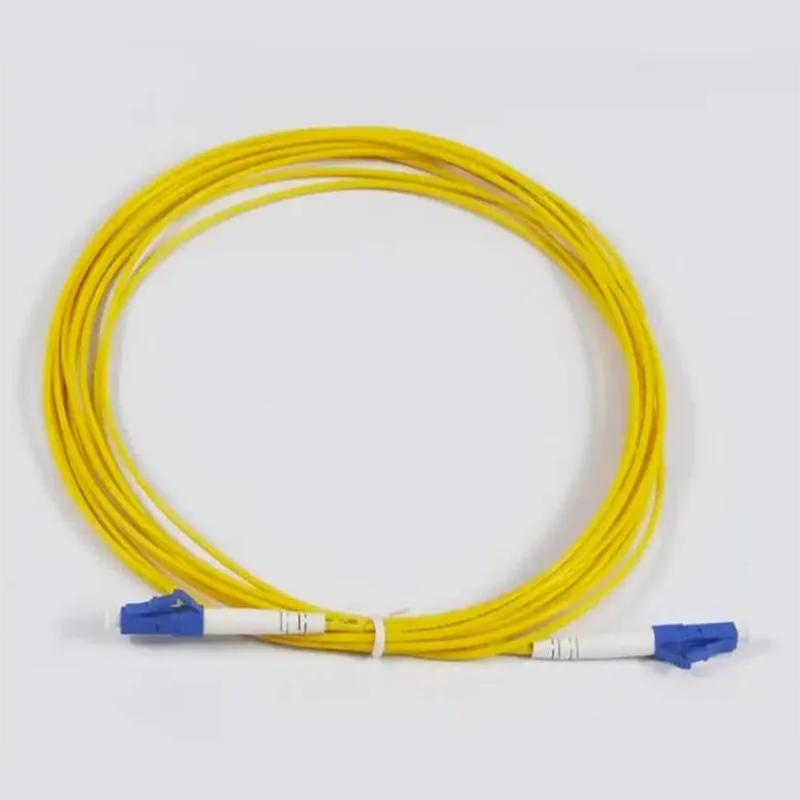

3 мм круглы кабель LC/UPC- LC/UPC патч-корды

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Адправіць запыт

Апісанне Прадукта

TheOrientalfiber 3 мм круглы кабель LC/UPC- LC/UPC патч-кордыз'яўляюцца важнымі кампанентамі для валаконна-аптычных асяроддзяў высокай шчыльнасці. Гэтыя патч-корды, вырабленыя кампаніяй Orientalfiber, брэндам групы Jiangsu Xuben Photoelectric Technology, карыстаюцца вытворчай базай плошчай 15 000 квадратных метраў і перадавымі вытворчымі працэсамі. Выбраўшы крыніцуOrientalfiber 3 мм круглы кабель LC/UPC- LC/UPC патч-корды, сеткавыя інжынеры атрымліваюць прадукт з сертыфікатамі ISO9001 і ISO45001, якія забяспечваюць надзейную працу ў крытычна важных цэнтрах апрацоўкі дадзеных і тэлекамунікацыйных цэнтрах па ўсім свеце.

Тэхнічны дызайн і цэласнасць сігналу

Тэхніка за стOrientalfiber 3 мм круглы кабель LC/UPC- LC/UPC патч-кордыфакусуюць на высокай дакладнасці і нізкім згасанні сігналу. Гэтыя кабелі з выкарыстаннем одномодового оптавалакна G657A1 прызначаны для задавальнення фізічных патрабаванняў сучаснай пракладкі кабеляў.

Дакладныя кампаненты і якасць зборкі

Высокадакладныя раздымы LC/UPC: раздымы LC малога формаў-фактару дазваляюць павялічыць шчыльнасць партоў у камутатарах і патч-панэлях. Паліроўка UPC (ультрафізічны кантакт) забяспечвае зваротныя страты ≥50 дБ, што з'яўляецца стандартам для высакахуткасных прыкладанняў Ethernet.
3,0 мм абалонка LSZH: у адрозненне ад больш тонкіх 2,0 мм альтэрнатыў, круглы кабель 3 мм забяспечвае павышаную механічную абарону. Матэрыял з нізкім утрыманнем дыму і нулявым галагенам (LSZH) забяспечвае адпаведнасць патрабаванням бяспекі для ўстаноўкі ўнутры памяшканняў, асабліва ў стаяках і гарызантальных кабелях.
Тэхналогія керамічнай наканечніка: кожны раз'ём мае высакаякасную керамічную наканечнік, якая падтрымлівае дакладнае выраўноўванне на працягу больш чым 800 цыклаў спалучэння.
Неадчувальнасць да выгібу: з мінімальным радыусам выгібу ≥20 мм гэтыя шнуры захоўваюць цэласнасць сігналу, нават калі праходзяць праз вузкія куты ў перагружаных серверных стойках.

Універсальныя галіны прымянення

ПрымяненнеOrientalfiber 3 мм круглы кабель LC/UPC- LC/UPC патч-кордыахоплівае некалькі сектараў, забяспечваючы стабільны фізічны ўзровень, неабходны для паслуг з высокай прапускной здольнасцю.

Карпаратыўныя цэнтры апрацоўкі дадзеных і сістэмы Ethernet

У цэнтры сеткі гэтыя патч-корды злучаюць высакахуткасныя прыёмаперадатчыкі з размеркавальнымі рамкамі. Жоўтая абалонка LSZH забяспечвае дакладную ідэнтыфікацыю аднамодавых валаконных злучэнняў, палягчаючы абслугоўванне і ліквідацыю непаладак.

FTTH і шырокапалосная інфраструктура

У якасці асноўнага выбару для разгортвання Fiber-to-the-Home (FTTH) даўгавечнасць 3-мм кабеля робіць яго прыдатным для злучэння паміж аптычным сеткавым тэрміналам (ONT) і размеркавальнай скрынкай. Ён падтрымлівае бясшвоўную дастаўку відэа, даных і галасавых паслуг канчатковым карыстальнікам.

Прамысловая і транспартная сувязь

Акрамя стандартных ІТ, прадукты Orientalfiber інтэграваныя ў электрычныя сеткі і сістэмы чыгуначнага транспарту. Надзейная канструкцыяOrientalfiber 3 мм круглы кабель LC/UPC- LC/UPC патч-кордыгарантуе, што яны могуць супрацьстаяць вібрацыі і ваганням навакольнага асяроддзя, якія сустракаюцца ў прамысловых пярэдніх злучэннях.

Часта задаюць пытанні (FAQ)

Што арЯкія асноўныя перавагі дыяметра 3 мм для гэтых патч-кордаў LC/UPC?

Дыяметр 3 мм забяспечвае найвышэйшую трываласць на разрыў і ўстойлівасць да раздушвання ў параўнанні з больш тонкімі патч-кордамі. Гэта робіцьOrientalfiber 3 мм круглы кабель LC/UPC- LC/UPC патч-кордыбольш падыходзіць для магістральных і гарызантальных кабеляў, дзе кабель можа быць падвергнуты большай фізічнай апрацоўцы.

Ці падтрымлівае раз'ём LC/UPC высакахуткасную перадачу даных?
так. Раз'ём LC/UPC з'яўляецца галіновым стандартам для прымянення одномодового оптавалакна. Маючы зваротныя страты ≥50 дБ і нізкія ўносяцца страты, ён цалкам сумяшчальны з прылажэннямі Ethernet 10G, 40G і 100G.

Ці можна выкарыстоўваць гэтыя кабелі ў асяроддзі з вялікімі ваганнямі тэмператур?
TheOrientalfiber 3 мм круглы кабель LC/UPC- LC/UPC патч-кордыразлічаны на працу ад -25°C да +65°C, што робіць іх надзейнымі як для цэнтраў апрацоўкі дадзеных з кліматычным кантролем, так і для тэлекамунікацыйных карпусоў без загартоўкі.

Гэтыя патч-корды прайшлі заводскія выпрабаванні?
Так, кожны блок на 100% завершаны на заводзе і праходзіць строгія выпрабаванні, каб пераканацца, што ён адпавядае вызначаным аптычным і механічным стандартам, перш чым быць дастаўлены заказчыку.

Ужыванне:

● Цэнтры апрацоўкі дадзеных

● Прыкладанні Ethernet

● Прыкладання FTTH

● Апорныя, гарызантальныя і пад'ёмныя прылады

● Паслугі відэа, перадачы дадзеных і голасу

● Тэставыя праграмы абсталявання

Асаблівасці:

● Высокадакладны раз'ём

● Паліроўка тарца UPC&APC

● SC, LC, усё адно валакно раз'ём

● Даступная індывідуальная даўжыня

● 100% спынены і пратэставаны на заводзе

● Сумяшчальны з ROHS

Тэхнічныя характарыстыкі:

Канструкцыі	Адзінка	Апісанні
Рэжым валакна		Адзінкавы рэжым: ITU-T G657A1
Колькасць абалоніны		Сімплекс
Даўжыня хвалі	нм	1310/1550
Устаўныя страты	дБ	≤0,30
Вярнуць страту	дБ	≥50 (UPC)
Дыяметр валакна Thight-Buffer	гм	900
Колер валакна Thight-Buffer		Белы
Колер абалонкі кабеля		Жоўты
Матэрыял абалонкі кабеля		ЛСЖ
Дыяметр кабеля	мм	Φ3,0 ±0,20
Даўжыня	m	3,0 +0,1/-0
Тып раздыма		LC/UPC (сіні)
Паліроўка тарца		UPC
Матэрыял наканечніка		Керамічны
Паўтараемасць злучэння		> 800 разоў
Мінімальны радыус выгібу	мм	≥20
Сустрэча ўтрымання валакна/кабеля	N	50N±2N пры 5N/с працягласцю 120 с
Працоўная тэмпература	℃	-25 ℃ ~ +65 ℃
Тэмпература захоўвання	℃	-25 ℃ ~ +65 ℃

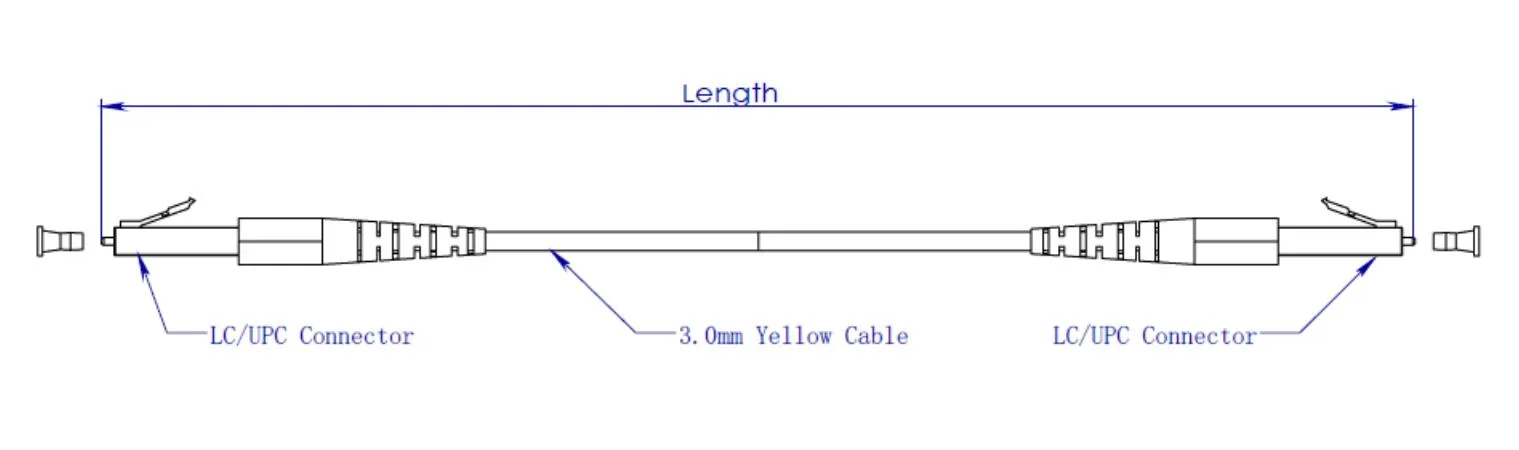

Чарцёж з памерамі:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

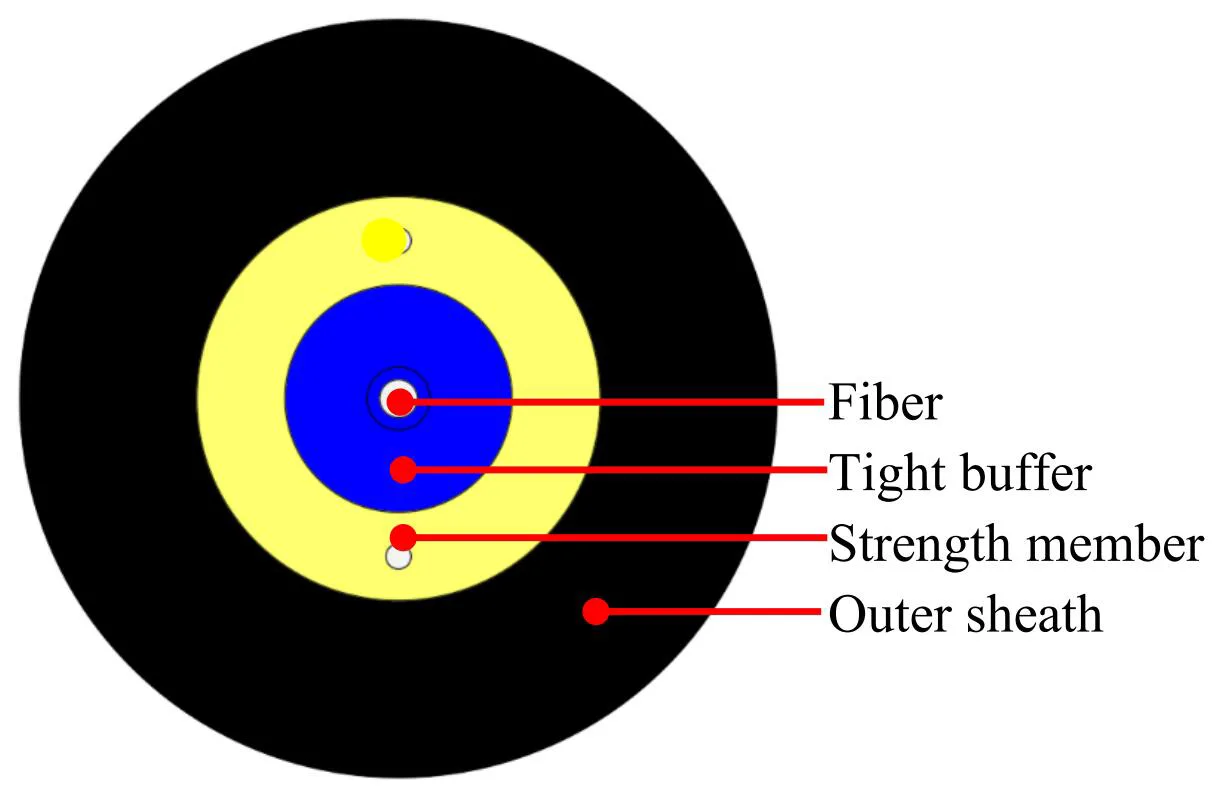

Канструкцыя кабеля:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Прадметы		Тэхнічныя характарыстыкі
Шчыльнае буфернае валакно	Колькасць абалоніны	1
	Тып валакна	G.657A1
	Колер валакна	Сіні
	Матэрыял	ЛСЖ
	Дыяметр	Φ0,9 ± 0,05 мм
	Шчыльны буфер Колер	Белы
Сіла члена	Матэрыял	Поліэфірная пража
Вонкавая абалонка	Матэрыял	ЛСЖ
	Дыяметр	Φ3,0 ± 0,2 мм
	Колер вонкавай абалонкі	Жоўты
Чарнільны знак	Колер	Чорны

Характарыстыка валакна:

Усе характарыстыкі кабельнага валакна (валакна гатовага кабеля) павінны адпавядаць, як мінімум, рэкамендацыі ITU-T G.657A1 і быць наступнымі.

Пункт	Спецыфікацыя
Тып валакна	Адзіночны рэжым
Валаконны матэрыял	Легіраваны дыяксід крэмнія
Каэфіцыент згасання @ 1310 нм @ 1383 нм @ 1460 нм @ 1550 нм @ 1625 нм	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Даўжыня хвалі адсечкі кабеля	≤ 1260 нм
Даўжыня хвалі з нулявой дысперсіяй	1300 ~ 1324 нм
Нахіл нулявой дысперсіі	≤ 0,092 пс/(нм².км)
PMD @ 1550 нм	≤0,1 пс/км^1/2
Храматычная дысперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм км) ≤5,3 пс/(нм км) ≤18,0 пс/(нм км) ≤22 пс/(нм км)
Дыяметр поля рэжыму @ 1310 нм	8,8±0,4 мкм
Памылка канцэнтрычнасці ядра / ашалёўкі	≤ 0,5 мкм
Дыяметр ашалёўкі	125,0 ± 0,7 мкм
Некруглость ашалёўкі	≤5%
Дыяметр першаснага пакрыцця	242 ± 7 мкм
Першаснае пакрыццё канцэнтрычнасці / пакрыццё	≤10 мкм
Некруглость пакрыцця	≤0,7%
Згасанне са стратамі на выгіб кабеля 1 абарот 1 радыус 10 мм 10 віткоў 1 радыус 15 мм	1550 нм ≤Δ0,75 дБ/км 1625 нм ≤Δ1,5 дБ/км 1550 нм ≤Δ0,25 дБ/км 1625 нм ≤Δ1,0 дБ/км
