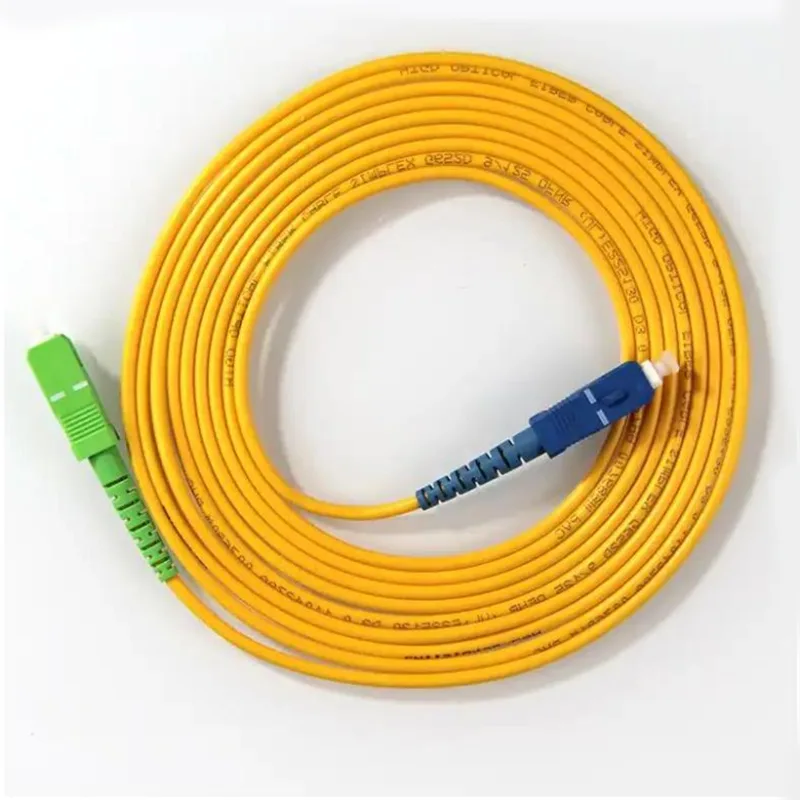

3 мм круглы кабель SC/APC- SC/UPC патч-корды

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Адправіць запыт

Апісанне Прадукта

Патч-корды Orientalfiber 3 мм з круглым кабелем SC/APC-SC/UPC пабудаваны з выкарыстаннем одномодового валакна G657A1, падтрымліваючы дадаткі, якія патрабуюць як устойлівасці да выгібу, так і нізкага згасання сігналу. З знешнім дыяметрам 3,0 мм і абалонкай LSZH кабель падыходзіць для памяшканняў, дзе важныя бяспека і кіраванне кабелем.

Як кітайскі вытворца і пастаўшчык, Orientalfiber гарантуе, што кожны патч-корд заканчваецца на заводзе і праходзіць праверку перад пастаўкай. Камбінацыя раздымаў SC/APC і SC/UPC дазваляе гнутка разгортваць розныя сеткавыя інтэрфейсы, памяншаючы праблемы сумяшчальнасці падчас усталёўкі.

Сцэнары прымянення

Кабельныя сістэмы цэнтраў апрацоўкі дадзеных і злучэння паміж стойкамі
FTTH (Fiber to the Home) устаноўкі
Ethernet і шырокапалосная сетка перадачы
Магістральныя, гарызантальныя і райзеры
Сістэмы перадачы відэа, дадзеных і галасавога сігналу
Падключэнне аптычнага тэставання і вымяральнага абсталявання

Асноўныя функцыі

Стабільная прадукцыйнасць раздыма

Раздымы SC/APC і SC/UPC забяспечваюць нізкае адлюстраванне і стабільную перадачу сігналу
Керамічныя наканечнікі забяспечваюць дакладнае выраўноўванне валокнаў
Падтрымка паўторных злучэнняў з стабільнай прадукцыйнасцю

Кантраляваныя аптычныя характарыстыкі

Уносімыя страты кантралююцца на ўзроўні ≤0,30 дБ
Адваротныя страты ≥55 дБ (APC) і ≥50 дБ (UPC)
Аптымізаваны для вокнаў перадачы 1310 нм і 1550 нм

Гнуткая і трывалая канструкцыя кабеля

Круглая структура кабеля 3 мм для палягчэння пракладкі і выкарыстання
Валакно G657A1 падтрымлівае больш жорсткія ўмовы выгібу
Мінімальны радыус выгібу ≥20 мм для практычных сцэнарыяў ўстаноўкі

Бяспека і адпаведнасць

Куртка LSZH (Low Smoke Zero Halogen) для патрабаванняў бяспекі ў памяшканні
Матэрыялы, якія адпавядаюць ROHS
Дыяпазон працоўных тэмператур ад -25 ℃ да +65 ℃

Тэхнічныя характарыстыкі:

Канструкцыі	Адзінка	Апісанні
Рэжым валакна		Адзінкавы рэжым: ITU-T G657A1
Колькасць абалоніны		Сімплекс
Даўжыня хвалі	нм	1310/1550
Устаўныя страты	дБ	≤0,30
Вярнуць страту	дБ	≥55 (APC) ≥50 (UPC)
Дыяметр валакна Thight-Buffer	гм	900
Колер валакна Thight-Buffer		Белы
Колер абалонкі кабеля		Жоўты
Матэрыял абалонкі кабеля		ЛСЖ
Дыяметр кабеля	мм	Φ3,0 ±0,20
Даўжыня	m	3,0 +0,1/-0
Тып раздыма		SC/APC (зялёны) SC/UPC (сіні)
Паліроўка тарца		БТР і СКП
Матэрыял наканечніка		Керамічны
Паўтараемасць злучэння		> 800 разоў
Мінімальны радыус выгібу	мм	≥20
Сустрэча ўтрымання валакна/кабеля	N	50N±2N пры 5N/с працягласцю 120 с
Працоўная тэмпература	℃	-25 ℃ ~ +65 ℃
Тэмпература захоўвання	℃	-25 ℃ ~ +65 ℃

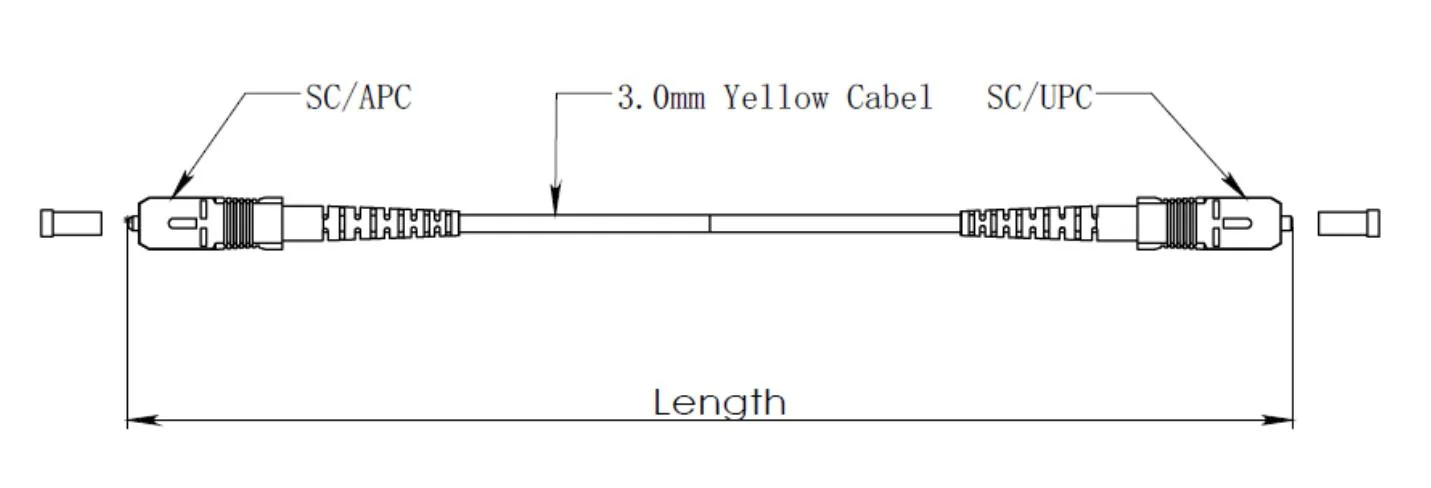

Чарцёж з памерамі:

3mm Round Cable SC/APC- SC/UPC Patch Cords

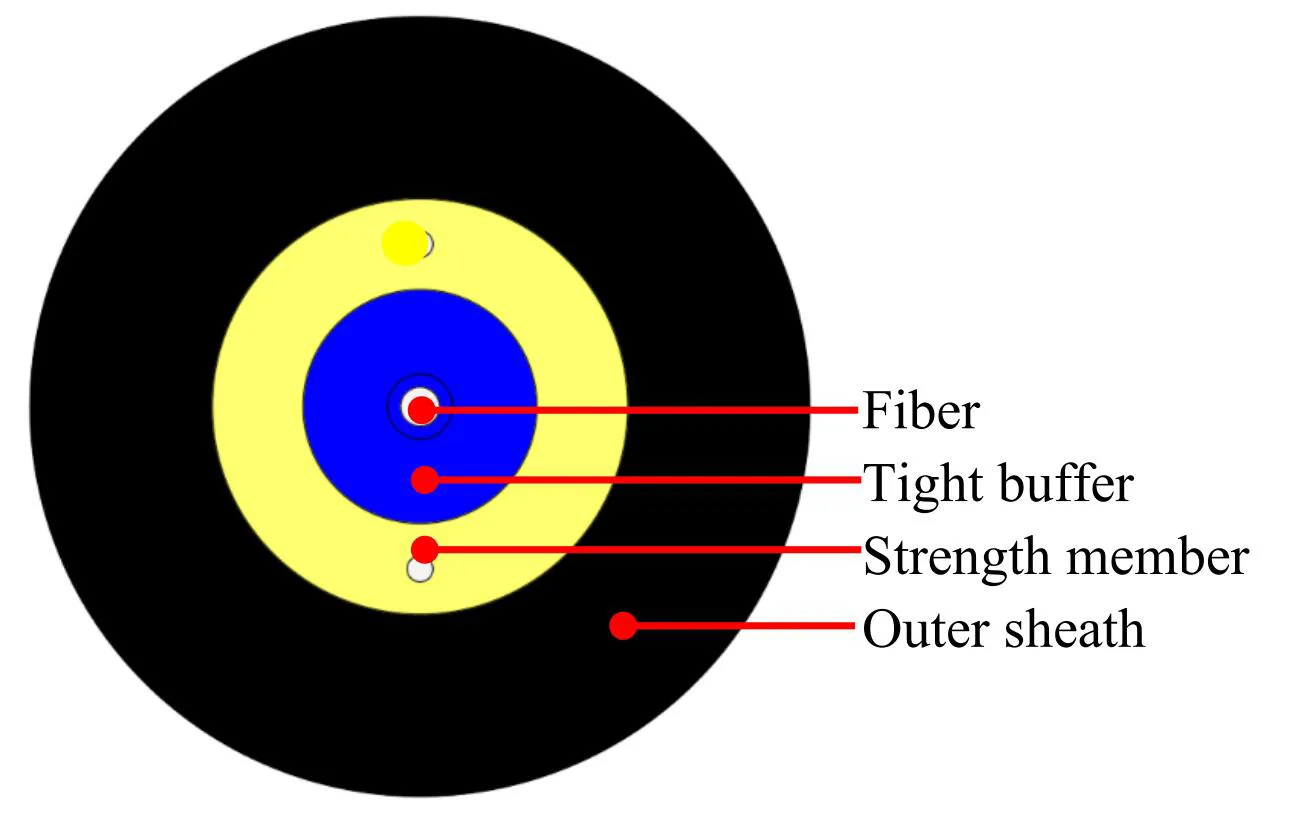

Канструкцыя кабеля:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Прадметы		Тэхнічныя характарыстыкі
Шчыльнае буфернае валакно	Колькасць абалоніны	1
	Тып валакна	G.657A1
	Колер валакна	Сіні
	Матэрыял	ЛСЖ
	Дыяметр	Φ0,9 ± 0,05 мм
	Шчыльны буфер Колер	Белы
Сіла члена	Матэрыял	Поліэфірная пража
Вонкавая абалонка	Матэрыял	ЛСЖ
	Дыяметр	Φ3,0 ± 0,2 мм
	Колер вонкавай абалонкі	Жоўты
Чарнільны знак	Колер	Чорны

Характарыстыка валакна:

Усе характарыстыкі кабельнага валакна (валакна гатовага кабеля) павінны адпавядаць, як мінімум, рэкамендацыі ITU-T G.657A1 і быць наступнымі.

Пункт	Спецыфікацыя
Тып валакна	Адзіночны рэжым
Валаконны матэрыял	Легіраваны дыяксід крэмнія
Каэфіцыент згасання @ 1310 нм @ 1383 нм @ 1460 нм @ 1550 нм @ 1625 нм	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Даўжыня хвалі адсечкі кабеля	≤ 1260 нм
Даўжыня хвалі з нулявой дысперсіяй	1300 ~ 1324 нм
Нахіл нулявой дысперсіі	≤ 0,092 пс/(нм².км)
PMD @ 1550 нм	≤0,1 пс/км^1/2
Храматычная дысперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм км) ≤5,3 пс/(нм км) ≤18,0 пс/(нм км) ≤22 пс/(нм км)
Дыяметр поля рэжыму @ 1310 нм	8,8±0,4 мкм
Памылка канцэнтрычнасці ядра / ашалёўкі	≤ 0,5 мкм
Дыяметр ашалёўкі	125,0 ± 0,7 мкм
Некруглость ашалёўкі	≤5%
Дыяметр першаснага пакрыцця	242 ± 7 мкм
Першаснае пакрыццё канцэнтрычнасці / пакрыццё	≤10 мкм
Некруглость пакрыцця	≤0,7%
Згасанне са стратамі на выгіб кабеля 1 абарот 1 радыус 10 мм 10 віткоў 1 радыус 15 мм	1550 нм ≤Δ0,75 дБ/км 1625 нм ≤Δ1,5 дБ/км 1550 нм ≤Δ0,25 дБ/км 1625 нм ≤Δ1,0 дБ/км

Вытворчасць і кантроль якасці

Кожны круглы патч-корд Orientalfiber даўжынёй 3 мм SC/APC-SC/UPC праходзіць 100% завадское тэсціраванне, уключаючы праверку на ўносімыя і зваротныя страты. Як кітайская фабрыка са структураванымі вытворчымі працэсамі, Orientalfiber засяроджваецца на падтрыманні нязменнай якасці ўсіх партый, што важна для буйнамаштабных закупак і інжынерных праектаў.

Пра Orientalfiber Manufacturing Strength

Jiangsu Xuben Photoelectric Technology Co., Ltd - група кампаній з чатырма заводамі, якія ахопліваюць валаконна-аптычныя кабелі для памяшканняў, вонкавых кабеляў, аптычныя кампаненты ODN і аптычнае сеткавае абсталяванне. Агульная вытворчая плошча дасягае 15 000 квадратных метраў, гадавы аб'ём вытворчасці складае 20 мільёнаў долараў.

Кампанія забяспечвае комплексныя валаконна-аптычныя сеткавыя рашэнні для аператараў сувязі, сістэм вяшчання і праектаў прамысловай сувязі. Прадукцыя шырока выкарыстоўваецца ў энергасістэмах, чыгуначным транспарце, аўтамабільных дарогах і буйнамаштабных інфраструктурных сетках.

Дзякуючы сістэме менеджменту якасці ISO9001 і сертыфікацыі аховы працы ISO45001, кампанія падтрымлівае стандартызаваныя працэсы вытворчасці і кантролю якасці. Патч-корды Orientalfiber 3 мм з круглым кабелем SC/APC-SC/UPC пастаўляюцца як на ўнутраны, так і на міжнародны рынкі, падтрымліваючы розныя сярэднія і буйныя інжынерныя праекты.

FAQ

У чым розніца паміж раздымамі SC/APC і SC/UPC?

Раздымы SC/APC маюць нахілены тарэц (звычайна 8 градусаў), які памяншае зваротнае адлюстраванне, што робіць іх прыдатнымі для высокадакладных аптычных сістэм. Раздымы SC/UPC маюць плоскую паліраваную паверхню і звычайна выкарыстоўваюцца ў агульных сеткавых злучэннях.

Ці можна наладзіць даўжыню кабеля?

Так, патч-корды Orientalfiber 3 мм з круглым кабелем SC/APC-SC/UPC падтрымліваюць індывідуальныя даўжыні ў адпаведнасці з рознымі патрабаваннямі да ўстаноўкі.

Ці падыходзіць гэты патч-корд для памяшканняў?

Так, матэрыял курткі LSZH робіць яе прыдатнай для выкарыстання ў памяшканнях, асабліва ў памяшканнях, дзе патрабуецца пажарная бяспека і нізкае вылучэнне дыму.

Колькі разоў можна паўторна выкарыстоўваць раз'ём?

Раз'ём падтрымлівае больш за 800 цыклаў спалучэння пры звычайных умовах выкарыстання, падтрымліваючы стабільныя аптычныя характарыстыкі.
