Гібрыдны аптычны і электрычны шматжыльны трубчасты кабель GDTS

Гібрыдны аптычны і электрычны шматжыльны трубчасты кабель GDTS прызначаны для інтэграванай перадачы энергіі і сігналу, спалучаючы аптычныя валакна з меднымі праваднікамі ў адным кабелі. Выраблены Orientalfiber, кітайскім пастаўшчыком і вытворцам, гэты кабель GDTS мае цэнтральны металічны трывалы элемент, свабодныя трубкі, напоўненыя ахоўнымі складамі, і браню з гафрыраванай сталёвай стужкі, усе яны абаронены трывалай вонкавай абалонкай з ПЭ. Ён распрацаваны для надзейнай працы ў цяжкіх умовах і падтрымлівае як паветраводы, так і падвесныя ўстаноўкі, што спрашчае разгортванне размеркаваных сістэм базавых станцый і прамысловых сетак, адначасова зніжаючы выдаткі на закупку і будаўніцтва.

Адправіць запыт

Апісанне Прадукта

Усходняе валакно забяспечваеГібрыдны аптычны і электрычны шматжыльны трубчасты кабель GDTS, спецыялізаванае рашэнне, прызначанае для інтэграцыі высакахуткаснай перадачы даных і надзейнай падачы энергіі ў адзіны структурны блок. Гэты кампазітны кабель распрацаваны ў адпаведнасці з растучымі патрабаваннямі сучаснай тэлекамунікацыйнай інфраструктуры, асабліва там, дзе эфектыўная прастора і рацыянальная ўстаноўка маюць вырашальнае значэнне.

Агляд прадукту і склад матэрыялу

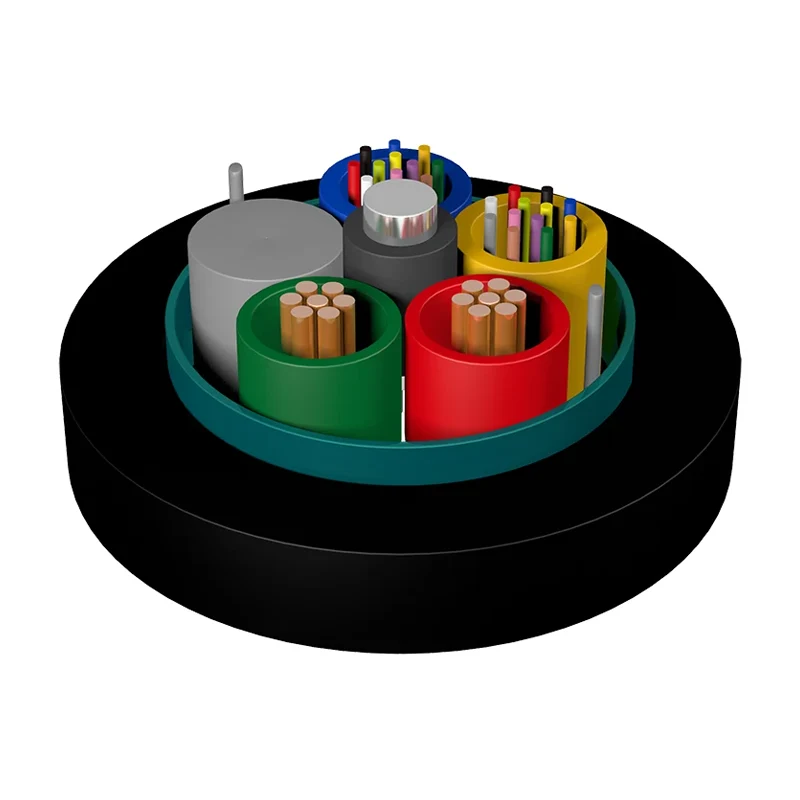

TheГібрыдны аптычны і электрычны шматжыльны трубчасты кабель GDTSвыкарыстоўвае складаную шматслаёвую архітэктуру. Па сваёй сутнасці, металічны арматурны элемент забяспечвае неабходную трываласць на разрыў. Вакол гэтага цэнтра размешчаны свабодныя трубкі з высокамодульнага пластыка, у якіх размешчаны аптычныя валакна і ахоўныя напаўняльнікі.

Побач з гэтымі трубкамі ўбудаваныя ізаляваныя медныя правады, настроеныя ў адпаведнасці з пэўнымі электрычнымі патрабаваннямі. Гэты стрыжань у зборы абаронены браняй з гафрыраванай сталёвай стужкі, якая забяспечвае надзейную абарону ад механічных уздзеянняў і пашкоджанняў грызунамі. Уся канструкцыя пакрыта трывалай знешняй абалонкай з поліэтылену (PE), якая забяспечвае доўгатэрміновую стабільнасць у суровых умовах навакольнага асяроддзя.

Асноўныя тэхнічныя перавагі

Убудаванае харчаванне і сігнал:Камбінуючы медныя праваднікі і аптычныя валокны,Гібрыдны аптычны і электрычны шматжыльны трубчасты кабель GDTSпазбаўляе ад неабходнасці асобных ліній электраперадачы, што спрашчае архітэктуру кабеляў.
Механічная ўстойлівасць:Браняванне з гафрыраванай сталёвай стужкі і металічны трывалы элемент забяспечваюць надзейную працу ў асяроддзі з высокім напружаннем, у тым ліку ў каналах і падвесных устаноўках.
Экалагічная стабільнасць:Свабодная канструкцыя трубкі і вільгацятрывалыя напаўняльнікі абараняюць валакна ад перападаў тэмператур і траплення вады.
Аперацыйная эфектыўнасць:Цэнтралізацыя электразабеспячэння аддаленага абсталявання памяншае неабходнасць каардынацыі лакальных электразабеспячэнняў і спрашчае планавыя графікі тэхнічнага абслугоўвання.

Сцэнарыі першаснага прымянення

Сістэмы размеркаваных базавых станцый (BBU - RRU)

Асноўны варыянт выкарыстання дляУсходняе валакноКабель GDTS з'яўляецца злучэннем паміж будаўнічым блокам асноўнай паласы частот (BBU) і дыстанцыйным радыёблокам (RRU) у сістэмах аддаленага электразабеспячэння пастаяннага току. Гэта дазваляе адначасова перадаваць сігналы з высокай прапускной здольнасцю і падаваць неабходную электраэнергію на выдаленыя антэнныя блокі.

Гарадская інфраструктура і прамысловыя сеткі

Акрамя тэлекамунікацый, гэтаГібрыдны аптычны і электрычны шматжыльны трубчасты кабель GDTSразгортваецца ў чыгуначным транспарце, сістэмах маніторынгу шашэйных дарог і разумных электрасетках, дзе лакалізаваныя крыніцы электраэнергіі недаступныя або іх цяжка ўсталяваць.

Рэалізацыя праекта і кіраванне выдаткамі

ВыкарыстоўваючыГібрыдны аптычны і электрычны шматжыльны трубчасты кабель GDTSспрыяе значнаму скарачэнню агульных выдаткаў праекта. За кошт памяншэння аб'ёму неабходных матэрыялаў і скарачэння тэрмінаў мантажу аператары могуць знізіць выдаткі на закупку і будаўніцтва. Гэты абцякальны падыход таксама мінімізуе фізічны след у перапоўненых каналах і кабельных латках.

Аб Orientalfiber (Jiangsu Xuben Photoelectric Technology)

Як частка групы Jiangsu Xuben Photoelectric Technology Co., Ltd.Усходняе валакнопрацуе ў межах інфраструктуры плошчай 15 000 квадратных метраў, прысвечанай вытворчасці ўнутраных і вонкавых кабеляў і кампанентаў ODN. Кампанія прытрымліваецца строгіх міжнародных стандартаў, у тым ліку ISO9001 і ISO45001, з гадавым аб'ёмам вытворчасці 20 мільёнаў долараў. Нашы вытворчыя працэсы сканцэнтраваны на дакладнасці і трываласці прафесійнага ўзроўню, падтрымліваючы буйнамаштабныя інжынерныя праекты па ўсім свеце.

Часта задаюць пытанні

1. Ці можна наладзіць спецыфікацыі меднага дроту?

Так, колькасць і калібр медных правадыроў у межахГібрыдны аптычны і электрычны шматжыльны трубчасты кабель GDTSможа быць адрэгулявана ў залежнасці ад канкрэтных патрабаванняў да напружання і току дыстанцыйнага абсталявання.

2. Якія абмежаванні ўстаноўкі для гэтага кабеля?

Гібрыдны кабель GDTS з'яўляецца універсальным, прызначаным як для разгортвання ў трубаправодзе (канале), так і для падвесных (паветраных) установак пры ўмове выкарыстання адпаведнага абсталявання для нацягвання.

3. Як сталёвая істужачная браня ўплывае на гнуткасць?

У той час як гафрыраваная сталёвая стужка забяспечвае значную абарону ад здушвання, кабель захоўвае разлічаны радыус выгібу, які дазваляе выкарыстоўваць стандартную практыку ўстаноўкі ў гарадскіх тэлекамунікацыйных каналах.

Асаблівасці

● Добрыя механічныя і тэмпературныя характарыстыкі;

● Аптычна-электрычны гібрыдны дызайн вырашае праблемы з электразабеспячэннем і перадачай сігналу, а таксама забяспечвае цэнтралізаваны маніторынг і абслугоўванне электразабеспячэння абсталявання;

● Паляпшае кіравальнасць электразабеспячэння, зніжае каардынацыю і абслугоўванне электразабеспячэння;

● Скарачае выдаткі на закупку і эканомію выдаткаў на будаўніцтва;

● У асноўным выкарыстоўваецца для злучэння паміж BBU і RRU у сістэмах дыстанцыйнага электразабеспячэння пастаяннага току размеркаванай базавай станцыі;

● Падыходзіць для трубаправоднай і накладной ўстаноўкі

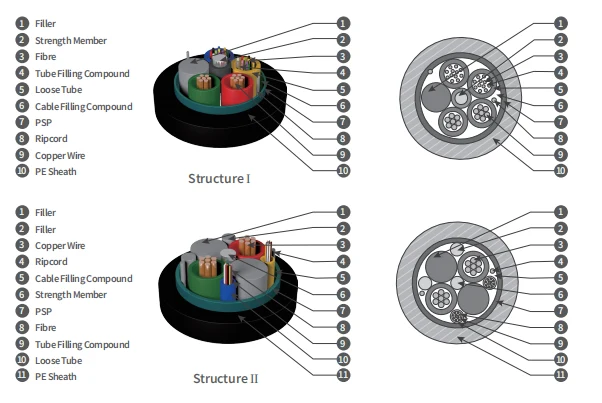

Hybrid Optical and Electrical Stranded Loose Tube Cable GDTS

Тэхнічная характарыстыка

Тып	знешні выгляд (мм)	Вага (Кг/км)	Трываласць на разрыў Доўгатэрміновы/кароткатэрміновы (N)	Раздушыць Доўгі/кароткатэрміновы (Н/100 мм)	Структура
ГДТС-02-24Хн+2×1,5	11.6	157	600/1500	300/1000	Структура І
ГДТС-02-24Хн+2×2,5	12.5	190	600/1500	300/1000	Структура І
ГДТС-02-24Хн+2×4,0	14.6	241	600/1500	300/1000	Структура II
ГДТС-02-24Хн+2×5,0	15.0	282	600/1500	300/1000	Структура II
ГДТС-02-24Хн+2×6,0	15.7	300	600/1500	300/1000	Структура II
ГДТС-02-24Хн+2×8,0	16.9	383	600/1500	300/1000	СтруктураII

Заўвага:

1. Xn адносіцца да тыпу валакна.

2. 2*1,5/2*2,5/2*4,0/2*6,0/2*8,0 паказвае колькасць і памер медных правадоў.

3. Па запыце могуць быць прадастаўлены гібрыдныя кабелі з рознай колькасцю і памерам медных правадоў.

4. Па запыце могуць быць прадастаўлены гібрыдныя кабелі з рознай колькасцю валокнаў.

Электрычныя характарыстыкі правадніка

Перасек (мм2)	Макс. Супраціў пастаяннаму току аднаго правадніка (20 ℃) (Ω/км)	Супраціў ізаляцыі (20 ℃) (МОм.км)	Электрычная трываласць KV, DC 1min Электрычная трываласць KV, DC 1min
Перасек (мм2)		Паміж кожным дырыжорам і інш металічныя элементы, злучаныя тросам	Паміж праваднікоў	Паміж правадніком і металічная браня	Паміж правадніком і сталёвы дрот
1.5	13.3	Не менш за 5 тысяч	5	5	3
2.5	7.98
4.0	4.95
5.0	3.88
6.0	3.30
8.0	2.47
