Шматмэтавы разрыўны валаконна-аптычны кабель

Шматмэтавы разрыўны валаконна-аптычны кабель ад Orientalfiber - гэта інжынернае рашэнне для памяшканняў з высокай шчыльнасцю і магістральных размеркавальных сістэм. Выраблены кампаніяй Jiangsu Xuben Photoelectric Technology Co., Ltd, гэты кабель аб'ядноўвае некалькі асобных падраздзяленняў у адзіную трывалую структуру, што дазваляе прамое завяршэнне без неабходнасці дадатковых патч-панэляў або пераходнага абсталявання. У якасці асноўнага выбару для аператараў сувязі і мантажнікаў цэнтраў апрацоўкі дадзеных наш шматмэтавы разрыўны валаконна-аптычны кабель ураўнаважвае механічную трываласць з магчымасцямі гнуткай маршрутызацыі, забяспечваючы доўгатэрміновую стабільнасць сігналу ў складанай сеткавай архітэктуры.

Структурнае праектаванне: Праектаванне прамога завяршэння

Асноўная архітэктура шматмэтавага разрыўнога валаконна-аптычнага кабеля прызначана для спрашчэння працэсу ўстаноўкі пры максімальнай абароне валакна. У адрозненне ад стандартных размеркавальных кабеляў, разрыўная канструкцыя разглядае кожнае валакно як незалежную адзінку ў большым кабелі.

Канструкцыя падраздзялення: кожнае асобнае валакно абаронена як блок Φ900 мкм з шчыльнай буферызацыяй, акружаны высокатрывалымі араміднымі армавальнымі элементамі.

Цэнтральны трывалы элемент: ядро ​​з неметалічнага армаванага валакном пластыка (FRP) служыць цэнтральным анкерам, забяспечваючы неабходную калянасць для прадухілення перагібаў падчас вертыкальных або гарызантальных цягаў.

Асяродак са скручаным пластом: Субблокі дакладна скручаны вакол FRP, структуры кабеля са скручаным пластом, якая значна павышае здольнасць кабеля вытрымліваць нагрузкі на расцяжэнне падчас мантажу.

Варыянты курткі: каб адпавядаць розным будаўнічым нормам, вонкавая абалонка даступная з полівінілхларыду (ПВХ) або матэрыялаў з нізкім утрыманнем дыму і нулявым утрыманнем галагенаў (LSZH), што забяспечвае адпаведнасць патрабаванням да вогнеўстойлівасці.

Характарыстыка

Канструкцыя са скручаным пластом кабеля і неметалічны цэнтральны ўзмацняльны стрыжань дазваляюць кабелю вытрымліваць большае нацяжэнне

Знешні матэрыял шматмэтавага валаконна-аптычнага кабеля з адрывам устойлівы да карозіі, воданепранікальны, устойлівы да ультрафіялету, вогнеўстойлівы і экалагічна чысты.

Арамідныя ніткі ў якасці трывалага члена робяць кабель выдатным трываласцю на разрыў

Прыкладанні

Унутраная размеркаванне кабеля любога прызначэння

Магістральны размеркавальны кабель

Стандарты

Адпавядаюць стандартам YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 і г. д. У дадатак да звычайных вырабаў з ПВХ ёсць таксама прадукты, якія прайшлі сертыфікацыю UL OFNR; У прадуктах LSZH выкарыстоўваюцца розныя матэрыялы ў адпаведнасці з IEC60332-1 або IEC60332-3C.

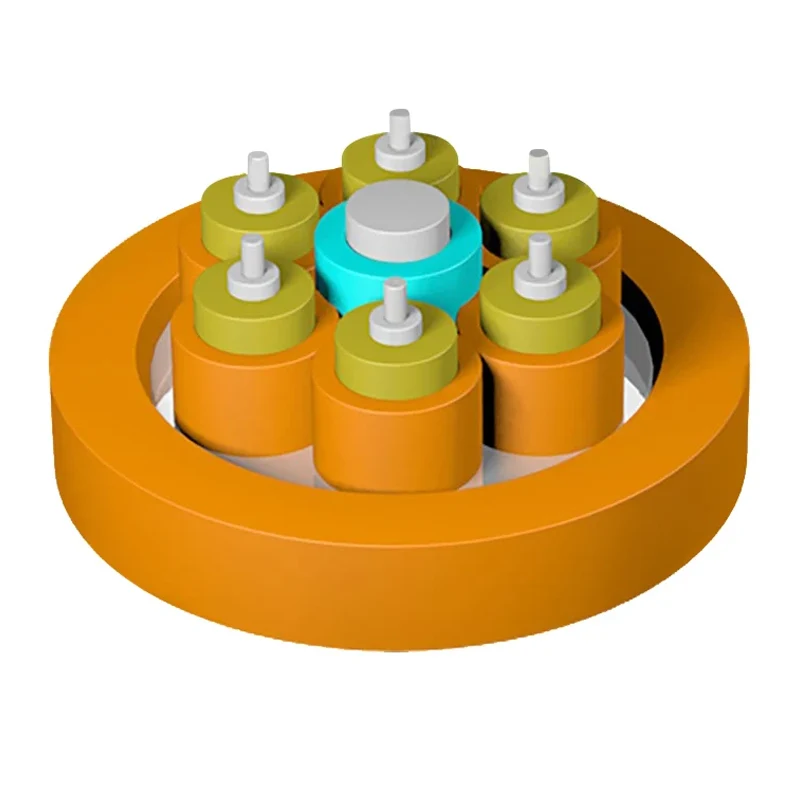

Чарцёж структуры

1.Шчыльнае буфернае валакно

2.Арамідная пража

3.FRP трываласць Член

4.Падраздзяленне Куртка

5.Куртка

Тэхнічныя параметры

Аптычныя характарыстыкі

Стратэгічныя перавагі: Рашэнне праблем з закупкамі і ўстаноўкай

Выбіраючы шматфункцыянальны валаконна-аптычны кабель з разрывам, спецыялісты па закупках часта ставяць у прыярытэт агульны кошт валодання і прастату разгортвання. Orientalfiber факусуюць на трох ключавых сферах каштоўнасці:

1. Значнае скарачэнне выдаткаў на працоўную сілу

Паколькі кожная падраздзяленне валаконна-аптычнага кабеля фактычна ўяўляе сабой асобную ўстойлівую перамычку, спецыялісты могуць зняць знешнюю абалонку і накіраваць асобныя валакна непасрэдна да абсталявання. Гэта пазбаўляе ад неабходнасці зрошчвання ў касічкі, памяншаючы як час знаходжання на месцы, так і рызыку страты сігналу, звязанай са зрошчваннем.

2. Надзейнасць у вертыкальнай і гарызантальнай магістралях

Арамідная пража ў якасці трывалага элемента надае кабелю выдатную трываласць на расцяжэнне, што робіць яго прыдатным для прымянення ў стаяках у шматпавярховых офісных цэнтрах або на прамысловых прадпрыемствах. Неметалічны цэнтральны ўзмацняльны стрыжань гарантуе, што кабель застаецца лёгкім і неўспрымальным да электрамагнітных перашкод, што вельмі важна для прамысловых пярэдніх злучэнняў у электрасетках і чыгуначным транспарце.

3. Адпаведнасць патрабаванням аховы навакольнага асяроддзя і бяспекі

Знешні матэрыял шматмэтавага разрыўнога валаконна-аптычнага кабеля распрацаваны так, каб быць устойлівым да карозіі, воданепранікальным і ўстойлівым да ўльтрафіялету. Прапаноўваючы варыянты ПВХ з сертыфікатам UL OFNR і LSZH, сумяшчальныя з IEC60332-1/3C, мы гарантуем, што ваша інфраструктура адпавядае самым строгім стандартам супрацьпажарнай бяспекі для размеркавання кабеляў у памяшканнях любога прызначэння.

Дасканаласць вытворчасці і забеспячэнне якасці

Jiangsu Xuben Photoelectric Technology Co., Ltd мае вытворчую базу плошчай 15 000 квадратных метраў з чатырма спецыялізаванымі заводамі. Наша прыхільнасць рафінаванай вытворчасці пацвярджаецца:

Гадавы аб'ём вытворчасці: вытворчая магутнасць ацэньваецца ў 20 мільёнаў долараў ЗША, што забяспечвае стабільныя тэрміны выканання буйнамаштабных інжынерных праектаў.

Сертыфікаваныя стандарты: Наша група мае сертыфікаты ISO9001 і ISO45001. Шматмэтавы разрыўны валаконна-аптычны кабель у прыватнасці адпавядае стандартам YD/T 1258.4, ICEA-596, GR-409 і IEC 60793.

Правераныя характарыстыкі: перад выхадам з завода кожная партыя праходзіць строгія выпрабаванні на трываласць на разрыў, устойлівасць да раздушвання і аднастайнасць згасання.

Асноўныя сцэнары прымянення

Універсальнасць шматмэтавага разрыўнога валаконна-аптычнага кабеля робіць яго незаменным для:

Узаемасувязі цэнтра апрацоўкі дадзеных: праводка высокай шчыльнасці паміж сервернымі стойкамі і асноўнымі размеркавальнымі зонамі.

Магістральнае размеркаванне кампуса: падключэнне некалькіх камунікацыйных шаф на буйных інстытуцыйных сайтах.

Прамысловыя сеткі: забеспячэнне надзейных валаконна-валаконных злучэнняў на аўтамабільных дарогах і электрастанцыях, дзе даўгавечнасць не падлягае абмеркаванню.

Размеркаванне ў памяшканні: гарызантальная кабельная разводка агульнага прызначэння, дзе валакна павінны быць праведзены да асобных насценных разетак.

Часта задаюць пытанні (FAQ)

У чым асноўная розніца паміж разрыўным кабелем і размеркавальным кабелем?

У размеркавальным кабелі валакна сабраны ў пучок пад адной абалонкай. У шматмэтавым разрыўным валаконна-аптычным кабелі кожнае валакно мае сваю ўласную абалонку і арамідныя трывалыя элементы. Гэта дазваляе абыходзіцца з валокнамі як з патч-кордамі пасля зняцця асноўнай вонкавай абалонкі, што забяспечвае выдатную механічную абарону ў кропцы заканчэння.

Ці прадастаўляе Orientalfiber індывідуальныя колеры куртак або колькасць валокнаў?

так. Як частка групы Jiangsu Xuben Photoelectric Technology Co., Ltd, наш крыты валаконна-аптычны кабельны завод можа наладзіць шматмэтавы разрыўны валаконна-аптычны кабель у адпаведнасці з канкрэтнымі патрабаваннямі праекта, уключаючы колькасць валокнаў (звычайна ад 2 да 48 жыл) і пэўныя рэйтынгі вогнеўстойлівасці.

Ці падыходзіць гэты кабель для выкарыстання ў кабельных латах з высокай вільготнасцю?

Нягледзячы на ​​тое, што вонкавы матэрыял нашага шматмэтавага валаконна-аптычнага кабеля, прызначаны ў асноўным для выкарыстання ў памяшканнях, ён устойлівы да вільгаці і карозіі, што робіць яго прыдатным для выкарыстання ў тыповых падвалах будынкаў або прамысловых тунэлях з кантролем клімату.
