Як усталяваць беспілотны авіябародны валакна?

Валаконна -аптычная дыскавая ўстаноўка, сопла з дыскавай аптычнай дыскавай кропкі павінна быць як мага далей ад прапелера, але для таго, каб звярнуць дадатковую ўвагу на гравітацыю самалёта. Цэнтру цяжару самалёта трэба звярнуць дадатковую ўвагу.

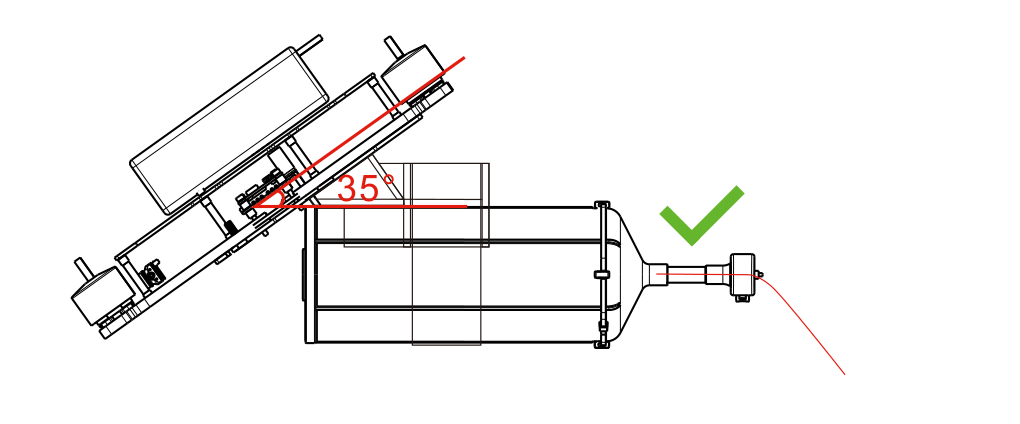

Валаконна -аптычны дыскавы ўстаноўка павінна абапірацца на кут нахілу самалёта, мантажная кранштэйн павінен быць зарэзерваваны для пэўнага кута (як паказана на малюнку). Устаноўка Кут мантажу павінен быць блізка да кута нахілу, так што кут разеткі з валаконна -аптычным дыскам быў гарызантальным.

Валаконна -аптычная абмотка выкарыстоўвае спецыяльны клей, першыя 200 метраў адлегласці - гэта плошча нанясення клею, у гэтай вобласці хуткасць палёту самалёта павінна кантралявацца з пастаяннай хуткасцю 0,5 міль / ч. Хуткасць палёту самалёта павінна кантралявацца на працягу 30 км/г або 8 м/с, каб пазбегнуць хуткаснага палёту ў вобласці клею.

Не забудзьцеся выдаліць гальштук для абароны транспарту і 4 ахоўныя засыпанні перад выкарыстаннем дыска аптычнага валакна.
(Заўвага: Не бярыце спражку непасрэдна з валакна, будзе разбіта.)
Аптычны дыскавы валакна Outlet Fc Optic Optic Port з ахоўнай абалонкі перад выкарыстаннем трэба выдаліць, выцягнуць аптычнае валакно ў зямны канец модуля.

Падключыце кабель SH1.0 з неба да кантролера палёту, як паказана на дыяграме "Рэжым злучэння наземнага тэрмінала 1 (бесправадны)".
Падключыце наземную лінію Sh1.0 да прыёмніка і перадатчык MAP.
Выпраўце неба і валаконна -аптычны дыск, звярніце ўвагу на валаконна -аптычную асадку, наколькі гэта магчыма, ад прапелера БЛА, каб пазбегнуць аварыі заблытанасці.
Падключыце валаконна -аптычны джгут, падключыце парты FC на абодвух канцах валаконна -аптычнага дыска да порта FC на канцы неба і порт FC на зямлі, і звярніце ўвагу, што канец сопла падключаецца да порта FC на зямлі.
Устаўце літый батарэю зямлі ў раз'ём зямлі пасля яго поўнага зарадкі. (Як малюнак 2)

Уваходнае напружанне 11.1-26V знаходзіцца ў межах бяспечнага дыяпазону, калі ласка, не перавышайце і не падайце ніжэй за абмежаванае напружанне, не адмяняйце станоўчых і адмоўных слупоў.
Не рабіце аптычнага складанага круга, каб пазбегнуць рэзкі вострымі прадметамі і прывесці да паломкі валакна.
Звярніце ўвагу на абарону валаконна -аптычных раздымаў і інтэрфейсаў FC, пазбягайце пылу, алею і вады, захавайце ахоўную вечкам інтэрфейсу добра закручанай.
Захоўвайце ў прахалоднай, сухой і лёгкай вобласці.
Структура дакладнасці валаконна -аптычнай дыска, акуратна прымайце і кладу, вертыкальнае захоўванне.
