Патч-корд супраць касічак: у чым розніца ў валаконна-аптычных сетках?

Валаконна-аптычныя сеткі сталі асновай сучасных сістэм сувязі, падтрымліваючы ўсё: ад інтэрнэт-сэрвісаў і цэнтраў апрацоўкі дадзеных да тэлекамунікацый і карпаратыўных сетак. За гэтымі высакахуткаснымі злучэннямі стаіць мноства невялікіх, але важных кампанентаў, у тым ліку оптавалакноПатч-кордікасічка.

Хоць яны могуць выглядаць падобна, патч-корды і касічкі служаць розным мэтам у валаконна-аптычных устаноўках. Разуменне іх адрозненняў дапамагае інжынерам, мантажнікам і карыстальнікам сеткі будаваць больш надзейныя і эфектыўныя сістэмы аптычнай сувязі.

Такім чынам, што такое валаконныя патч-корды і касічкі, і як яны працуюць разам у сучасных сетках?

Што такое валаконны патч-корд?

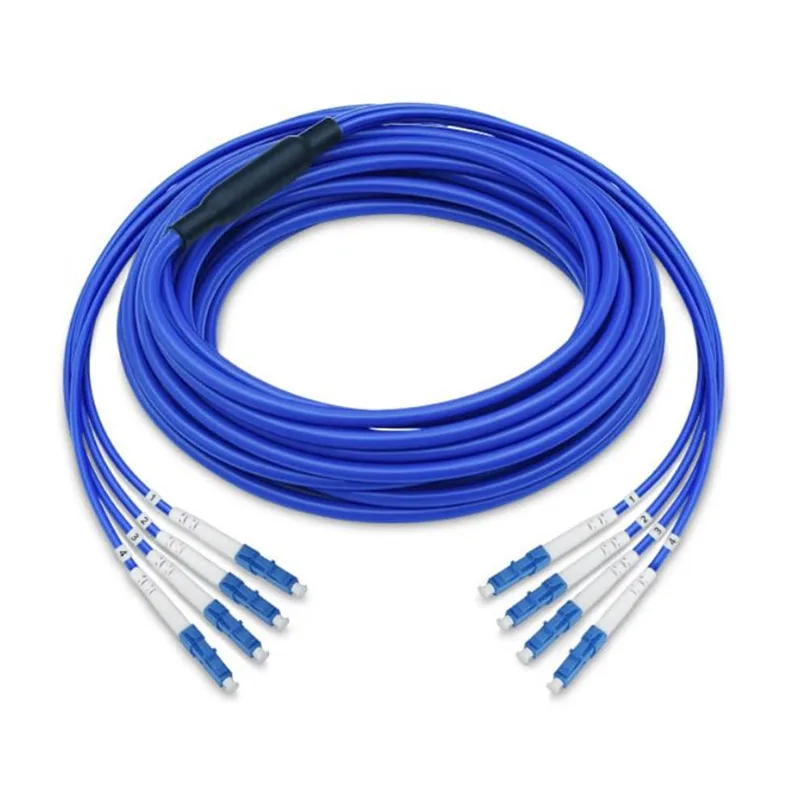

Оптавалаконны патч-корд - гэта валаконна-аптычны кабель з раздымамі, усталяванымі на абодвух канцах. Ён у асноўным выкарыстоўваецца для падлучэння аптычных прылад, сеткавага абсталявання і сістэм размеркавання валакна.

Паколькі на абодвух канцах ужо ёсць раздымы, патч-корды можна хутка ўсталяваць без дадатковых работ па зрошчванні.

Тыповы валаконны патч-корд уключае:

• Валаконна-аптычны кабель
• Ахоўная куртка
• Валаконныя раздымы на абодвух канцах
• Арматурная канструкцыя

Агульныя тыпы раздымаў ўключаюць:

• LC раз'ём
• Раз'ём SC
• Раз'ём FC
• ST раздым

Што такое Fiber Pigtail?

Валаконна-аптычны кабель - гэта кароткі валаконна-аптычны кабель з раздымам, усталяваным толькі на адным канцы, а другі канец змяшчае адкрытае валакно для зрошчвання.

У адрозненне ад патч-кордаў, касічкі звычайна выкарыстоўваюцца ўнутры валаконна-заключных скрынак, аптычных размеркавальных рамак і паддонаў для злучэння.

Валаконная касічка звычайна складаецца з:

• Адзін прадусталяваны валаконны раз'ём
• Аголены канец валакна для зрошчвання плаўленнем
• Ахоўнае валакністае пакрыццё
• Верхняя куртка

Адкрытае валакно дазваляе тэхнікам пастаянна падключаць яго да ўваходных аптычных кабеляў шляхам зрошчвання зліццём.

Як працуюць патч-корды і касічкі?

Прынцып працы валаконнага патч-корда

Патч-корды забяспечваюць гнуткае злучэнне паміж двума аптычнымі партамі.

Працэс падлучэння просты:

Аптычны прыбор

↓

Валаконны раз'ём

↓

Патч-корд

↓

Яшчэ адзін аптычны прыбор

Гэта робіць патч-корды ідэальнымі для падключэння абсталявання, якое можа патрабаваць частай ўстаноўкі або замены.

Прынцып працы Fiber касічка

Касічкі прызначаныя для пастаяннага заканчэння валакна.

Асноўны працэс:

Падрыхтоўка валаконнага кабеля

↓

Зрошчванне касічкай

↓

Абарона ўнутры латка для злучэння

↓

Падключэнне да аптычнага абсталявання

Патч-корд супраць касічак: асноўныя адрозненні

Як патч-корды і касічкі выкарыстоўваюцца разам?

У многіх валаконна-аптычных сетках патч-корды і касічкі працуюць разам, а не замяняюць адзін аднаго.

Звычайны працэс злучэння валакна:

Знешні валаконны кабель

↓

Зрошчванне касічак у размеркавальнай скрынцы валакна

↓

Панэль валаконнага адаптара

↓

Падключэнне патч-кордам

↓

Сеткавае абсталяванне

Гэтая камбінацыя стварае стабільнае злучэнне, захоўваючы пры гэтым злучэнні абсталявання простымі ў кіраванні.

Чаму валаконныя касічкі важныя ў валаконна-валаконных сетках?

Валаконныя касічкі гуляюць важную ролю ў абароне і арганізацыі аптычных злучэнняў.

Да іх пераваг можна аднесці:

• Надзейныя пастаянныя злучэнні
• Паменшаныя страты сігналу дзякуючы правільнаму зрошчванню
• Лепшае кіраванне валокнамі
• Лёгкая інтэграцыя ў сістэмы размеркавання

Чаму валаконныя патч-корды шырока выкарыстоўваюцца?

Патч-корды папулярныя, таму што забяспечваюць зручнае і гнуткае злучэнне.

Іх перавагі ўключаюць:

• Хуткая ўстаноўка
• Лёгкае абслугоўванне
• Простая замена абсталявання
• Падыходзіць для розных макетаў сетак

Тыпы валаконных патч-кордаў і касічак

Аднамодавы валаконны патч-корд і касічка

Прадукты з аднамодавым валакном звычайна выкарыстоўваюцца для перадачы на ​​вялікія адлегласці, тэлекамунікацый і высакахуткасных сеткавых злучэнняў.

Шматмодавы валаконны патч-корд і касічка

Прадукты шматмодавага валакна часта выкарыстоўваюцца ў прыкладаннях на меншай адлегласці, такіх як карпаратыўныя сеткі і цэнтры апрацоўкі дадзеных.

Параметры раздыма

Як выбраць паміж патч-кордам і касічкай?

Выбар у асноўным залежыць ад структуры сеткі і патрабаванняў да ўстаноўкі.

Будучыня развіцця тэхналогіі валаконнага злучэння

Паколькі хуткасць інтэрнэту працягвае павялічвацца, тэхналогія валаконна-аптычнага злучэння развіваецца ў бок большай шчыльнасці, лепшай надзейнасці і прасцейшай ўстаноўкі.

Будучыя тэндэнцыі могуць уключаць:

• Больш хуткасныя аптычныя сеткі
• Кампактныя канструкцыі валаконнага злучэння
• Палепшаная тэхналогія раздыма
• Больш эфектыўныя сістэмы кіравання валокнамі

Заключэнне

Валаконны патч-корд і касічка з'яўляюцца важнымі кампанентамі сучасных аптычных сетак, але выконваюць розныя ролі. Патч-корды забяспечваюць гнуткае злучэнне абсталявання, у той час як касічкі ў асноўным выкарыстоўваюцца для пастаяннага заканчэння валакна шляхам зрошчвання.

Разуменне розніцы паміж гэтымі двума кампанентамі дапамагае сеткавым дызайнерам і тэхнічным спецыялістам ствараць больш надзейныя і эфектыўныя валаконна-аптычныя сістэмы.

Нягледзячы на ​​тое, што яны з'яўляюцца невялікімі часткамі большай сістэмы сувязі, патч-корды і касічкі гуляюць важную ролю ў падтрыманні стабільнасці і хуткасці глабальных лічбавых злучэнняў.
