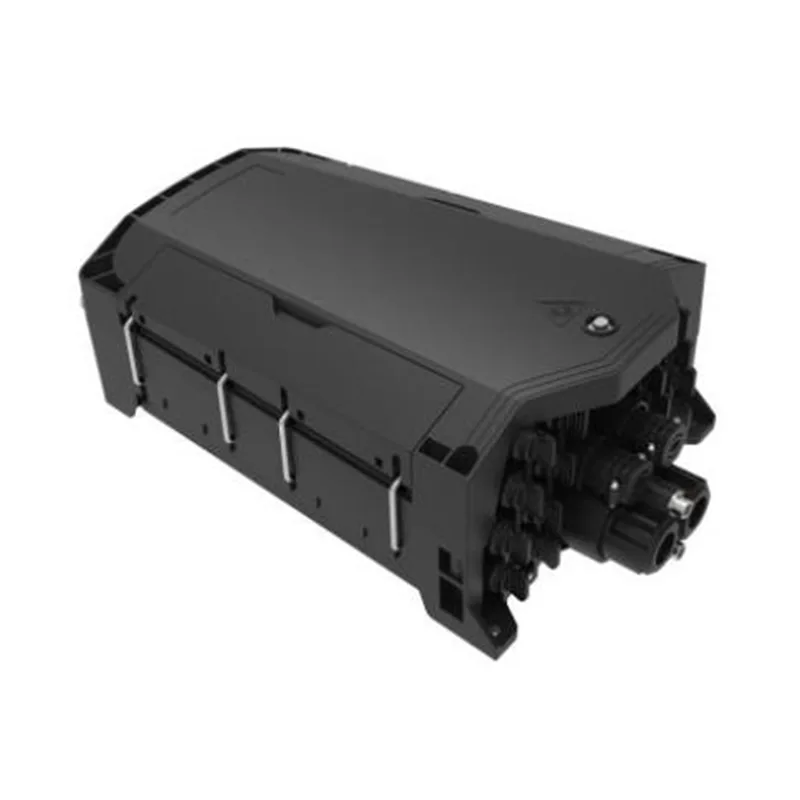

Папярэдне-злучаная валакна-аптычная кабельная скрынка для размеркавання кабеля GFS-016-007C

1. Генерал

1.1 Апісанне

Папярэдне-канстурызаванае аптычнае размеркаванне ў якасці самага прасунутага абсталявання для размеркавання сеткі FTTX, забяспечваючы хуткае і надзейнае злучэнне, добрую абарону і кіраванне для FTTX сетка.

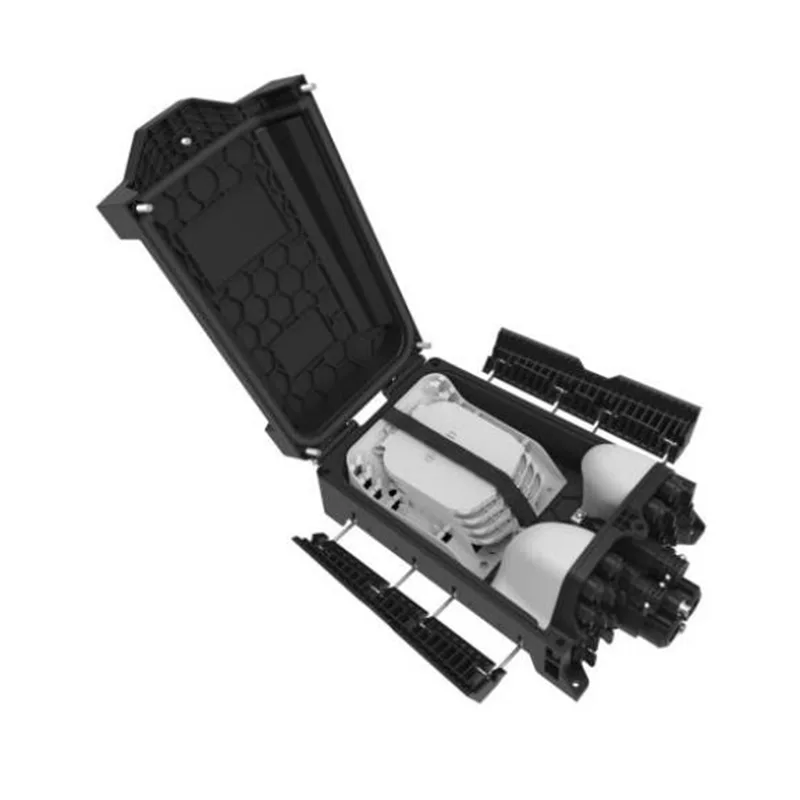

З'яўленне GFS-016-007C

1.2 Стандарты адпавядаюць

Прапанаваная пастаноўка распрацавана, вырабляецца і выпрабавана ў адпаведнасці са стандартамі наступным чынам:

1.3 Прыкладанні навакольнага асяроддзя

2. Характарыстыка

1. Ніжняя абалонка і верхняя вокладка зварваюць зварную зварную пласціну, якая не з'яўляецца здымнай.

2. Матэрыял: PP+GF.

3. Вільготная доказ, воданепранікальны, пылаправодныя, анты-старэнне.

4. Узровень абароны да IP68.

5.

6. Даступныя розныя віды паддонаў для сплайса.

7. Спосаб ўстаноўкі: усталяваны на полюсе, аэрапорта, усталяваны на сцяне.

3. Тэхнічныя характарыстыкі

3.1 Механічныя характарыстыкі

4. Канфігурацыя

4.1 Асноўныя аптычныя параметры

Аптычныя параметры, прыведзеныя ў табліцы вышэй, з'яўляюцца значэннямі па змаўчанні і могуць быць наладжаны ў адпаведнасці з патрабаваннямі.

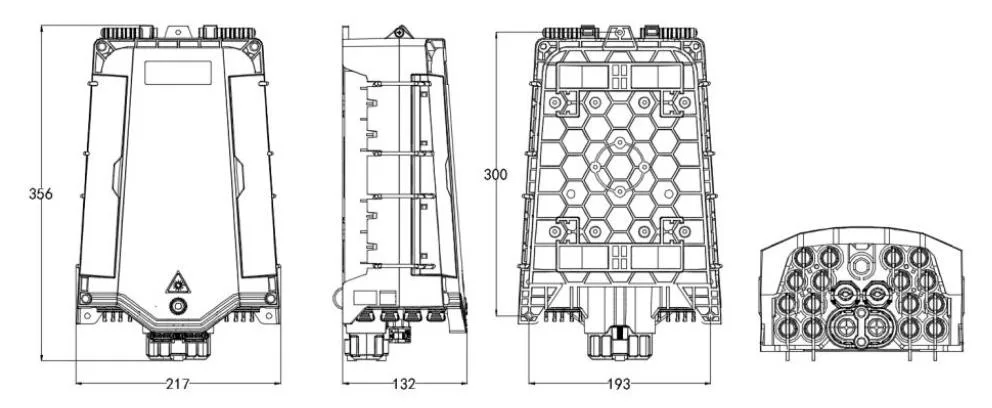

5. Малюнак прадукту

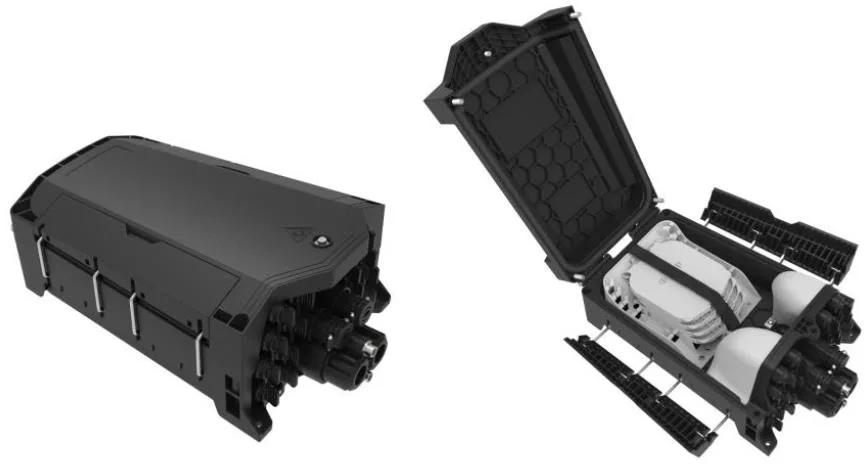

5.1 Прадукт кабеля:

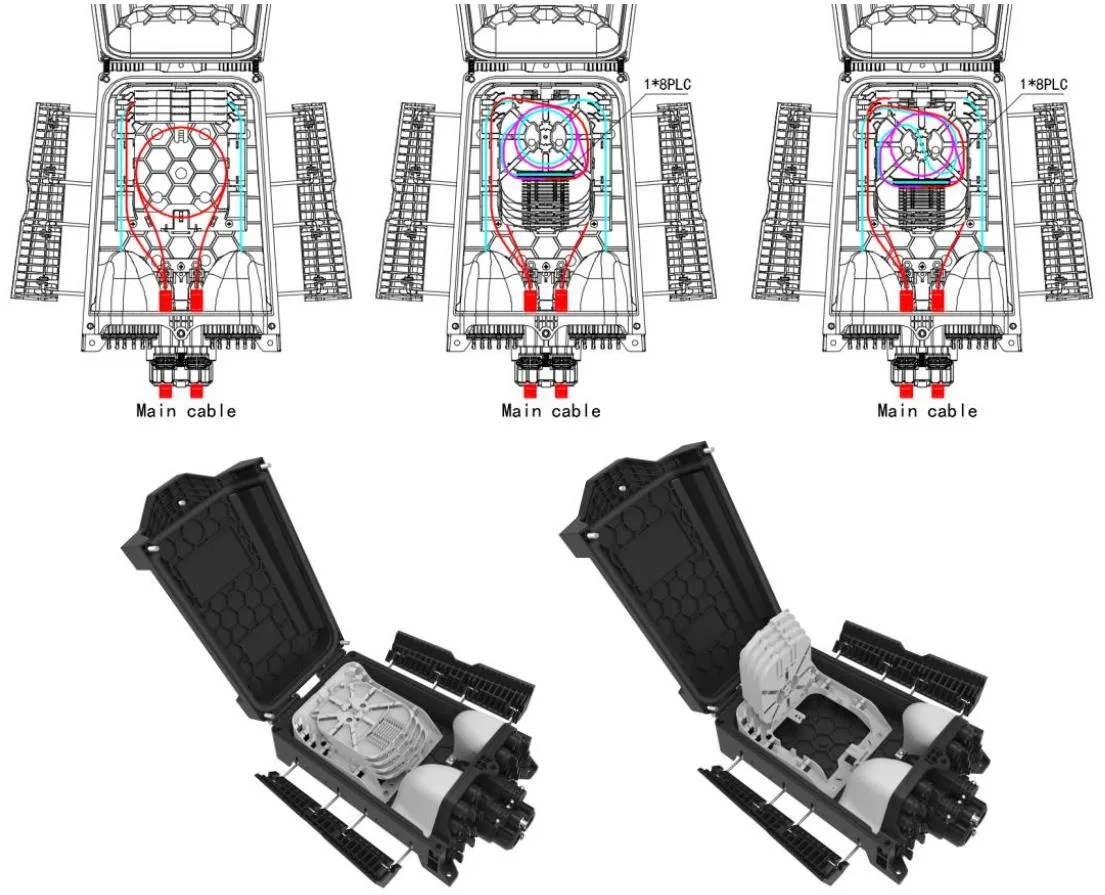

Схема маршрутызацыі GFS-016-007C

5.2 Латок для сплайсінгу

Прадмет	Паддон з сплайсінгам	Паддон для сплайсінгу B	Паддон з сплайсінгам C
Памеры (h*w*d, мм)	121 * 101 * 4	125*101*8	125*101*8
Чыстая вага (кг)	0.017	0.026	0.026
Карціна
Колер	Pantone 428c	Pantone 428c	Pantone 428c
Матэрыял	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Зборная ёмістасць латка (ядра)	12  (1 пласт цеплаадданага ўсаджванага ахоўнага рукава)	16  (2 пласты цеплаадданага ўсаджванага ахоўнага рукава)	2 (2 пласты цеплаадданага ўсаджванага ахоўнага рукава)
Раздзялены патэнцыял Атраі (ПК)	/	1  (PLC 1x2, 1x4, 1x8, 0,9 мм валакно, 60x7x4mm)	2 (Plc 1x2, 1x4, 1x8, 0,9 мм валакно, 60x7x4mm), 1 (PLC 1x16, 0,9 -мм валакно, 60x12x4mm), 1  (1*2 FBT, 0,9 мм валакно, Ø3*60 мм)
Максімум (ПК)	8	4	4
Па змаўчанні (ПК)	/	4	/

Заўвага:

1. Прыведзеныя вышэй латкі можна змяшаць у залежнасці ад патрабаванняў.

2. Правілы канфігурацыі: 2A = 1b = 1c тыпы валакна дыскаў пастаянна павялічваюцца

5.3 Аксэсуары

Не.	Імя частка	Даведка	Адзінка	Колькасць	Выказваць заўвагу
1	Карыстальнікі -менедзірант	/	ПК	1	У
2	Справаздача аб тэстах Splitter	/	ПК	1	У

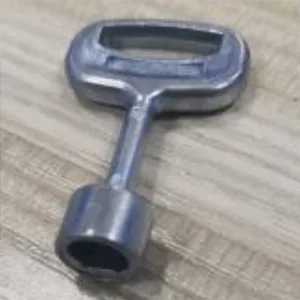

3	Ключ		ПК	1	Тып "D"

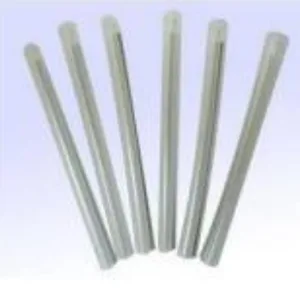

4	Ахоўная рукаво, якая падлягае цеплааддачы		ПК	16	L = 45 мм, неабавязкова, як запыт кліента

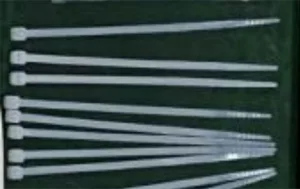

5	Нейлон кабель		ПК	10	3x100mm

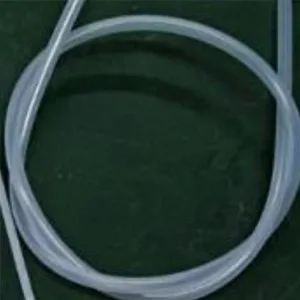

6	Голая труба для абароны валакна		ПК	1	OD5 мм х 50 см

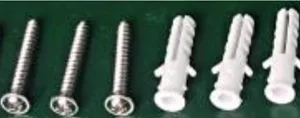

7	Набор для сцен		дэкарацыя	1	Неабавязкова, як запыт кліента. (Пашыраны пластыкавы штэпсель φ8x40mm, шрубы самастойнага ўключэння Phillips M5x40mm.)

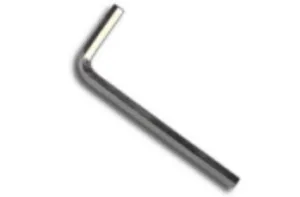

8	M6 Allen Key		ПК	1	М6
9	Набор, усталяваны на полюсе		дэкарацыя	1	Неабавязкова, як запыт кліента
10	Набор з аэрафоша		дэкарацыя	1	Неабавязкова, як запыт кліента

6. Экалагічныя характарыстыкі

Гэты прадукт адпавядае Дырэктыве па ахове навакольнага асяроддзя ROHS і ўтрыманнем свінцу, кадмію, ртуці, гексавалентнага хрому, полібромированного біфенілу (PBB) (PBB) і полібромінаванага дыфенілавага эфіру (PBDE), не перавышае абмежаванне.

7. Устаноўка

7.1. Усталяваная на сцяне ўстаноўка

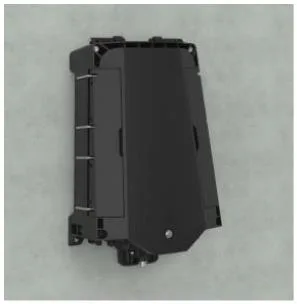

Правіл 3 адтуліны ў сцяне ў адпаведнасці з вымярэннем у табліцы 3.1, змесціце пашырэнне падключэння 7,5*40, змесціце скрынку, каб адпавядаць адтуліны і выкарыстоўвайце шрубы, каб зашпіліць.

Насценная ўстаноўка

7.2. Ўстаноўка, усталяваная на слупах

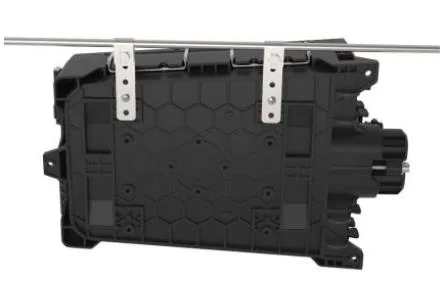

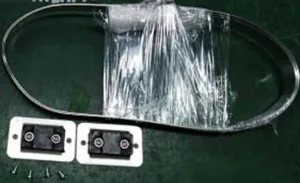

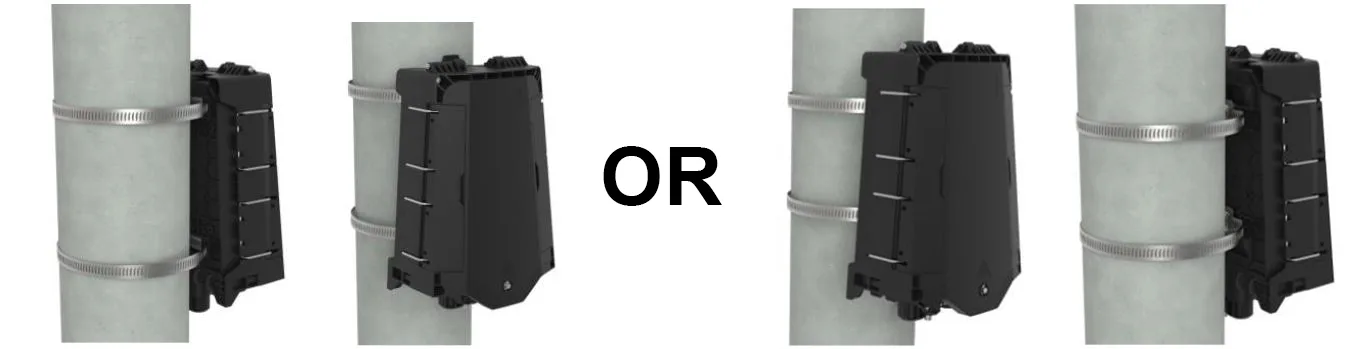

Прайдзіце кольца абруча праз гняздо задняй пласціны і зафіксуйце яго на полюсе тэлекамунікацыі

Устаноўка, усталяваная на полюсе

7.3 Усталяваная на сцяне ўстаноўка (з падножжам для захоўвання кабеляў)

Завяжыце два, усталяваныя на шасі накладных, віселі на дроце, а потым закруцілі, прадухіляйце корпус.

Накладная структура

8. Аперацыя раздыма

8.1 Папярэдне звязаны адаптар - A （E）

⚫ Павярніце частку стрэлкі раздыма валакна супраць гадзіннікавай стрэлкі і выцягніце пылападобную вечка.

⚫ Стрэлка Частка раздыма валакна вышэй, устаўце злучальнік валакна ў разетку, а затым павярніце стрэлку частка па гадзіннікавай стрэлцы.

8.2 Папярэдне звязаны адаптар - B （XL）

⚫ Устаўце заглушку для аптычнага валакна SC праз друзлыя дэталі, а затым падключыце яго да адаптара;

⚫ Усталюйце XL загадзя падлучаную абалонку адаптара на адаптар з пластыкавым ключом;

⚫ Устаўце штэпсельную спружыну ў абалонку;

⚫ Кабельны заціск павінен быць усталяваны, а лінія павінна быць блізка да заглушкі;

⚫ Прыкруціце скураны кабельны заціск сядзення на абалонцы па гадзіннікавай стрэлцы

8.3 загадзя звязаны адаптар - C

⚫ Націсніце рассоўнае кольца на аптычным валакна, загадзя закліканы ў бок стрэлкі, каб выдаліць пылападобную вечка; Націсніце кнопку, каб вывесці пылападобную шапку на адаптары ў кірунку стрэлкі.

⚫ Выраўноўвайце корпус загадзя забудоўкі з зашпількай адаптара, пакуль ён не замацаваны. Падключыце два пылавыя чахлы аднолькава.

⚫ Усталяваная зборная штэпсель штурхае рассоўнае кольца, каб вызваліць спражку, а затым пацягнуць асноўнае цела назад, каб аддзяліць яго.

8.4 Папярэдне звязаны адаптар - D

⚫ Павярніце загадзя падлучаную заглушку супраць гадзіннікавай стрэлкі і адкрыйце загадзя падлучаную заглушку і пыл у бок стрэлкі.

⚫ Падключыце загадзя падлучаны штэпсель D і загадзя падлучаны адаптар D у кірунку стрэлкі, і павярніце заглушку па гадзіннікавай стрэлцы, каб выправіць яго.

8.5 Папярэдне звязаны адаптар - E (A)

⚫ Павярніце загадзя падлучаную штэпсельную штэк

⚫ Падключыце загадзя падлучаную заглушку і загадзя падключаны адаптар E ў кірунку стрэлкі і павярніце заглушку па гадзіннікавай стрэлцы, каб выправіць яго.

8.6 Папярэдне звязаны адаптар -F

⚫ Устаўце заглушку для аптычнага валакна SC праз друзлыя дэталі, а затым падключыце яго да адаптара;

⚫ Усталюйце XL загадзя падлучаную абалонку адаптара на адаптар з пластыкавым ключом;

⚫ Устаўце штэпсельную спружыну ў абалонку;

⚫ Кабельны заціск павінен быць усталяваны, а лінія павінна быць блізка да заглушкі;

⚫ Накруціце скураную заціск з скураным заціскам на абалонку па гадзіннікавай стрэлцы.

8.7 загадзя звязаны адаптар - G

9. Пакет

1 шт у сумцы з бурбалкамі, 480*400 мм;

1 шт у невялікай кардоннай скрынцы, 365*225*145 мм, валавая вага складае 2,1 кг;

8pcs у вялікай гафрыраванай кардоннай скрынцы, 470*385*615 мм, валавая вага складае 18 кг.
