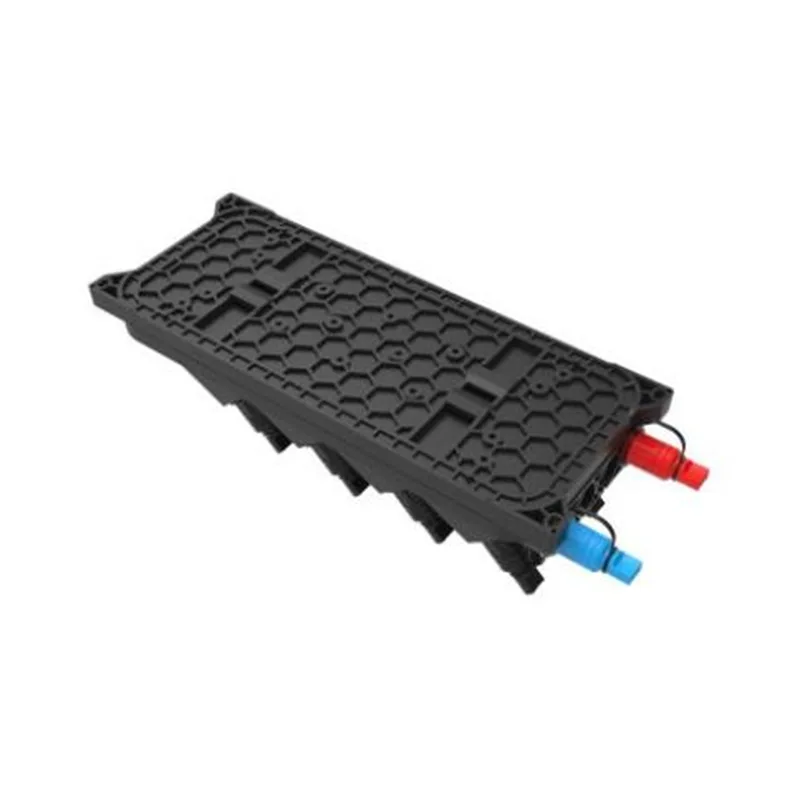

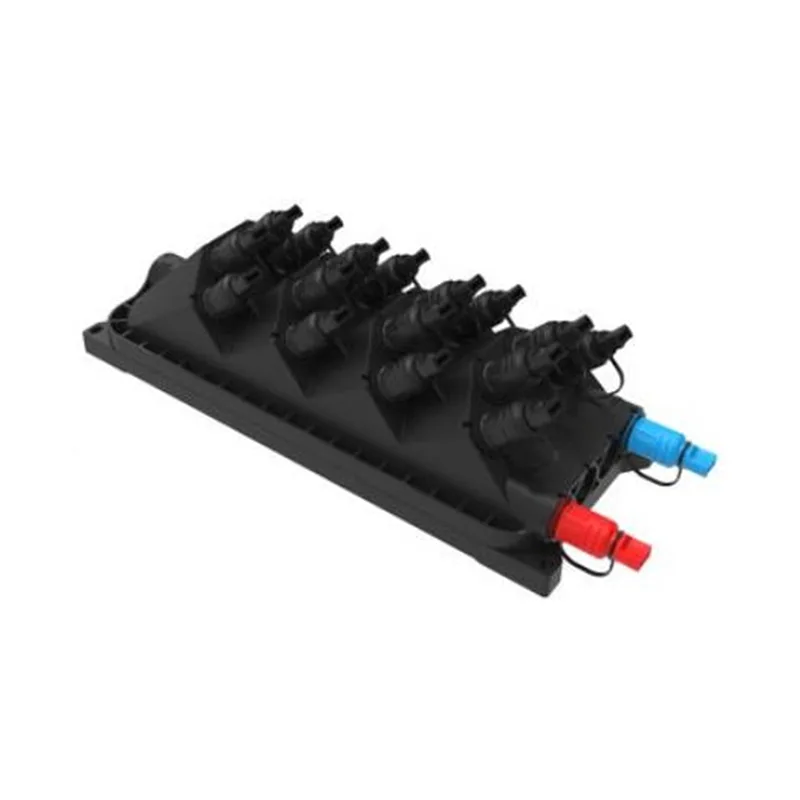

Папярэдне-злучаная валакна-аптычная кабельная скрынка для размеркавання кабеля GFS-016-024C

1. Генерал

1.1 Апісанне

Папярэдне-канстурызаванае аптычнае размеркаванне ў якасці самага прасунутага абсталявання для размеркавання сеткі FTTX, забяспечваючы хуткае і надзейнае злучэнне, добрую абарону і кіраванне для FTTX сетка.

GFS-016-024C

1.2 Стандарты адпавядаюць

Прапанаваная пастаноўка распрацавана, вырабляецца і выпрабавана ў адпаведнасці са стандартамі наступным чынам:

1.3 Прыкладанні навакольнага асяроддзя

2. Характарыстыка

1. Ніжняя абалонка і верхняя вокладка зварваюць зварную зварную пласціну, якая не з'яўляецца здымнай.

2. Матэрыял: PP+GF.

3. Вільготная доказ, воданепранікальны, пылаправодныя, анты-старэнне.

4. Узровень абароны да IP68.

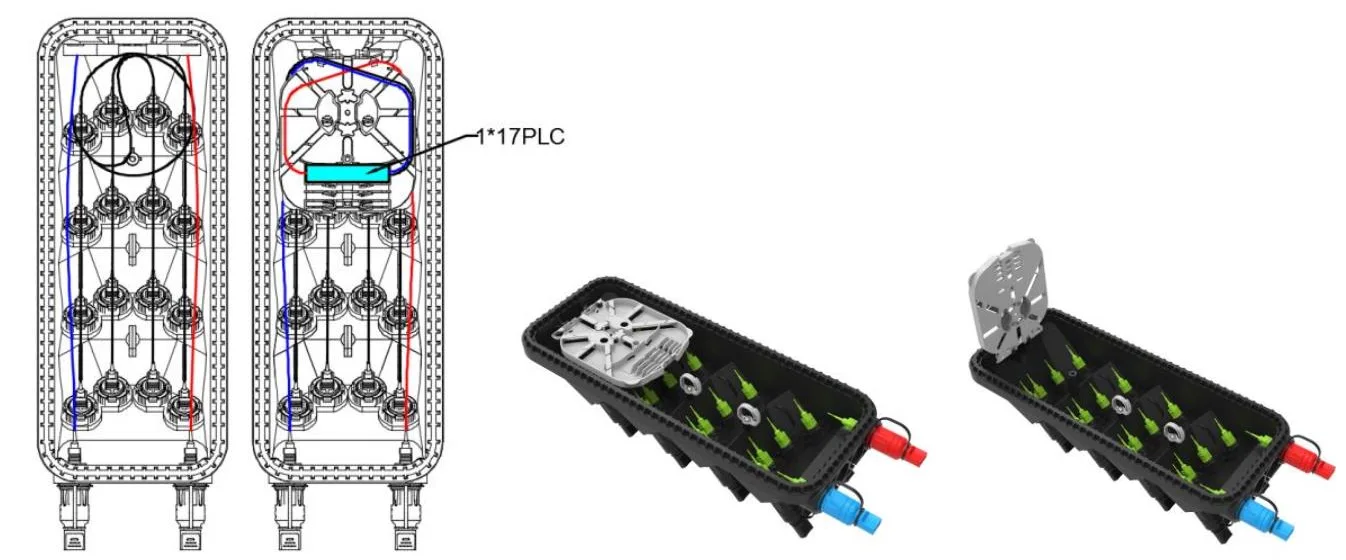

5. Інтэр'ер абсталяваны 1x2 FBT Splitter+ 1x16 PLC Splitter або 1x17 PLC Splitter.

6. Спосаб ўстаноўкі: усталяваны на полюсе, аэрапорта, усталяваны на сцяне.

3. Тэхнічныя характарыстыкі

3.1 Механічныя характарыстыкі

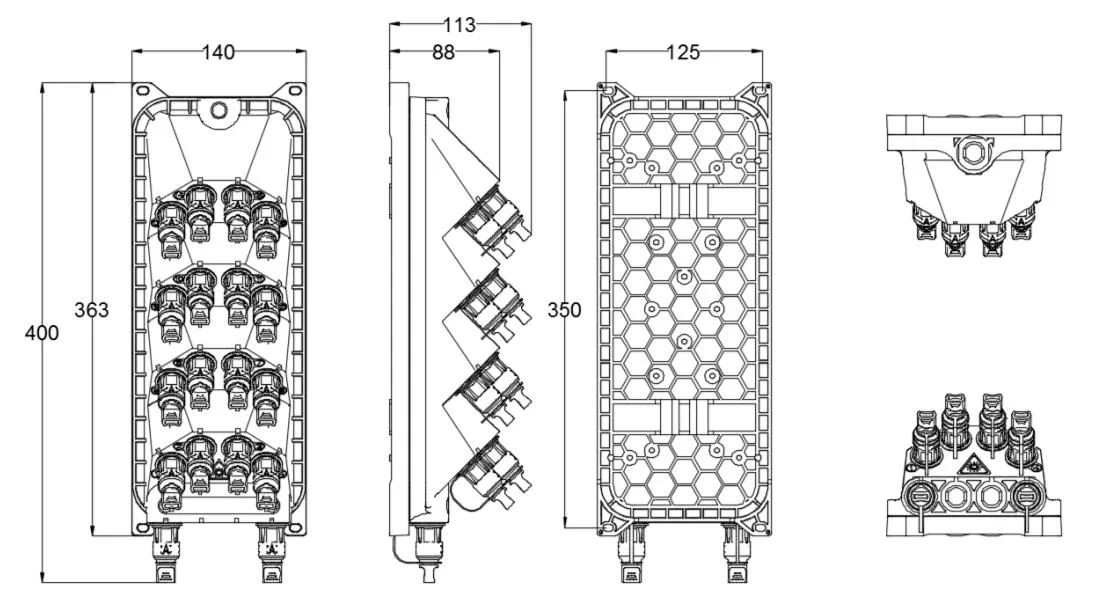

4. Малюнак прадукту

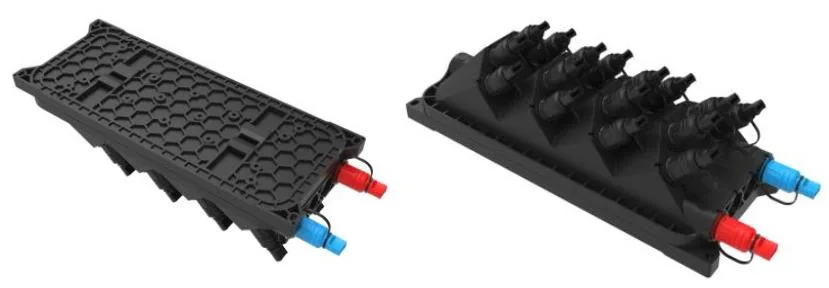

Выдача прадукту GFS-016-024C

5. Экалагічныя характарыстыкі

Гэты прадукт адпавядае Дырэктыве па ахове навакольнага асяроддзя ROHS і ўтрыманнем свінцу, кадмію, ртуці, гексавалентнага хрому, полібромированного біфенілу (PBB) (PBB) і полібромінаванага дыфенілавага эфіру (PBDE), не перавышае абмежаванне.

6. Устаноўка

6.1. Усталяваная на сцяне ўстаноўка

Праверце 4 адтуліны ў сцяну на аснове памеру ў табліцы 1, змесціце ніт пашырэння φ8*40, змесціце скрынку, каб адпавядаць адтулінам і выкарыстоўвайце ніт, каб зашпіліць.

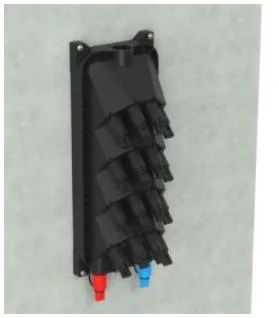

Насценная ўстаноўка

6.2. Ўстаноўка, усталяваная на слупах

Выпраўце 1 набор полюса кольца да полюса тэлекамунікацый

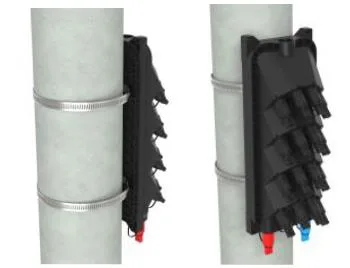

Устаноўка, усталяваная на полюсе

6.3 Накладная структура

Завяжыце два, усталяваныя на шасі накладных, віселі на дроце, а потым закруцілі, прадухіляйце корпус.

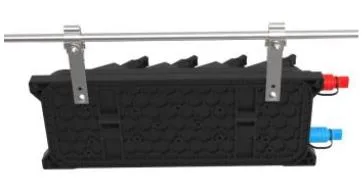

Накладная структура

7. Аперацыя раздыма

7.1 Папярэдне звязаны адаптар - A （E）

⚫ Павярніце частку стрэлкі раздыма валакна супраць гадзіннікавай стрэлкі і выцягніце пылападобную вечка.

⚫ Стрэлка Частка раздыма валакна вышэй, устаўце злучальнік валакна ў разетку, а затым павярніце стрэлку частка па гадзіннікавай стрэлцы.

7.2 Папярэдне звязаны адаптар - B （XL）

⚫ Устаўце заглушку для аптычнага валакна SC праз друзлыя дэталі, а затым падключыце яго да адаптара;

⚫ Усталюйце XL загадзя падлучаную абалонку адаптара на адаптар з пластыкавым ключом;

⚫ Устаўце штэпсельную спружыну ў абалонку;

⚫ Кабельны заціск павінен быць усталяваны, а лінія павінна быць блізка да заглушкі;

⚫ Прыкруціце скураны кабельны заціск сядзення на абалонцы па гадзіннікавай стрэлцы

7.3 Папярэдне звязаны адаптар - C

⚫ Націсніце рассоўнае кольца на аптычным валакна, загадзя закліканы ў бок стрэлкі, каб выдаліць пылападобную вечка; Націсніце кнопку, каб вывесці пылападобную шапку на адаптары ў кірунку стрэлкі.

⚫ Выраўноўвайце корпус загадзя забудоўкі з зашпількай адаптара, пакуль ён не замацаваны. Падключыце два пылавыя чахлы аднолькава.

⚫ Усталяваная зборная штэпсель штурхае рассоўнае кольца, каб вызваліць спражку, а затым пацягнуць асноўнае цела назад, каб аддзяліць яго.

7.4 Папярэдне звязаны адаптар - D

⚫ Павярніце загадзя падлучаную заглушку супраць гадзіннікавай стрэлкі і адкрыйце загадзя падлучаную заглушку і пыл у бок стрэлкі.

⚫ Падключыце загадзя падлучаны штэпсель D і загадзя падлучаны адаптар D у кірунку стрэлкі, і павярніце заглушку па гадзіннікавай стрэлцы, каб выправіць яго.

7.5 Папярэдне звязаны адаптар - E (A)

⚫ Павярніце загадзя падлучаную штэпсельную штэк

⚫ Падключыце загадзя падлучаную заглушку і загадзя падключаны адаптар E ў кірунку стрэлкі і павярніце заглушку па гадзіннікавай стрэлцы, каб выправіць яго.

7.6 загадзя звязаны адаптар -F

⚫ Устаўце заглушку для аптычнага валакна SC праз друзлыя дэталі, а затым падключыце яго да адаптара;

⚫ Усталюйце XL загадзя падлучаную абалонку адаптара на адаптар з пластыкавым ключом;

⚫ Устаўце штэпсельную спружыну ў абалонку;

⚫ Кабельны заціск павінен быць усталяваны, а лінія павінна быць блізка да заглушкі;

⚫ Накруціце скураную заціск з скураным заціскам на абалонку па гадзіннікавай стрэлцы.

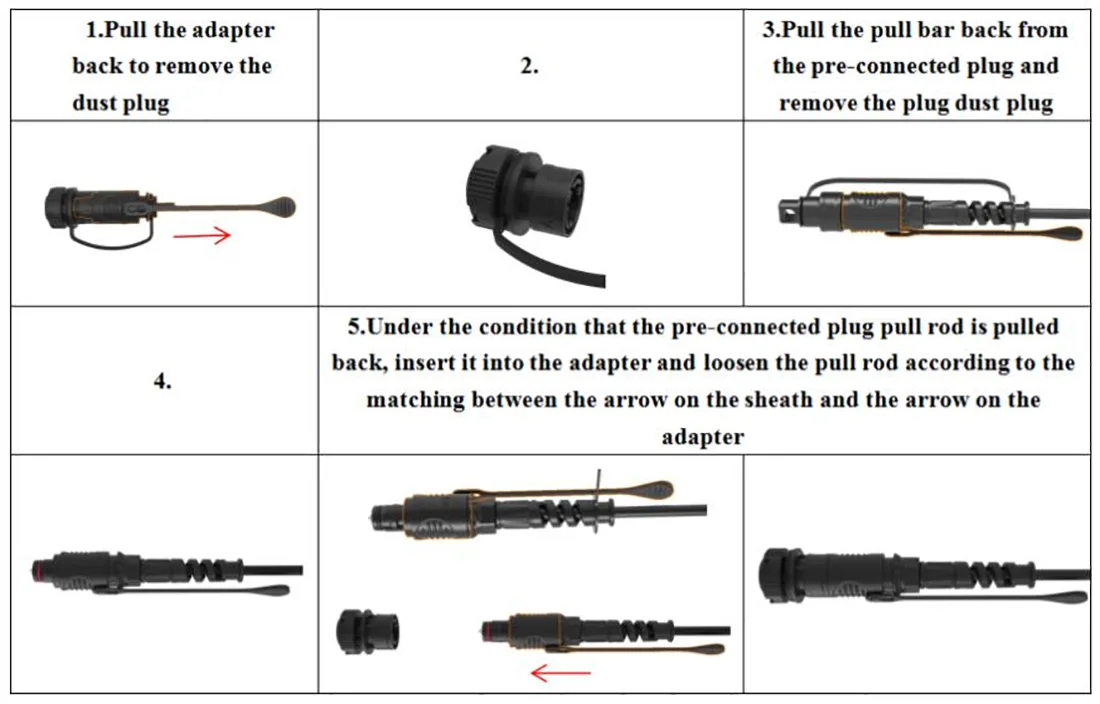

7.7 Папярэдне звязаны адаптар - G

7.8 Папярэдне звязаны адаптар-H-1

7.9 Папярэдне звязаны адаптар-J-1

8. Пакет
