Папярэдне-канстурызаваны валаконна-аптычны кабельны размеркаванне кабеля GFS-8by & -1

1. Генерал

1.1 Апісанне

Папярэдне канфіскаванае аптычнае размеркаванне ў якасці самага прасунутага абсталявання для размеркавання сеткі FTTX, забяспечваючы хуткае і надзейнае злучэнне, добрую абарону і кіраванне сеткай FTTX.

1.2 Стандарты адпавядаюць

Прапанаваная пастаноўка распрацавана, вырабляецца і выпрабавана ў адпаведнасці са стандартамі наступным чынам:

1.3 Прыкладанні навакольнага асяроддзя

2. Характарыстыка

1. Ніжняя абалонка і верхняя вокладка зварваюць зварную зварную пласціну, якая не з'яўляецца здымнай.

2. Матэрыял: с.

3. Вільготная доказ, воданепранікальны, пылаправодныя, анты-старэнне.

4. Узровень абароны да IP68.

5. Інтэр'ер абсталяваны 1x2 FBT Splitter+ 1x8 Plc Splitter або 1x8 Plc Splitter.

6. Спосаб ўстаноўкі: усталяваны на полюсе, аэрапорта, усталяваны на сцяне.

7. Ён можа быць абсталяваны латом для захоўвання кабеляў для задавальнення захоўвання 30 метраў 5 мм круглага кабеля.

3. Тэхнічныя характарыстыкі

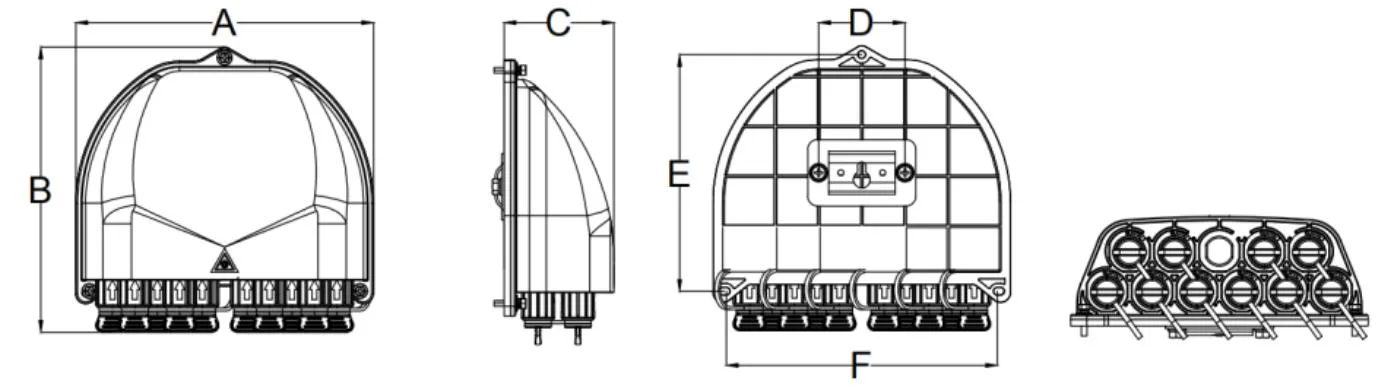

3.1 Механічныя характарыстыкі

4. Канфігурацыя

Асноўныя аптычныя параметры

Аптычныя параметры, прыведзеныя ў табліцы вышэй, з'яўляюцца значэннямі па змаўчанні і могуць быць наладжаны ў адпаведнасці з патрабаваннямі.

5. Малюнак прадукту

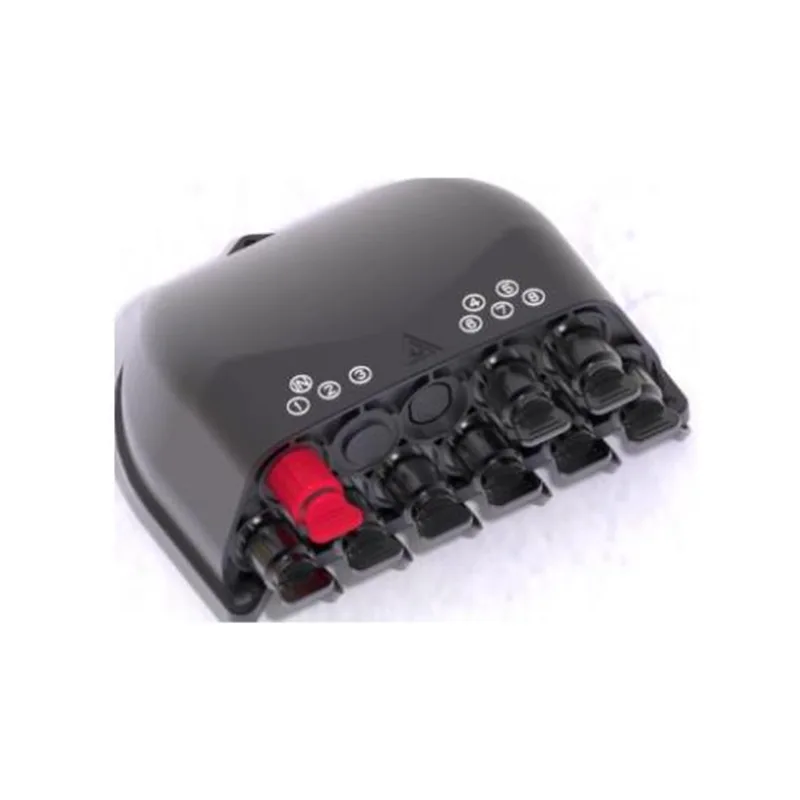

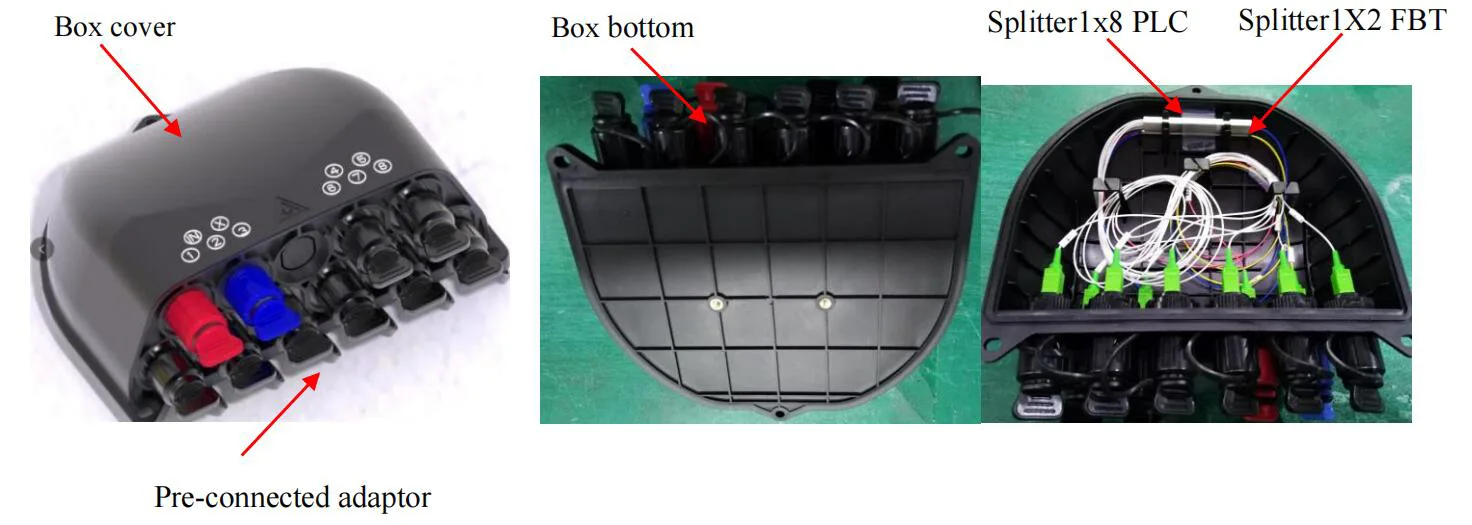

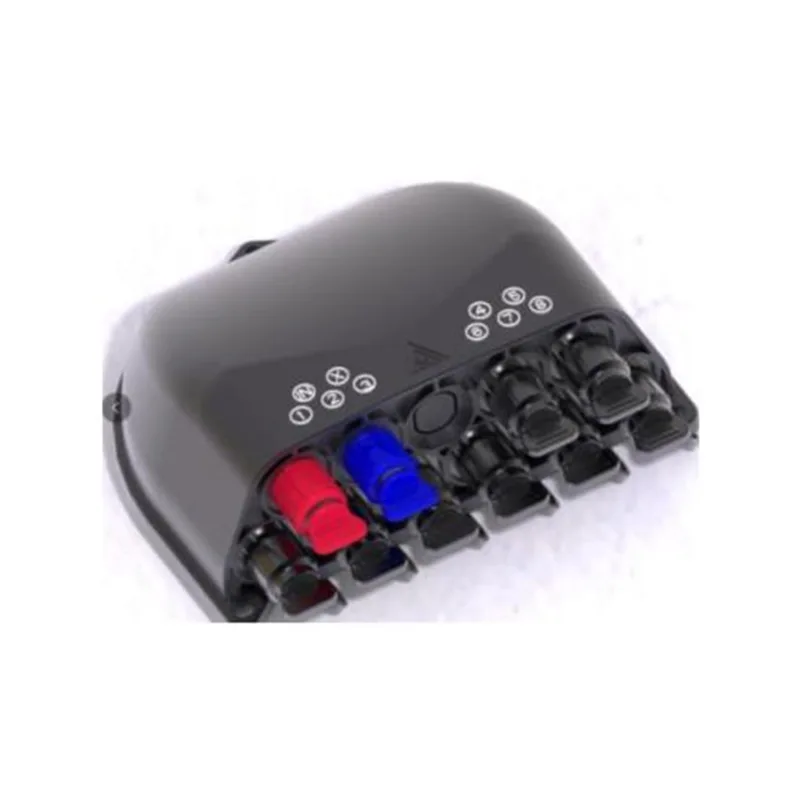

5.1 Прадукт кабеля:

Plc зверху, FBT знізу

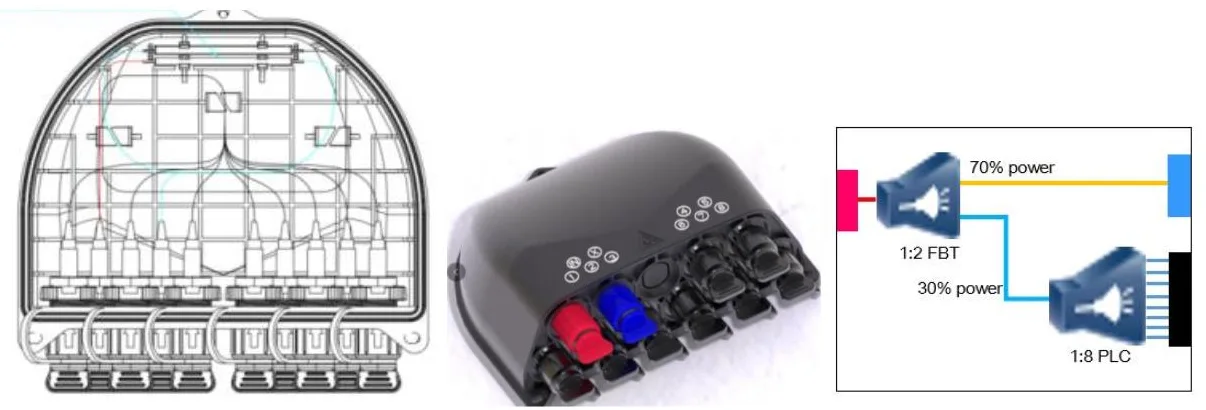

GFS-8by (1 * 2 FBT + 1 * 8 PLC Splitter Cable Says)

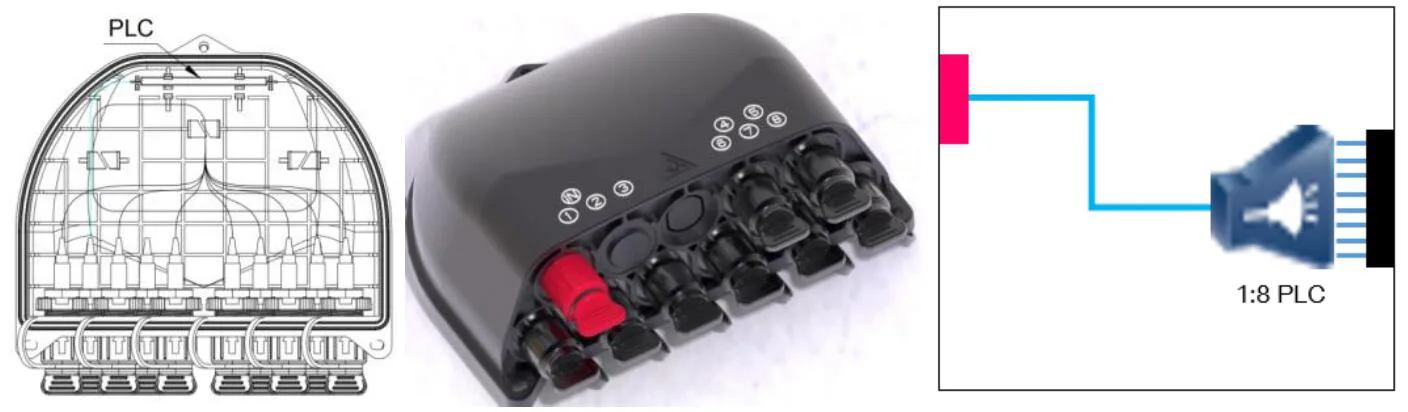

GFS-8by-1 (1 * 8 Шлях кабеля PLC Splitter)

5.2 Канфігурацыя

5.2.1 Асноўныя часткі

5.2.2 Аксэсуары

Не.	Імя частка	Даведка	Адзінка	Колькасць	Выказваць заўвагу
1	Карыстальнікі -менедзірант	/	ПК	1	У
2	Справаздача аб тэстах Splitter	/	ПК	1	У
3	Набор для сцен		дэкарацыя	1	Неабавязкова, як кліент прасіць
4	Набор, усталяваны на полюсе		дэкарацыя	1	Неабавязкова, як кліент прасіць
5	Набор з аэрафоша		дэкарацыя	1	Неабавязкова, як кліент прасіць
6	Падайце кабель паднос для захоўвання		дэкарацыя	1	Неабавязкова, як кліент прасіць
7	Падайце кабель паднос для захоўвання		дэкарацыя	1	Неабавязкова, як кліент прасіць

6. Экалагічныя характарыстыкі

Гэты прадукт адпавядае Дырэктыве па ахове навакольнага асяроддзя ROHS і ўтрыманнем свінцу, кадмію, ртуці, гексавалентнага хрому, полібромированного біфенілу (PBB) (PBB) і полібромінаванага дыфенілавага эфіру (PBDE), не перавышае абмежаванне.

7. Устаноўка

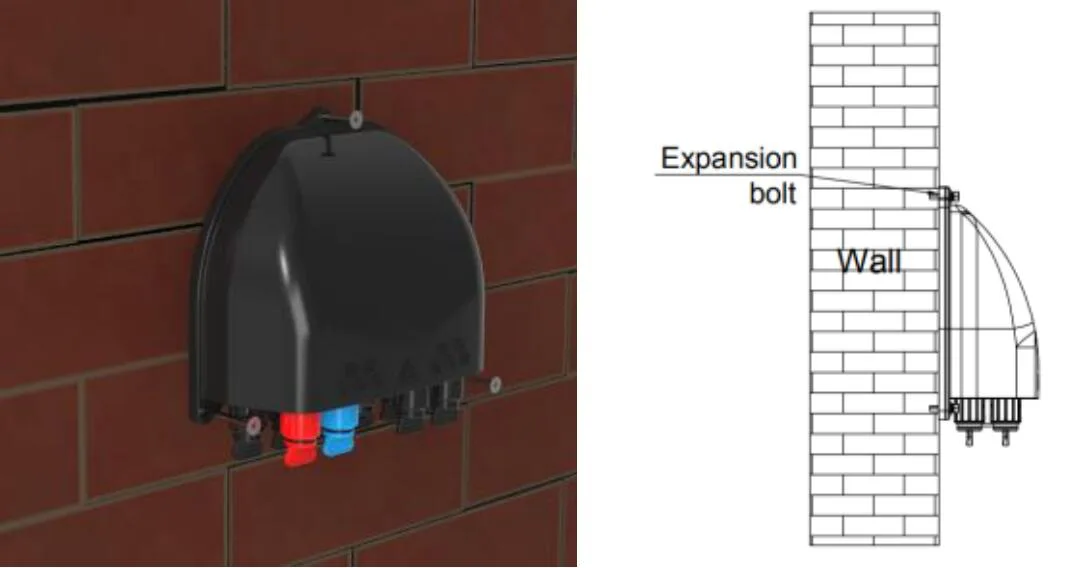

7.1. Усталяваная на сцяне ўстаноўка

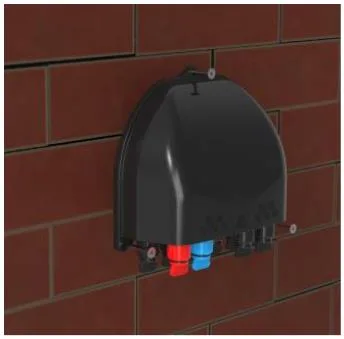

Правіры 3 адтуліны ў сцяне ў адпаведнасці з вымярэннем, змесціце заглушку для пашырэння φ7,5*40, змесціце скрынку, каб адпавядаць адтулінам і выкарыстоўвайце шрубы, каб зашпіліць.

Насценная ўстаноўка

7.2. Ўстаноўка, усталяваная на слупах

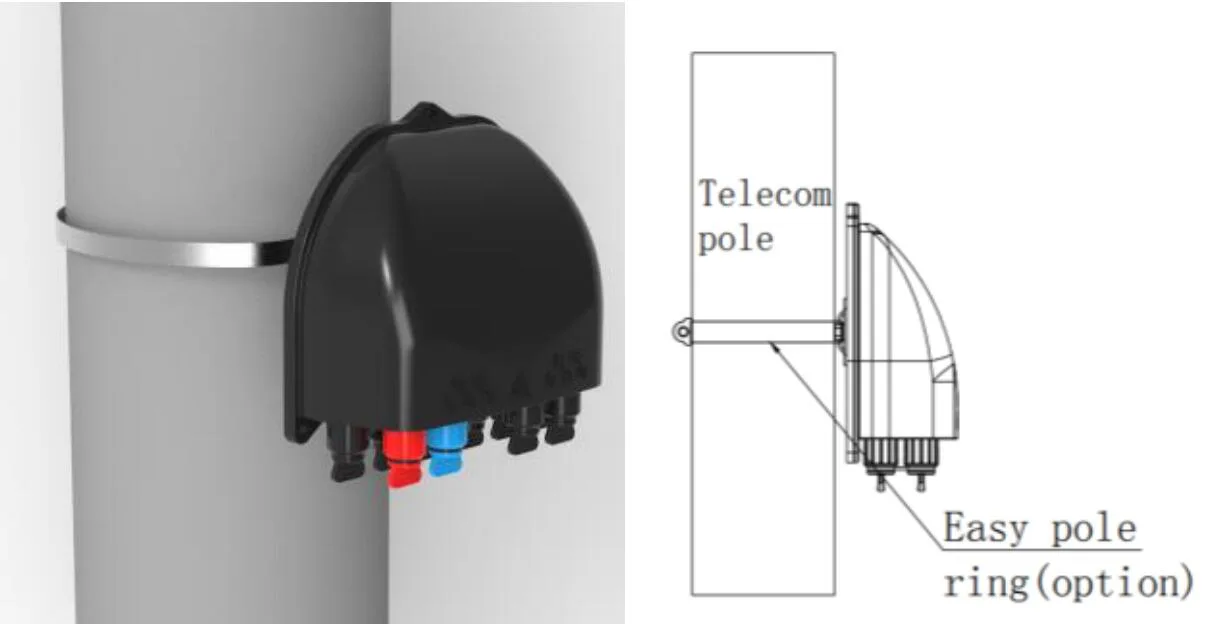

Прайдзіце кольца абруча праз гняздо задняй пласціны і зафіксуйце яго на полюсе тэлекамунікацыі

Устаноўка, усталяваная на полюсе

7.3. Усталяваная на сцяне ўстаноўка (з падножжам для захоўвання кабеляў)

Прабуры з шрубамі.

Усталяваная на сцяне ўстаноўка (з падножжам для захоўвання кабеляў

7.4. Мантаж, усталяваны

Прайдзіце паясы з нержавеючай сталі праз прарэз латка для захоўвання кабеля і зафіксуйце яго на полюсе спражкай.

Мантаж, усталяваны

7.5. Усталяваны ў аэрафотах (з падножжам для захоўвання кабеляў)

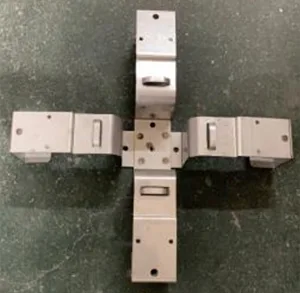

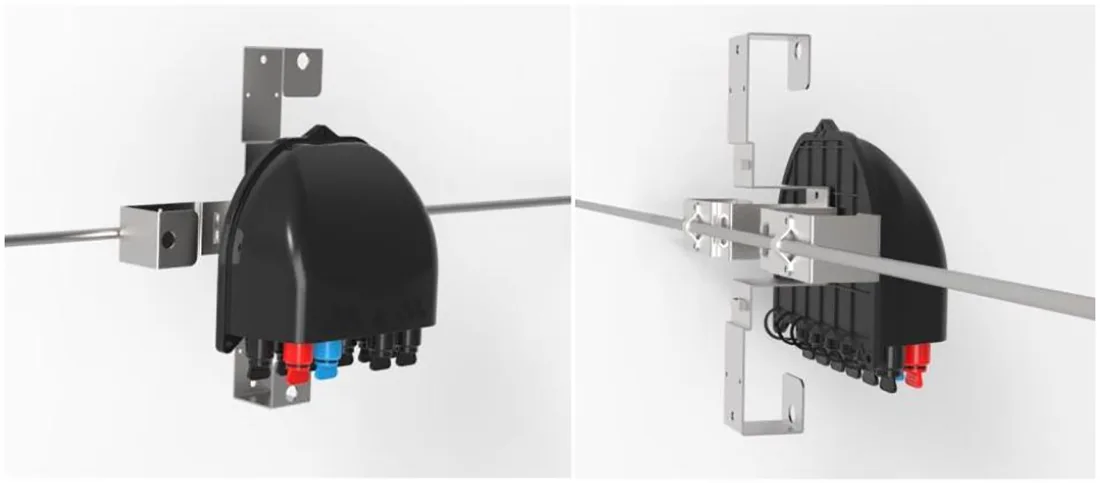

Выкарыстоўвайце невялікую металічную пласціну, каб выправіць поле размеркавання ў пасланец.

Усталяваны ў аэрафотах (з падножжам для захоўвання кабеляў)

8. Аперацыя раздыма

8.1 Папярэдне звязаны адаптар - A （E）

⚫ Павярніце частку стрэлкі раздыма валакна супраць гадзіннікавай стрэлкі і выцягніце пылападобную вечка.

⚫ Стрэлка Частка раздыма валакна вышэй, устаўце злучальнік валакна ў разетку, а затым павярніце стрэлку частка па гадзіннікавай стрэлцы.

8.2 Папярэдне звязаны адаптар - B （XL）

⚫ Устаўце заглушку для аптычнага валакна SC праз друзлыя дэталі, а затым падключыце яго да адаптара;

⚫ Усталюйце XL загадзя падлучаную абалонку адаптара на адаптар з пластыкавым ключом;

⚫ Устаўце штэпсельную спружыну ў абалонку;

⚫ Кабельны заціск павінен быць усталяваны, а лінія павінна быць блізка да заглушкі;

⚫ Прыкруціце скураны кабельны заціск сядзення на абалонцы па гадзіннікавай стрэлцы

8.3 загадзя звязаны адаптар - C

⚫ Націсніце рассоўнае кольца на аптычным валакна, загадзя закліканы ў бок стрэлкі, каб выдаліць пылападобную вечка; Націсніце кнопку, каб вывесці пылападобную шапку на адаптары ў кірунку стрэлкі.

⚫ Выраўноўвайце корпус загадзя забудоўкі з зашпількай адаптара, пакуль ён не замацаваны. Падключыце два пылавыя чахлы аднолькава.

⚫ Усталяваная зборная штэпсель штурхае рассоўнае кольца, каб вызваліць спражку, а затым пацягнуць асноўнае цела назад, каб аддзяліць яго.

8.4 Папярэдне звязаны адаптар - D

⚫ Павярніце загадзя падлучаную заглушку супраць гадзіннікавай стрэлкі і адкрыйце загадзя падлучаную заглушку і пыл у бок стрэлкі.

⚫ Падключыце загадзя падлучаны штэпсель D і загадзя падлучаны адаптар D у кірунку стрэлкі, і павярніце заглушку па гадзіннікавай стрэлцы, каб выправіць яго.

8.5 Папярэдне звязаны адаптар - E (A)

⚫ Павярніце загадзя падлучаную штэпсельную штэк

⚫ Падключыце загадзя падлучаную заглушку і загадзя падключаны адаптар E ў кірунку стрэлкі і павярніце заглушку па гадзіннікавай стрэлцы, каб выправіць яго.

8.6 Папярэдне звязаны адаптар -F

⚫ Устаўце заглушку для аптычнага валакна SC праз друзлыя дэталі, а затым падключыце яго да адаптара;

⚫ Усталюйце XL загадзя падлучаную абалонку адаптара на адаптар з пластыкавым ключом;

⚫ Устаўце штэпсельную спружыну ў абалонку;

⚫ Кабельны заціск павінен быць усталяваны, а лінія павінна быць блізка да заглушкі;

⚫ Накруціце скураную заціск з скураным заціскам на абалонку па гадзіннікавай стрэлцы.
