● Шнуры патч валакна розных структур
● Высокахуткасныя аптычныя шляхі для сетак валакна да дома (FTTH)
● Кабелі з мінімальнымі патрабаваннямі да выгібу
● Невялікія аптычныя кампаненты

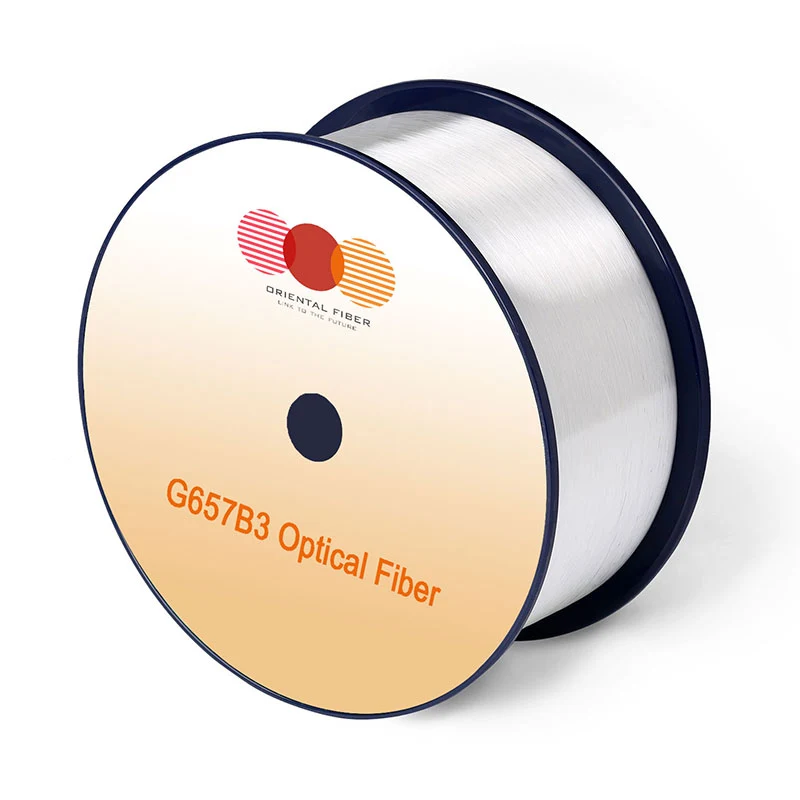

Аптычныя характарыстыкі лепш, чым рэкамендаваныя ITU-T G.657.B3 і IEC 60793-2-50 B6.B3, з радыусам выгібу да 5 мм, якія могуць адпавядаць складаным умовам ўстаноўкі ў MDU і FTTH, напрыклад, куты, прывязкі, высокая нагрузка нагрузкі і г.д.
● Мінімальны радыус выгібу можа дасягнуць 5 мм, што цалкам сумяшчальна з усімі аптычнымі валокнамі G.652.d
● Нізкае паслабленне, выкананне патрабаванняў працы дыяпазону O-E-S-C-L
● Нізкая страта выгібу, прыдатныя для патрабавальных аптычных кабельных канструкцый, уключаючы стужкі
● Дакладныя геаметрычныя параметры і вялікія MFD забяспечваюць нізкую страту сплайсінгу і высокую эфектыўнасць сплайсінгу
● Высокае значэнне ND, сустрэча з доўгай службай у мінімальным радыусе выгібу
|
Характарыстыкі |
Пытанні |
Указана каштоўнасці |
Агрэгаты |
|
|
Аптычны Характарыстыкі |
||||
|
Паслабляць |
1310nm |
≤0,35 |
[db/km] |
|
|
1383nm （пасля h2-stage） |
≤0,35 |
[db/km] |
||
|
1550 нм |
≤0,21 |
[db/km] |
||
|
1625nm |
≤0,23 |
[db/km] |
||
|
Паслабляць супраць даўжыні хвалі Макс. α розніца |
1285-1330nm, у спасылка на 1310NM |
≤0,03 |
[db/km] |
|
|
1525-1575nm, у спасылка на 1550 нм |
≤0,02 |
[db/km] |
||
|
Нуль Даўжыня хвалі дысперсіі (λ0) |
- |
1300-1324 |
[NM] |
|
|
Нуль Дысперсійны нахіл (S0) |
- |
≤0.092 |
[PS/(NM2 · км)] |
|
|
PMD |
Максімум Асобнае абалоніну |
- |
≤0.1 |
[PS/√km] |
|
Значэнне дызайну спасылкі （M = 20 ， Q = 0,01%) |
- |
≤0,06 |
[PS/√km] |
|
|
Тыповы Важнасць |
- |
0.04 |
[PS/√km] |
|
|
Трос Каротка цо даўжыня хвалі (λcc) |
- |
≤1260 |
[NM] |
|
|
Метад Дыяметр поля （MFD） |
1310nm |
8.2-9.0 |
[мкм] |
|
|
1550 нм |
9.1-10.1 |
[мкм] |
||
|
Эфектыўны групавы індэкс праламлення （ne ff） |
1310nm |
1.468 |
- |
|
|
1550 нм |
1.469 |
- |
||
|
Момант Разрывы |
1310nm |
≤0,05 |
[DB] |
|
|
1550 нм |
≤0,05 |
[DB] |
||
|
Геаметрычны Характарыстыкі |
||||
|
Асвятленне Дыяметр |
- |
125,0 ± 0,7 |
[мкм] |
|
|
Асвятленне Некругаванасць |
- |
≤0,7 |
[%] |
|
|
Слой Дыяметр |
- |
235-245 |
[мкм] |
|
|
Пакрыццё Памылка канцэнтрацыі |
- |
≤12.0 |
[мкм] |
|
|
Слой Некругаванасць |
- |
≤6,0 |
[%] |
|
|
Асноўная сувязь Памылка канцэнтрацыі |
- |
≤0,5 |
[мкм] |
|
|
Скруча (радыус) |
- |
≥4 |
[м] |
|
|
Дастаўка Даўжыня |
- |
Наверсе да 25,2 |
[КМ/Шпулька] |
|
|
Экалагічныя характарыстыкі |
1310nm, 1550nm і 1625nm |
|||
|
Тэмпература Паслабленне, выкліканае залежнасцю |
-60 ℃ да +85 ℃ |
≤0,05 |
[db/km] |
|
|
Нажывальнасць тэмпературы Веласіпеднае паслабленне |
-10 ° С да +85 ° C, 98% RH |
≤0,05 |
[db/km] |
|
|
Ваду Паслабленне, выкліканае залежнасцю |
23 ° C ， на працягу 30 дзён |
≤0,05 |
[db/km] |
|
|
Сыры Цеплавая залежнасць, выкліканая паслабленнем |
85 ° С і 85% rh ， для 30 дзён |
≤0,05 |
[db/km] |
|
|
Сухі Старэнне |
85 ℃ ， на працягу 30 дзён |
≤0,05 |
[db/km] |
|
|
Механічны Спецыфікацыя |
||||
|
Доказ Выпрабаванне |
- |
≥9,0 |
[N] |
|
|
- |
≥1,0 |
[%] |
||
|
- |
≥100 |
[KPSI] |
||
|
Макра-выпраўленне Выкліканая страта |
1 развярніцеся на аснову Радыус 10 мм |
1550 нм |
≤0,03 |
[DB] |
|
1 Павярніцеся на памяць радыуса 10 мм |
1625nm |
≤0.1 |
[DB] |
|
|
1 Павярніцеся на памяць радыюса 7,5 мм |
1550 нм |
≤0,08 |
[DB] |
|
|
1 развярніцеся на аснову Радыум 7,5 мм |
1625nm |
≤0,25 |
[DB] |
|
|
1 Паварочваецца вакол шалёнага радыусу 5 мм |
1550 нм |
≤0,15 |
[DB] |
|
|
1 Паварочваецца вакол шалёнага радыусу 5 мм |
1625nm |
≤0,45 |
[DB] |
|
|
Слой Стрып -сіла |
тыповы Сярэдняя сіла |
1.5 |
[N] |
|
|
вяршыня сіла |
1,3-8,9 |
[N] |
||
|
Дынамічны Параметр стомленасці (ND) |
- |
≥20 |
- |
|
