Структура Uni-трубкі неметалічнай 73 абалонкі святла асвятлення анты-роднага валаконна-аптычнага кабеля заключаецца ў тым, каб пакласці аднамодны аптычныя валакна або шматмедны аптычныя валакна ў друзлую трубку з высокага модульнага поліэфірнага матэрыялу, а трубка запаўняецца воданепранікальным злучэннем. Матэрыял, які блакуе ваду, дадаецца ў друзлую трубку, каб забяспечыць воданепранікальную прадукцыйнасць аптычнага кабеля. Служовая труба абгортваецца стрыжнем FRP, а пласт поліэтыленавай унутранай абалонкі экструдаваны на кабельным ядры. Пасля таго, як пояс FRP падоўжаны загорнуты, поліэтылентэзанічная абалонка экструдуецца, утвараючы кабель.

Адправіць запыт

Апісанне Прадукта

Характарыстыкі

Добрыя механічныя і тэмпературныя ўласцівасці

Добры ўстойлівасць да гідролізу і высокая трываласць

Спецыяльнае злучэнне напаўнення трубкі забяспечвае крытычную абарону абалоніны

Добрая бакавая ўстойлівасць да ціску і мяккасць

Абгортка FRP забяспечвае трываласць на расцяжэнне кабеля і забяспечвае добрую абарону друзлай трубкі

Загорнутая даспеха FRP і FRP, каб кабель меў выдатную прадукцыйнасць грызуноў

Поліэтылен (ПЭ) абалонка мае добрую ўстойлівасць да УФ -выпраменьвання

Невялікі дыяметр, лёгкі вага і дружалюбная ўстаноўка

Стандарты

Кабель GYQFXTY73 адпавядае стандарту YDT 769-2010, а таксама IEC 60794-1.

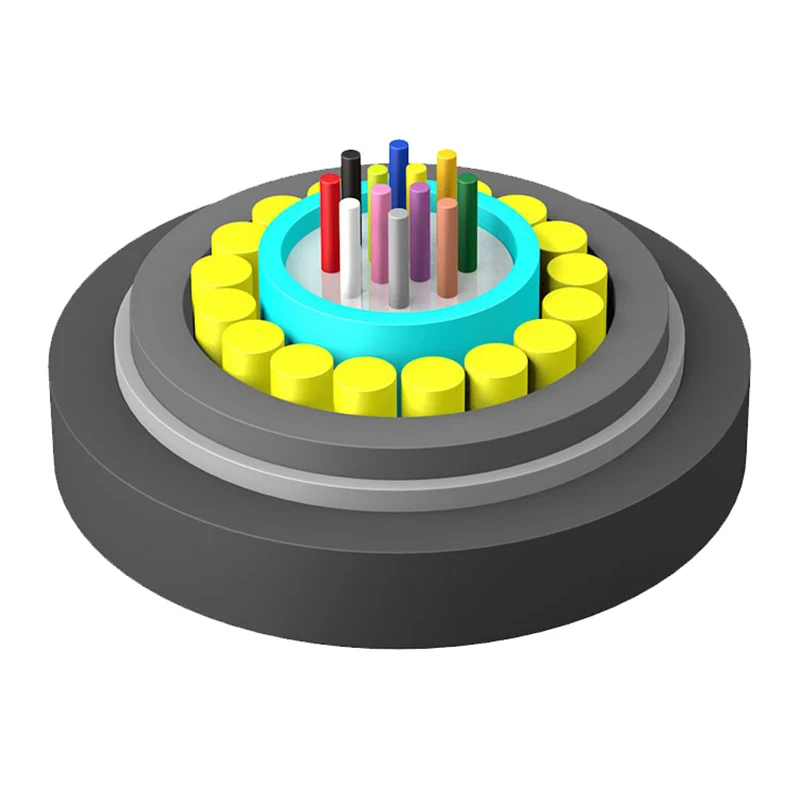

Малюнак структуры

1. валона

2. ТУТ

3. Loose Tube

4.FRP

5. Матэрыял для запаўнення

6.PE Унутраная абалонка

7. Матэрыял, які блакуе ваду

8.FRP стужкі

9.pe знешняя абалонка

Uni-tube Non-metallic 73 Sheath Light-weight Lighting Anti-rodent Fiber Optic Cable

Тэхнічныя параметры

Тып кабеля (Павялічылася на 2 валокны)	Колькасць валакна	Вага кабеля (Ref) (кг/км)	Трываласць на расцяжэнне Доўгі/кароткі тэрмін (N)	Раздушыць супраціў Доўгі/кароткі тэрмін (п/100 мм)	Радыс выгібу Статычны/дынамічны (мм)
Gyqfxty73-2 ~ 12xn	2 ~ 12	97	600/1500	1000/3000	10 / 20D
Gyqfxty73-12 ~ 24xn	14 ~ 24	111
Gyqfxty73-26 ~ 36xn	26 ~ 36	148

Тэмпература для захоўвання/працоўнага рэжыму: -40 ℃ -+70 ℃

Аптычныя характарыстыкі

Тып валакна	Паслабленне (+20 ℃)				Прапускная здольнасць		Лікавая дыяфрагма	Даўжыня хвалі адсячэння кабеля λcc
Тып валакна	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Лікавая дыяфрагма	Даўжыня хвалі адсячэння кабеля λcc
G.652	---	---	≤0,36 дБ/км	≤0.22db/км	---	---	---	≤1260nm
G.655	---	---	≤0,40 дБ/км	≤0,23 дБ/км	---	---	---	≤1450nm
50/125 мкм	≤3.3db/км	≤1.2db/км	---	---	≥500 МГц · км	≥500 МГц · км	0,200 ± 0,015NA	---
62,5/125 мкм	≤3,5 дБ/км	≤1.2db/км	---	---	≥200 МГц · км	≥500 МГц · км	0,275 ± 0,015NA	---

Заўвага:

a. Суфікс XN абазначае тып валакна

нар. Каляровыя размяшчэнні абалоніны і трубкі паказаны ў табліцы ідэнтыфікацыі колеру

c. Універсітэцкі неметалічная 73 абалонка асвятлення з вагавым валаконна-аптычным кабелем не павінен захоўваць у навакольным асяроддзі больш за 6 месяцаў, каб захаваць кабельны шпуль

Прымяненне: пратока/паветра
