Аднатрубны неметалічны паветранадувны мікракабель

Гэты неметалічны неметалічны мікракабель з паветранай трубкай прызначаны для разгортвання оптавалакна высокай шчыльнасці ў сучасных сетках сувязі. Як рашэнне кітайскага вытворцы і пастаўшчыка, гэты прадукт адрозніваецца кампактнай аднатрубнай канструкцыяй у спалучэнні з неметалічнай арматурай, што робіць яго прыдатным для ўстаноўкі паветрам. Дызайн арыентаваны на стабільную прадукцыйнасць, лёгкае разгортванне і доўгатэрміновую надзейнасць у магістральных сетках, сетках доступу і праграмах FTTH.

Адправіць запыт

Апісанне Прадукта

Для пакупнікоў, якія шукаюць уні-трубны неметалічны паветранадзімны мікракабель з завода ў Кітаі, гэты прадукт забяспечвае баланс паміж лёгкай канструкцыяй, механічнай трываласцю і абаронай ад вільгаці, дапамагаючы знізіць выдаткі на ўстаноўку і павысіць эфектыўнасць будаўніцтва валаконна-валаконнай сеткі.

Агляд прадукту

Кампактная і эфектыўная структура

У кабелі выкарыстоўваецца аднатрубная структура, у якой аптычныя валакна даўжынёй 250 мкм (аднамодавае або шматмодавае) размяшчаюцца ўнутры свабоднай трубкі з высокім модулем. Такая канструкцыя забяспечвае высокую шчыльнасць валакна, захоўваючы пры гэтым малы знешні дыяметр, што асабліва падыходзіць для ўстаноўкі паветранадзіманых каналаў у мікраканалах.

Перавага неметалічнага дызайну

Выкарыстоўваючы арамідную пражу замест металічнай арматуры, кабель пазбягае электрамагнітных перашкод (EMI) і радыёчастотных перашкод (RFI). Гэта робіць яго практычным варыянтам для асяроддзяў, дзе стабільнасць сігналу важная.

Абарона ад вільгаці і трываласць

Свабодная трубка напоўнена нетоксичным воданепранікальным складам, які дапамагае прадухіліць пранікненне вільгаці. У спалучэнні з вонкавай абалонкай з ПНД кабель забяспечвае стабільную працу нават у вільготным або падземным асяроддзі.

Асноўныя характарыстыкі

Прадукцыйнасць супраць перашкод

Цалкам неметалічная структура ліквідуе электрамагнітныя і радыёчастотныя перашкоды, падыходзіць для складаных сеткавых асяроддзяў.

Надзейная механічная трываласць

Армаванне араміднай ніткай забяспечвае стабільную трываласць на расцяжэнне, падтрымліваючы ўстаноўку паветрапрадзімання без пашкоджанняў.

Стабільная структура трубы

Шчыльная і добра кантраляваная канструкцыя трубы дапамагае прадухіліць ўсаджванне і дэфармацыю падчас мантажу і працы.

Вільгацятрываласць

Водатрывалы напаўняльнік забяспечвае працяглую абарону ад пранікнення вільгаці.

Гнуткі і лёгкі

Малы дыяметр і лёгкі вага палягчаюць транспарціроўку і ўстаноўку, асабліва ў шчыльных сістэмах паветраводаў.

Высокая шчыльнасць валакна

Аптымізаваная ўнутраная структура дазваляе выкарыстоўваць больш валокнаў у кампактным кабелі, паляпшаючы выкарыстанне прасторы.

Прыкладанні

Апорная сетка

Падыходзіць для перадачы па оптавалакну высокай ёмістасці ў інфраструктуры асноўнай сеткі.

Сетка доступу

Падтрымлівае эфектыўнае разгортванне ў гарадскіх і прыгарадных размеркавальных сетках.

FTTH (валаконна да дому)

Шырока выкарыстоўваецца пры ўсталёўцы оптавалакна на апошняй мілі, дзе патрабуюцца кампактныя памеры і гнуткасць.

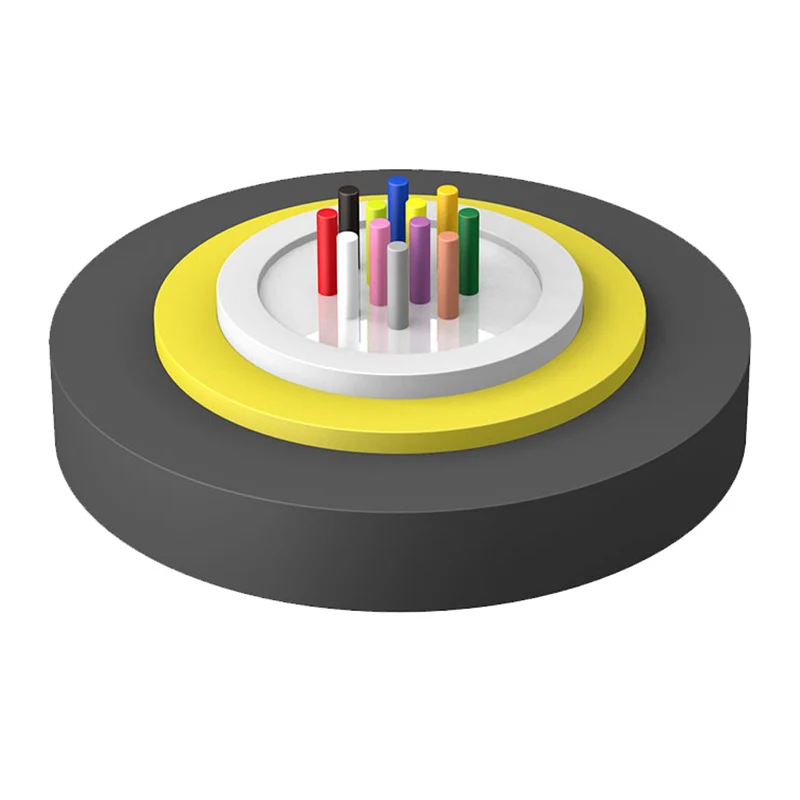

Дэталі структуры

Кабельная канструкцыя

Абалоніна
Сумесь для напаўнення труб
Сыпкая трубка
Арамідная пража (неметалічны элемент трываласці)
ПЭ абалонка (знешняя абалонка з ПНД)

Uni-tube Non-metallic Air-blowing Micro Cable

Тэхнічныя параметры

Тып кабеля

(Павялічаны на 2 валакна)

Колькасць абалоніны

Дыяметр кабеля

(мм)

Вага кабеля (спасылка)

(кг/км)

Трываласць на разрыў

Доўгі/Кароткатэрміновы

(N)

Устойлівасць да раздушвання

Доўгі/Кароткатэрміновы

(Н/100 мм)

Радыус выгібу

Статычны/дынамічны

(мм)

GCYXTY- 2~12Xn

2~12

3,5±0,3

60/150

150/450

10D/20D

GCYXTY- 14 ~24Xn

14~24

4,4±0,3

60/150

150/450

10D/20D

Тэмпература захоўвання/працоўная: -30℃-+70℃

Аптычныя характарыстыкі

Тып валакна	Згасанне (+20 ℃)				Прапускная здольнасць		Лікавая апертура	Даўжыня хвалі адсечкі кабеля λcc
Тып валакна	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	Лікавая апертура	Даўжыня хвалі адсечкі кабеля λcc
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.657	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц·км	≥500 МГц·км	0,200±0,015 NA	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц·км	≥500 МГц·км	0,275±0,015 NA	---
