Апісанне Прадукта

1x12/1 × 24 PLC Splitter Steel Tube пакет 60x12x4 і 80x20x4mm, з 900 мкм друзлай трубкай 1,0+0,1/-0м, раз'ём SC/APC.

Тэхнічныя характарыстыкі:

Параметры	Сімвал	Спецыфікацыі		Адзінка
Нумар канала	Сты	1 × 12	1 × 24
Праца даўжыні хвалі		1260 ~ 1650		нм
Праверка даўжыні хвалі		1310/1550		нм
Спектральнае стаўленне		8,333%	4,166%	%
Страта ўстаўкі11	Іл	≤12,5	≤16,0	бяспекі
Аднастайнасць	Універсітэт	≤1.2	≤1.6	бяспекі
Палярызацыя залежыць ад страты	PDL	≤0,35	≤0,40	бяспекі
Страта вяртання	Rl	≥55		бяспекі
Directivity2	Цых	≥55		бяспекі
Уводная аптычная магутнасць	P	100		МВт
Тып валакна		ITU-T G657 A1 Валакно
Тып касічкі		Увесь порт: белы 900 мкм друзлая труба
Даўжыня ўваходу		1,0 +0,1/-0		m
Даўжыня выхаду		1,0 +0,1/-0		m
Раз'ём		Увесь порт: SC/APC
Кабельны знак		1x12 plc: 、 1、2 ...… 11 、 12 1x24 plc: 、 1、2 ...… 23 、 24
Памер пакета (L) × (W) × (H)	Пкг	1x12 plc: 60x12x4 1x24 plc: 80x20x6		мм
Тэмпература працы	Вяршыня	-40 ~ +85		℃
Тэмпература захоўвання	Tst	-40 ~ +85		℃

*Заўвагі: 1. Усе значэнні страты ўстаўкі ўключаюць страту раздыма.

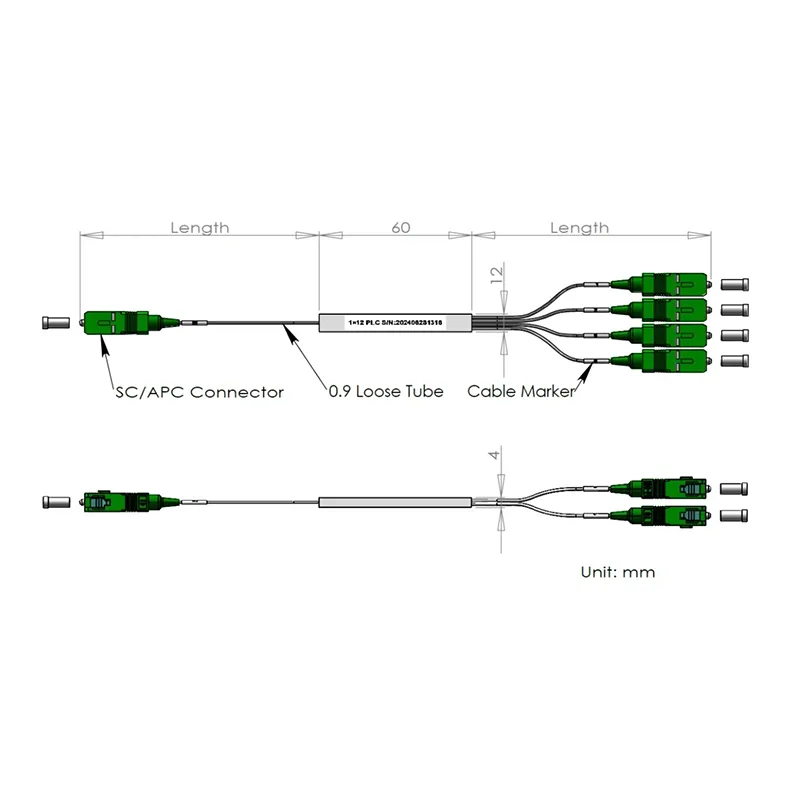

Карта эскізаў:

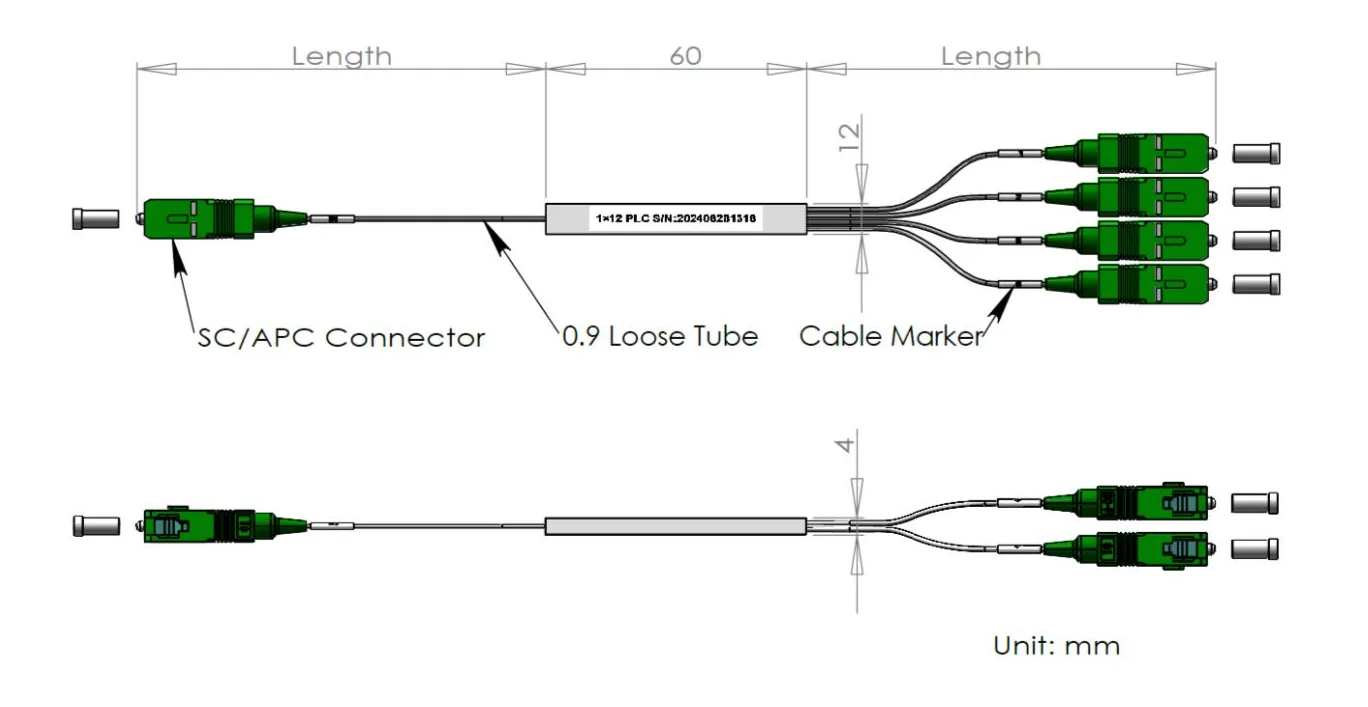

1x12 plc splitter

1x24 plc splitter

Справаздача аб тэставанні:

1. Тэставы справаздачу з дакладнай значэннямі, якія павінны быць уключаны ў упакоўку.

Прыклад справаздачы: 1x12 mini 0,9 мм PLC Splitter Data Sheet

Аперацыйная даўжыня хвалі (нм)	1260-1650	Дата агляду	2024/11/30
P/N:	1x12-0,9-у 1,0 млн. 1,0 млн.-Scapc	Грэх:	21113000001
Тып валакна	G657A2	Даўжыня валакна (м)	Ў ≥1,0 м/выходзіць> 1,0 м
Тып раздыма	Sciapc	Памер пакета (мм)	60x12x4
Тэмпература захоўвання	-40 ~+85 ℃	Працоўная тэмпература	-40 ~+85 ℃

ltem	(DB)		PDL (DB)		RL (DB)
Даўжыня хвалі (нм)	@1310	@1550	@1310	@1550	@1310	@1550
Спецыфікацыя.	Макс.12.50		Max.0.35		≥55
Порт 1	12.43	12.38	0.14	0.07	Перавал	Перавал
Порт 2	12.24	12.35	0.16	0.06	Перавал	Перавал
Порт 3	12.22	12.20	0.12	0.07	Перавал	Перавал
Порт 4	12.30	12.24	0.04	0.04	Перавал	Перавал
Порт 5	12.24	12.25	0.11	0.05	Перавал	Перавал
Порт 6	12.35	12.29	0.11	0.01	Перавал	Перавал
Порт 7	12.42	12.44	0.21	0.11	Перавал	Перавал
Порт 8	12.23	12.18	0.11	0.01	Перавал	Перавал
Порт 9	12.27	12.19	0.21	0.10	Перавал	Перавал
Порт 10	12.38	12.17	0.02	0.04	Перавал	Перавал
Порт 11	12.29	12.21	0.11	0.06	Перавал	Перавал
Порт 12	12.42	12.27	0.08	0.07	Перавал	Перавал
Увод	НС				НС
Максімум	12.43	12.44	0.21	0.11	Н/а
Мін.	12.22	12.18	0.04	0.01	Н/а
Сярэдні	12.30	12.29	0.13	0.05	НС
Раўнамернасць (≤0,8 дБ)	0.21	0.27	Накіраванасць (DB)		> 55
