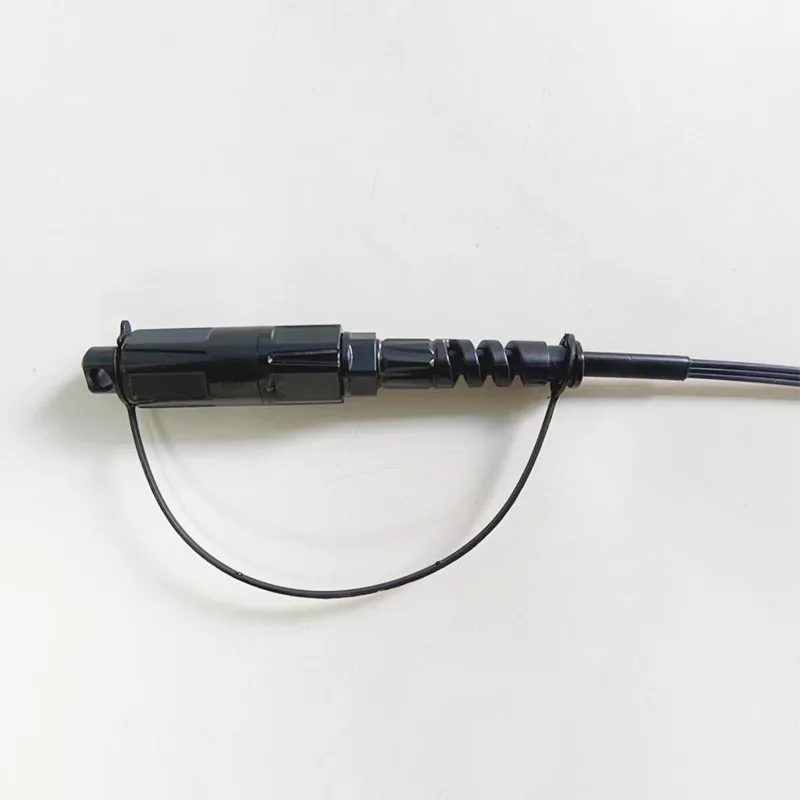

5х2 мм воданепранікальны кабельны кабель SC/раз'ём APC Аптычны валакно касічка

Прыкладанне:● Сістэмы FTTX/FTTH● Прыкладанні Ethernet● Спасылкі CATV● Аптычнае размеркаванне сігналу● Пасіўныя аптычныя сеткі (PON)● Прымяненне асновы, гарызантальныя і стаякі● Заўважаныя скрыні для кроплі тэрмінала● адкрытыя зоны; Суровае асяроддзеАсаблівасці:● Нізкая страта ўстаўкі, высокая страта......

Адправіць запыт

Апісанне Прадукта

Прыкладанне:

● Сістэмы FTTX/FTTH

● Прыкладанні Ethernet

● Спасылкі CATV

● Аптычнае размеркаванне сігналу

● Пасіўныя аптычныя сеткі (PON)

● Прымяненне асновы, гарызантальныя і стаякі

● Заўважаныя скрыні для кроплі тэрмінала

● адкрытыя зоны; Суровае асяроддзе

Асаблівасці:

● Нізкая страта ўстаўкі, высокая страта вяртання.

● Добра ў паўтаральнасці і абмене.

● 100% устаўка, страта вяртання, канцавы твар і.

● Інспекцыя перашкод.

● Выдатная механічная цягавітасць.

● Выкананне Telcordia GR-326-Core.

● Забяспечвае высокую прадукцыйнасць і надзейнасць у кіраванні аптычным кабелем.

● Хуткая і простая ўстаноўка і рэканфігурацыя.

● Простая апрацоўка, адсутнасць неабходнасці ў спецыяльным інструменце.

● Воданепранікальны IP68.

Тэхнічная спецыфікацыя:

Канструкцыі	Адзінка	Апісанні
Колькасць валакна		Простыкс
Даўжыня хвалі	нм	1310/1550
Страта ўстаўкі	бяспекі	≤0.30
Страта вяртання	бяспекі	≥ 60
Тып злучэння		SC/APC
Ферул		Керамічны
Цыклы злучэння		500
Колер кабельнай курткі		Чорны
Вонкавы дыяметр кабеля	мм	（5.2x2.0）± 0,2 мм （3.0x2.0）± 0,2 мм (без пасланца)
Рэжым валакна		Адзіны рэжым: G657A2
Матэрыял кабельнай курткі		Lszh
Вага кабеля	Кг/км	20 ± 3
Змест друку		Наладжвальны
Даўжыня	m	100 альбо наладжваецца (Талерантнасць: ± 0,5 м)
Тып раздыма		Увод: Accord H Optic SC/APC
Тып раздыма		Выхад: без раздыма
Цяга (восевы паміж кабелем і раздымам)	N	100
Воданепранікальны клас		IP68
Працоўная тэмпература	℃	-20 ° C ~ +65 ℃
Тэмпература захоўвання	℃	-20 ° C ~ +65 ℃

Кабельная структура:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Аптычнае валакно	Тып	G-657 A2.
	Не. Валакна	1
	Колер	Блакітны
Знешняя абалонка	Памер	（5.2x2.0）± 0,2 мм （3.0x2.0）± 0,2 мм (без пасланца)
	Матэрыял	Lszh
	Колер	Чорны
Сталёвы член сілы	Матэрыя	Сталёвы дрот
Сталёвы член сілы	Дыяметр	0,45 мм
Сталёвы член самастойнага сілы	Матэрыя	Сталёвы дрот
Сталёвы член самастойнага сілы	Дыяметр	1,2 мм
Вага		20 ± 3 кг/км
Плітка (п)		Доўгатэрміновы: 300n Кароткі тэрмін: 600 N
Ўлюбёцца		1000n/10 см
Мін. Радыс выгібу		15xd (статычны); 30XD (дынамічная)
Дыяпазон тэмпературы		-20 ° С да +65 ° С.

Валаконная характарыстыка:

Усе характарыстыкі кабельнага валакна (валакна гатовага кабеля) павінны быць, па меншай меры, у адпаведнасці з рэкамендацыяй МСЭ-T G.657A2 і павінны быць наступным.

Параметр		Спецыфікацыя
Каэфіцыент паслаблення	@ 1310 нм @ 1383 нм @ 1550 нм @ 1625 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км ≤ 0,24 дБ/км
Паслабленне (пасля кабеля)	@1310nm	≤0,40 дБ/км
	@1550nm	≤0,30 дБ/км
Раўнамернасць паслаблення ў 1310 нм		≤0,05db
Раўнамернасць паслаблення ў 1550 нм		≤0,05db
Даўжыня хвалі адсячэння кабеля (λcc)		≤ 1260 нм
Даўжыня хвалі нулявой дысперсіі		1300 ~ 1324 нм
Нулявы нахіл		≤ 0,092 ps/(nm^2.km)
Абсалютнае значэнне дысперсіі на 1288 нм ~ 1339 нм		≤3,5P/(нм · км)
Абсалютнае значэнне дысперсіі на 1271 нм ~ 1360 нм		≤5,3ps/(нм · км)
Дысперсія ў 1550 нм		≤18ps/(нм · км)
Дысперсія ў 1625 г.н.		≤23ps/(нм · км)
Дыяметр поля рэжыму (MFD) у 1310NM		8,60 ± 0,4 мм
Дыяметр поля рэжыму (MFD) у 1550 нм		9,4-10,4 мм
Дысперсія палярызацыі (PMD) валакно		≤0,125P/км^1/2
Дысперсія рэжыму палярызацыі (PMD)		≤0,200P/км^1/2
Каэфіцыент PMD	M	20 кабеляў
	Q	0,01%
	PMDQ	≤0,20P/км^1/2
Геаметрычныя характарыстыкі
Дыяметр абліцоўвання		125 ± 0,8 мм
Абліцоўванне без круглай		≤1,0%
Памылка канцэнтрацыі ядра/абліцоўвання		≤0,8 мм
Дыяметр валакна з пакрыццём (без вырошчвання)		245 ± 10 мкм
Дыяметр валакна з пакрыццём (афарбаваны)		250 ± 10 мкм
Памылка канцэнтрацыі абліцоўвання/пакрыцця		≤12,0 мм
Тэст на напружанне		100kpsi або 0,69GPA
Выдаленне пакрыцця (N)		1,0 ～ 9,0
Механічныя характарыстыкі
Страта Macrobend у 1550 нм	R = 15 мм, 10 абаротаў	≤0.03db
	R = 10 мм, 1turn	≤0.10db
	R = 7,5 мм, 1turn	≤0,5 дБ
Страта Macrobend у 1625 нм	R = 15 мм, 10 абаротаў	≤0.10db
	R = 10 мм, 1turn	≤0,20db
	R = 7,5 мм, 1turn	≤1.0db

Памерны малюнак:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Пакет:

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Патрабаванні да пакета:

Памер кардоннай скрынкі: 600*320*265 мм ， празрыстая ўшчыльняльная стужка "I" шрыфта ўшчыльняльнай скрынкі.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail

Схематычная схема драўлянай пласціны:

Памер драўлянай пласціны: 1200 *1000 мм.

Патрабаванні да ўкладвання: адзін пласт з шасці скрынак, укладваючы шэсць слаёў.

Абарона ў верхнім 4 прамым вуглом, а затым шчыльна выкарыстоўвайце "#" шрыфт.

5x2mm Waterproof Drop Cable SC/APC Connector Optical Fiber Pigtail
