Дуплекс LC/UPC Воданепранікальны круглы кабельны аптычныя валакнавыя шнуры (Accord Mini DLC раз'ём)

Прыкладанне:● Сістэмы FTTX/FTTH● Прыкладанні Ethernet● Спасылкі CATV● Аптычнае размеркаванне сігналу● Пасіўныя аптычныя сеткі (PON)● Прымяненне асновы, гарызантальныя і стаякі● Заўважаныя скрыні для кроплі тэрмінала● адкрытыя зоны; Суровае асяроддзеАсаблівасці:● Нізкая страта ўстаўкі, высокая страта......

Адправіць запыт

Апісанне Прадукта

Прыкладанне:

● Сістэмы FTTX/FTTH

● Прыкладанні Ethernet

● Спасылкі CATV

● Аптычнае размеркаванне сігналу

● Пасіўныя аптычныя сеткі (PON)

● Прымяненне асновы, гарызантальныя і стаякі

● Заўважаныя скрыні для кроплі тэрмінала

● адкрытыя зоны; Суровае асяроддзе

Асаблівасці:

● Нізкая страта ўстаўкі, высокая страта вяртання.

● Добра ў паўтаральнасці і абмене.

● 100% устаўка, страта вяртання, канцавы твар і.

● Інспекцыя перашкод.

● Выдатная механічная цягавітасць.

● Выкананне Telcordia GR-326-Core.

● Забяспечвае высокую прадукцыйнасць і надзейнасць у кіраванні аптычным кабелем.

● Хуткая і простая ўстаноўка і рэканфігурацыя.

● Простая апрацоўка, адсутнасць неабходнасці ў спецыяльным інструменце.

● Воданепранікальны IP68.

Тэхнічная спецыфікацыя:

Канструкцыі	Адзінка	Апісанні
Колькасць валакна		Дуплекс
Даўжыня хвалі	нм	1310/1550
Страта ўстаўкі	бяспекі	≤0.30
Страта вяртання	бяспекі	≥50 (UPC)
Колер кабельнай курткі		Чорны
Вонкавы дыяметр кабеля	мм	7,0 ± 0,2
Рэжым валакна		Адзін рэжым: G657 A2
Матэрыял кабельнай курткі		Lszh
Вага кабеля	Кг/км	38 （прыблізна）
Змест друку		Наладжвальны
Даўжыня	m	50 、 75 、 100 、 150 、 200、250 、 300 альбо наладжвальная (талерантнасць: ± 0,5 м)
Тып раздыма		Inputer:	Зрабіце Mini DLC/UPC раз'ём
		Вывад:	Дагавор Duplex LC/UPC раз'ём
Воданепранікальны клас		IP68
Працоўная тэмпература	℃	-40 ° C ~ +70 ℃
Тэмпература захоўвання	℃	-40 ° C ~ +70 ℃

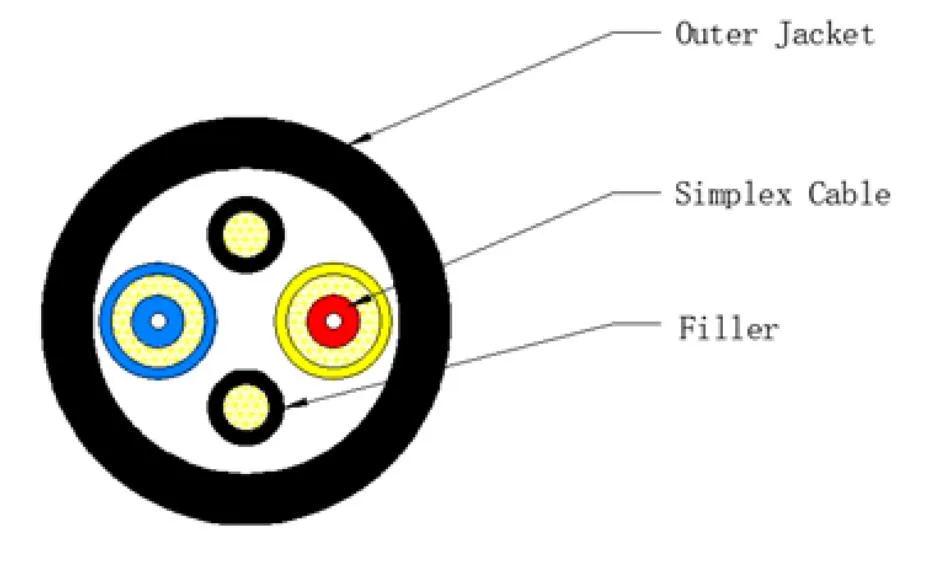

Кабельная структура:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Спецыфікацыя кабеля:

Прадмет	Змест	Важнасць
Шчыльнае буфернае валакно	Нумар	2
	Тып	G.657A2
	Дыяметр (мм)	0,90 ± 0,05
	Матэрыял	Lszh
	Колер	Бялок
Сімпатычны кабель	Матэрыял	Lszh
	Дыяметр (мм)	2,0 ± 0,1
	Колер	Сіні і жоўты
Стрыжань	Матэрыял	Lszh
	Дыяметр (мм)	1,3 ± 0,1
	Колер	Чорны
Вонкавая куртка	Матэрыял	Lszh
	Дыяметр (мм)	7,0 ± 0,2
	Колер	Чорны
	Таўшчыня (мм)	1,0 ± 0,1
Вага кабеля (кг/км) прыбл.		38 ± 3
Тэст на расцяжэнне (N)		Доўгатэрміновы: 400 N Кароткатэрміновы тэрмін: 800 N
Тэст згладжвання (N/10 см)		Доўгатэрміновы: 1000 Н/10 см Кароткатэрміновы тэрмін: 2200 Н/10 см
Мін. Радыс выгібу		10xod (статычны); 20xod (дынамічны)
Тэмпература ўстаноўкі		-40 ° С да +70 ° С.
Тэмпература захоўвання		-40 ° С да +70 ° С.

Performance of Cabled Optical Fiber

Прадукцыйнасць аптычнага валакна Cable (ITU-T Rec. G.657A2)

Прадмет	Спецыфікацыя
Тып валакна	Адзіны рэжым
Матэрыял валакна	Легаваны крэмній
Каэфіцыент паслаблення @ 1310 нм @ 1383nm @ 1460nm @ 1550 нм @ 1625nm	≤ 0,35 дБ/км ≤ 0,35 дБ/км ≤ 0,25 дБ/км ≤ 0,21 дБ/км ≤ 0,23 дБ/км
Даўжыня хвалі адсячэння кабеля	≤ 1260 нм
Даўжыня хвалі нулявой дысперсіі	1300 ~ 1324 нм
Нулявы нахіл	≤ 0,092 PS/(NM2.KM)
PMD @ 1550 нм	≤0,1 пс/км1/2
Храматычная дысперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625nm	≤3 пс/(нм. Км) ≤5,3 пс/(нм. Км) ≤18,0 пс/(нм. Км) ≤22 пс/(нм. Км)
Дыяметр поля рэжыму @ 1310 нм	8.5-9.3um
Памылка канцэнтрацыі ядра / апранутая	≤ 0,5 адзін
Дыяметр абліцоўвання	125,0 ± 0,7 адзін
Абліцоўванне без круглай	≤5%
Першасны дыяметр пакрыцця	242 ± 7 адзін
Канцэнтрычнасць першаснае пакрыццё / пакрыццё	≤10 мкм
Пакрыццё неразвітасці	≤0,7%
Паслабленне з стратай выгібу кабеля 10 павярніце 1 мандраль 15 мм 1 паварот 1 манрэль 10 мм 1 паварот 1 мандраль 7,5 мм	1550nm ≤ Δ 0,03 дБ/км 1550NM ≤ Δ 0,1 дБ/км 1550nm ≤ Δ 0,5 дБ/км

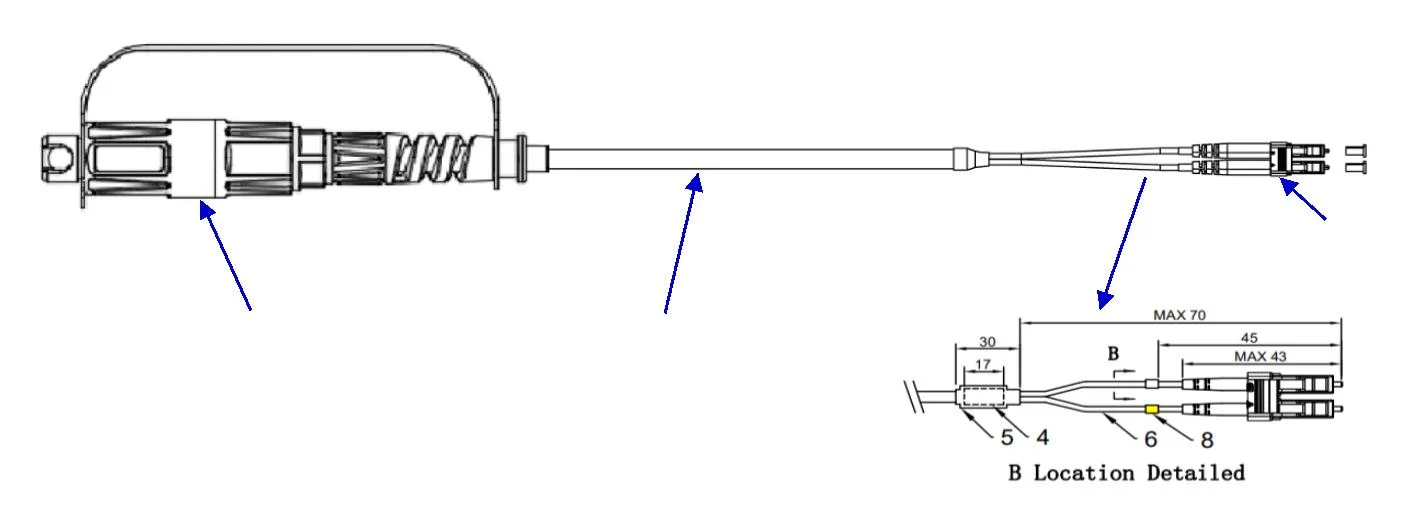

Памерны малюнак:

Duplex LC/UPC Waterproof Round Cable Optical Fiber Patch Cords Specification (Accord Mini DLC Connector)

Ніякі	Апісанне	QTY
1	SM G.657A2 2 ядра з 2,0 -мм валакна. OD7.0mm, чорны lszh	1
2	Міні -раз'ём DLC Чорны	1
3	Дуплекс LC3.0 для валакна з аднаразовым рэжымам, бэжавай, трубкай для раздыма IC, белы	2
4	Гумовая ўсаджвальная труба, чорная, OD 8,5 мм l = 17 мм	1
5	Гумовая цеплаадданая трубка, чорная, OD 8,5 м л-30 мм	2
6	Гнуткі ахоўны са сталёвай трубкай, OD 2,8 мм L = 52 мм	2
8	Цеплае ўсаджвальная трубка, белая /жоўтая OD3,0 мм l = 5 мм	2
