Цалкам дыэлектрычны саманясучы антэнны валаконна-аптычны кабель ADSS

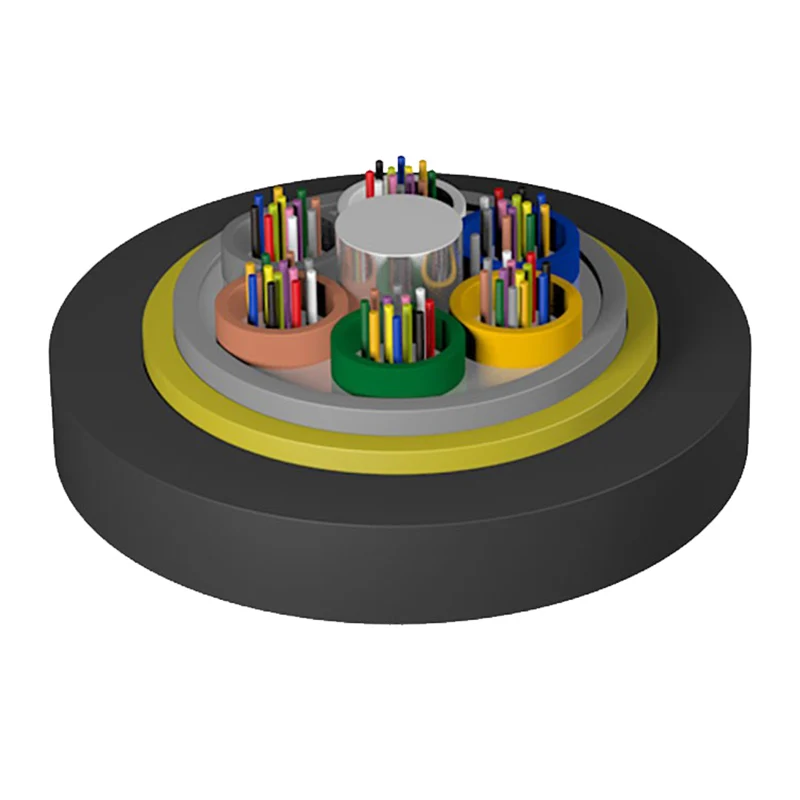

Увесь дыэлектрычны саманясучы антэнны валаконна-аптычны кабель ADSS мае структуру скручвання са свабодным пластом труб, а аптычнае валакно таўшчынёй 250 мкм пакрыта свабоднай трубкай, вырабленай з матэрыялу з высокім модулем, і свабодная трубка запоўнена воданепранікальным складам. Няшчыльная трубка (і напаўняльны трос) скручваюцца вакол неметалічнага цэнтральнага арматурнага стрыжня (FRP), каб утварыць кампактную жылу кабеля, а шчыліну стрыжня кабеля запаўняюць змазкай, якая блакуе ваду. Кабельны стрыжань экструдуецца з унутранай абалонкай з поліэтылену (PE), затым пакрываецца арамідам для ўзмацнення і, нарэшце, экструдуецца знешняй абалонкай з поліэтылену (PE) або вонкавай абалонкай з электрычным адсочваннем (AT).

Адправіць запыт

Апісанне Прадукта

Інжынерная дасканаласць і вытворчы фонд

Вытворчасць стЦалкам дыэлектрычны саманясучы антэнны валаконна-аптычны кабель ADSSзасяроджаны на духу майстэрства. Наша група кіруе чатырма спецыялізаванымі аб'ектамі - якія ахопліваюць кабелі для ўнутраных і вонкавых памяшканняў, кампаненты ODN і сеткавае абсталяванне - гарантуючы, што кожны кампанент адпавядае строгім міжнародным стандартам.

Сертыфікаваная якасць: нашы вытворчыя працэсы паслядоўна атрымалі сертыфікаты ISO9001 і ISO45001.
Сусветнае прызнанне: прадукты Orientalfiber шырока выкарыстоўваюцца аператарамі сувязі і радыё/тэлевізійнай прамысловасцю ва ўсім свеце, даказваючы сваю надзейнасць у буйнамаштабных інжынерных праектах.

Асноўная тэхнічная структура

TheЦалкам дыэлектрычны саманясучы антэнны валаконна-аптычны кабель ADSSвыкарыстоўвае складаную структуру скручвання пласта трубкі. Такая канструкцыя забяспечвае абарону аптычных валокнаў 250 мкм у высокамодульных трубках, запоўненых спецыялізаваным воданепранікальным складам.

Трывалы элемент: цэнтральны стрыжань з неметалічнага FRP (пластыку, армаванага валакном) прадухіляе электрамагнітную індукцыю.
Блакаванне вады: стрыжань кабеля запоўнена змазкай, якая блакуе ваду, каб прадухіліць пранікненне вільгаці.
Ўзмацненне: высокатрывалыя арамідныя ніткі прымяняюцца для забеспячэння неабходнага нацяжэння для пад'ёмнікаў з вялікім пралётам.
Знешняя абарона: у залежнасці ад інтэнсіўнасці электрычнага поля, мы забяспечваем знешнюю абалонку з поліэтылену (PE) або антытрэкінга (AT).

Перспектыва закупак: Рашэнне праблем з падключэннем

1. Устаноўка Live-Line і эфектыўнасць

Асноўнай праблемай пры разгортванні сеткі з'яўляецца кошт адключэння электрычнасці. TheЦалкам дыэлектрычны саманясучы антэнны валаконна-аптычны кабель ADSSадУсходняе валакноможа быць усталяваны без адключэння электраэнергіі, значна скарачаючы час прастою і працоўныя выдаткі для пастаўшчыкоў камунальных паслуг.

2. Экалагічная ўстойлівасць і механічная трываласць

З максімальнай даўжынёй пралёта, якая перавышае 1000 м, гэты кабель распрацаваны, каб вытрымліваць моцныя галалёдныя нагрузкі і вялікую хуткасць ветру. Яго лёгкая канструкцыя зніжае механічную нагрузку на існуючыя вежы і апоры, забяспечваючы захаванне структурнай цэласнасці лініі электраперадачы.

3. Сумяшчальнасць з высокім напругай і даўгавечнасць

TheЦалкам дыэлектрычны саманясучы антэнны валаконна-аптычны кабель ADSSспецыяльна распрацаваны для асяроддзяў высокага напружання. Для ліній 110 кВ і 220 кВ выкарыстанне нашай абалонкі AT (Анты-трэкінг) прадухіляе электрычную эрозію, падтрымліваючы праектны тэрмін службы больш за 30 гадоў.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Тэхнічныя параметры

спасылка Вонкавы дыяметр (мм)	спасылка Вага (кг/км)		Рэк. Штодзённы макс. Працоўнае напружанне (кН)	Максімальна дапушчальнае працоўнае напружанне (кН)	Трываласць на разрыў (кН)	Сіла члена CSA (мм2)	Модуль пругкасці (кН/мм2)	Каэфіцыент цеплавога пашырэння ×10-6/K	Прыдатны Span (Стандарт NESC, м)
спасылка Вонкавы дыяметр (мм)	ПЭ абалонка	AT абалонка	Рэк. Штодзённы макс. Працоўнае напружанне (кН)	Максімальна дапушчальнае працоўнае напружанне (кН)	Трываласць на разрыў (кН)	Сіла члена CSA (мм2)	Модуль пругкасці (кН/мм2)	Каэфіцыент цеплавога пашырэння ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Тэмпература захоўвання/працоўная: -40℃-+70℃

Аптычныя характарыстыкі

Валаконна-аптычны тып	（+20℃）				прапускная здольнасць		лікавая апертура	Абрэзаць даўжыню хвалі аптычнага кабеля
Валаконна-аптычны тып	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	лікавая апертура	Абрэзаць даўжыню хвалі аптычнага кабеля
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.655	---	---	≤0,40 дБ/км	≤0,23 дБ/км	---	---	---	≤1450 нм
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц·км	≥500 МГц·км	0,200±0,015 NA	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц·км	≥500 МГц·км	0,275±0,015 NA	---

Заўвага:

а. Толькі частка кабеляў ADSS пералічана ў табліцы, кабелі ADSS з іншымі пралётамі можна запытаць у прадаўцоў.

б. Характарыстыкі ў табліцы атрыманы пры ўмове адсутнасці перападу вышынь і прагіну ўстаноўкі 1%

в. Колькасць валокнаў ад 2 да 72, ідэнтыфікацыя валокнаў адпавядае нацыянальнаму стандарту

Ужыванне: саманясучая антэна

Асноўныя характарыстыкі і прадукцыйнасць

Аптымальныя памеры: невялікі дыяметр кабеля памяншае ўздзеянне фактараў навакольнага асяроддзя, такіх як вецер і лёд.

Выдатныя ўласцівасці на расцяжэнне: Дакладная колькасць араміднай пражы разлічваецца для кожнага праекта, каб адпавядаць патрабаванням да канкрэтнага дыяпазону.

Адпаведнасць: Наш кабель ADSS цалкам адпавядае стандартам IEEE 1222 і IEC 60794-1.

Тэрмастабільнасць: Захоўвае выдатную прадукцыйнасць у шырокім дыяпазоне працоўных тэмператур.

Стратэгічныя прыкладання

Цалкам дыэлектрычны саманясучы антэнны валаконна-аптычны кабель ADSS з'яўляецца пераважным выбарам для:

Тэлекамунікацыі: магістральныя лініі аператарскага ўзроўню і перадача дадзеных па лакальнай сеткі.

Энергетыка: ЛЭП высокага напружання рознага ўзроўню (ад 10кВ да 220кВ).

Прамысловая інфраструктура: франтальныя злучэнні электраэнергіі, чыгуначнага транспарту і аўтамабільных дарог.

Часта задаюць пытанні (FAQ)

Пытанне: Як вызначаецца матэрыял вонкавай абалонкі для розных узроўняў напружання?

A: Для ліній электраперадачы 10 кВ і 35 кВ звычайна выкарыстоўваецца абалонка з поліэтылену (PE). Для ліній 110 кВ і 220 кВ мы разлічваем напружанасць электрычнага поля ў кропцы падвешвання і выкарыстоўваем вонкавую абалонку AT (Анты-трэкінг) для прадухілення дэградацыі.

Пытанне: Якая максімальная магчымасць пралёту ў кабеляў Orientalfiber ADSS?

A: У той час як пралёты вар'іруюцца ў залежнасці ад патрабаванняў праекта, цалкам дыэлектрычны саманясучы паветраны валаконна-аптычны кабель ADSS можа быць распрацаваны для пралётаў больш за 1000 м.

Пытанне: Ці можна выкарыстоўваць гэты кабель на існуючых электравышках?

A: Так. Паколькі ён лёгкі і неметалічны, ён ідэальна падыходзіць для дадання камунікацыйных магчымасцей да існуючай інфраструктуры размеркавання і перадачы электраэнергіі без значнай вагі.
