Браніраваны канальны валаконна-аптычны падзельны кабель

Orientalfiber засяроджваецца на даследаваннях і распрацоўках, вытворчасці і пастаўках высокапрадукцыйных аптычных кабеляў сувязі, а валаконна-аптычны падводны кабель Armored Duct Bow-type з'яўляецца асноўным прадуктам аптычнай перадачы, прызначаным для кабельных каналаў і сцэнарыяў FTTH. У гэтым прадукце ў якасці асноўнага падраздзялення аптычнай сувязі выкарыстоўваецца ўводны кабель-матылёк, прыняты стандартызаваны канструктыўны дызайн з элементамі ўзмацнення, воданепранікальнымі матэрыяламі і браніраванымі слаямі, і ён стабільна выконвае задачы перадачы аптычнага сігналу ў разнастайных умовах пракладкі.

Адправіць запыт

Апісанне Прадукта

Валаконна-аптычны падводны кабель Orientalfiber Armored Duct Bow-type - гэта спецыялізаваны аптычны кабель сувязі, прызначаны для пракладкі каналаў. З падводным кабелем-матыльком у якасці цэнтральнага падраздзялення аптычнай сувязі ён абсталяваны паралельнымі ўзмацняльнымі элементамі з абодвух бакоў, абгорнуты воданепрымальнай стужкай і алюмініевай стужкай для абароны і пакрыты экструдаванай вонкавай абалонкай. Гэты структураваны прадукт прызначаны для стабільнай перадачы аптычнага сігналу ў праектах FTTH і кабельных сістэмах каналаў і з'яўляецца важным дапаможным прадуктам для пабудовы аптычных сетак.

Асноўныя перавагі і пункты продажу

Стабільныя механічныя характарыстыкі

Гэты прадукт створаны з прафесійным канструктыўным дызайнам, які адрозніваецца выдатнай устойлівасцю да расцяжэння і раздушвання. Убудаваныя армавальныя элементы і браніраваны пласт эфектыўна абараняюць унутранае аптычнае валакно, пазбягаючы пашкоджанняў, выкліканых знешняй сілай экструзіі або выцягвання падчас будаўніцтва і штодзённага выкарыстання, забяспечваючы доўгатэрміновую стабільную працу прадукту ў складаных умовах.

Зручнае будаўніцтва і абслугоўванне

Прыняўшы унікальную канаўку канаўкі, Orientalfiber Armored Duct Bow-type валаконна-аптычны падзельны кабель падтрымлівае хуткую зачыстку і зрошчванне, што значна спрашчае працэс будаўніцтва на месцы, скарачае перыяд мантажу і памяншае цяжкасці наступнага тэхнічнага абслугоўвання і рамонту.

Надзейная воданепранікальнасць

Прадукт мае сухую структуру і прафесійны воданепранікальны дызайн, які можа эфектыўна блакаваць вільгаць і пранікненне вады. Ён прыстасоўваецца да вільготных і забалочаных асяроддзях каналаў, прадухіляючы пашкоджанне вады ад уплыву на характарыстыкі перадачы прадукту і падаўжаючы тэрмін службы кабеля.

Завадская падтрымка перад спыненнем працы

Каб задаволіць патрэбы стандартызаванага інжынернага будаўніцтва, гэты прадукт падтрымлівае фабрычнае папярэдняе спыненне. Уніфікаваная апрацоўка на заводзе забяспечвае нязменнасць якасці і прадукцыйнасці прадукцыі, зніжае колькасць памылак апрацоўкі на месцы і адпавядае стандартам будаўніцтва вялікіх і сярэдніх праектаў аптычных сетак.

Тэхнічныя характарыстыкі

Orientalfiber забяспечвае разнастайныя рашэнні па тэхнічнай канфігурацыі для валаконна-аптычнага падводнага кабеля Armored Duct Bow для задавальнення індывідуальных патрэб розных праектаў:

Структура стрыжня: цэнтральны матылёк падводнага кабеля + двайныя паралельныя элементы ўзмацнення
Ахоўны пласт: воданепрымальная намотка стужкі + браняваны пласт алюмініевай стужкі
Матэрыял абалонкі: высокатрывалы зносаўстойлівы і ўстойлівы да карозіі палімерны матэрыял
Канструктыўныя асаблівасці: сухая канструкцыя, якая блакуе ваду, стандартная форма канаўкі для лёгкай канструкцыі
Асяроддзе прымянення: адаптацыя да ўнутранай і вонкавай пракладкі паветраводаў, падыходзіць для звычайных дыяпазонаў тэмпературы і вільготнасці камунікацыйнай тэхнікі

Поля прымянення

Валаконна-аптычны падводны кабель Orientalfiber Armored Duct з яго стабільнай прадукцыйнасцю шырока выкарыстоўваецца ў розных сцэнарыях аптычнай сувязі і ахоплівае наступныя ключавыя вобласці:

Пабудова сеткі FTTH (Fiber To The Home), якая забяспечвае стабільную аптычную перадачу для шырокапалоснага доступу ў жылых памяшканнях
Праекты стандартных кабельных каналаў айчынных і замежных аператараў тэлекамунікацыйнай галіны
Сістэмы радыё- і тэлесувязі і перадачы інфармацыі
Сістэмы перадачы дадзеных лакальнай сеткі ў прамысловых сцэнарах
Праекты падлучэння аптычнай сувязі ў электраэнергетыцы, чыгуначным транспарце, аўтамабільных дарогах і іншых галінах інфраструктуры

Асаблівасць

Сухая структура і блакаванне вады

Выдатная ўстойлівасць да расцяжэння і раздушвання

Канструкцыя канаўкі палягчае зачыстку і зрошчванне

Ужыванне

Разводка кабеляў у канале

FTTH (валаконна да дому)

Папярэдне скончаны на заводзе

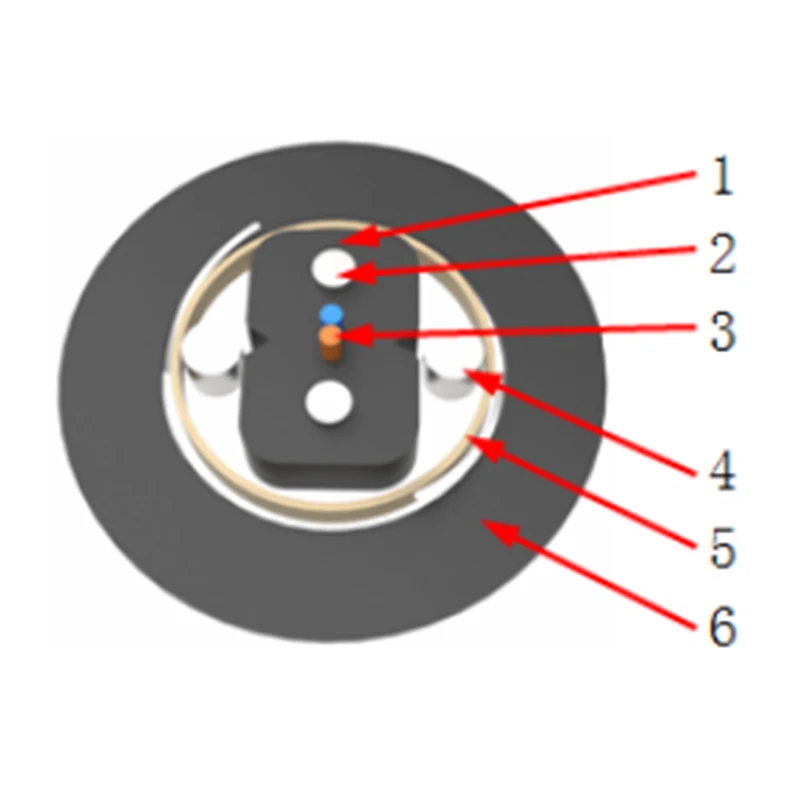

Структура і матэрыял

няма	Пункт	Матэрыял
1	Унутраная абалонка	ПВХ, ЛСЖ
2	Сіла члена	Сталёвы дрот, FRP, KFRP
3	Абалоніна	G.652D (B1.3), G.657A1 (B6a1), G.657A2 (B6a2) ...
4	Апорны член сілы	Сталёвы дрот, FRP
5	Воданепранікальны матэрыял	Воданепрымальная стужка
6	Бранявы пласт	Алюмініевая стужка
7	Вонкавая абалонка	LSZH、PE
8	Колер	Чорны

Armored Duct Bow-type Fiber Optic Drop Cable

Уласцівасць кабеля

Тып кабеля	Вымярэнне		Трываласць на разрыў		Ўстойлівасць да раздушвання		Радыус выгібу
	адзінка	Кабель	Доўгі тэрмін	Кароткі тэрмін	Доўгі тэрмін	Кароткі тэрмін	Статычны	Дынамічны
	(мм)		(N)		(Н/100 мм)		—
GJYXFHA – 1/2/4	2,0×3,0	7.5	300	600	1000	2200	10·D	20·D
GJYXHA – 1/2/4	2,0×3,0	7.5	300	600	1000	2200	10·D	20·D

Заўвагі: D = дыяметр кабеля.

Характарыстыка абалоніны

Тып валакна	Аслабленне (макс.)		Макрастраты на выгіне (макс.)
	1310 нм	1550 нм	Φ30 мм 10 кругоў (паваротаў)	Φ20 мм 1 круг (паварот)	Φ15 мм 1 круг (паварот)	Φ32 мм 1 круг (паварот)	Φ60 мм 100 кругоў (паваротаў)
	(дБ/км)		(дБ)
G.652 D	0.40	0.30	Няма	Няма	Няма	0,05 пры 1550 нм	0,05 пры 1625 нм
G.657 A1	0.40	0.30	0,25 пры 1550 нм 1,00 пры 1625 нм	0,75 пры 1550 нм 1,50 пры 1625 нм	Няма	Няма	Няма
G.657 A2	0.40	0.30	0,03 пры 1550 нм 0,10 пры 1625 нм	0,1 пры 1550 нм 0,2 пры 1625 нм	0,5 пры 1550 нм 1.0 пры 1625 нм	Няма	Няма

Экалагічная эфектыўнасць

Транспарціроўка і захоўванне	Ўстаноўка	Аперацыя	Заўвагі
-40℃ — +60℃	-30℃ — +50℃	-40℃ — +60℃	RoHS
