Папярэдне завершаны круглы валаконна-аптычны кабель

Папярэдне завершаныя круглыя валаконна-аптычныя кабелі забяспечваюць трывалае і герметычнае рашэнне для злучэння "Валаконна да дому" (FTTH) праз хуткую і дакладную сістэму злучэння, скарачаючы час мантажу, тэхнічныя памылкі і абслугоўванне. Акрамя таго, гэта гарантуе высокую надзейнасць і даўгавечнасць сеткі.

Адправіць запыт

Апісанне Прадукта

Катэгорыя прадукту: Рашэнні для падключэння "Валаконна да дома" (FTTH).
Асноўная функцыя: хуткаразгортвальны падключальны кабель з узмоцненым канцом SC/APC.
Адпаведнасць: Адпавядае стандартам IEC 61754-4 для прадукцыйнасці аптычнага інтэрфейсу.

Orientalfiber прадастаўляе круглы валаконна-аптычны падзельны кабель з папярэдне заканчэннем у якасці высокапрадукцыйнага рашэння для разгортвання оптавалакна ў жылых і камерцыйных памяшканнях. Распрацаваны Jiangsu Xuben Photoelectric Technology Co., Ltd, гэты кабель аб'ядноўвае надзейную механічную абарону з дакладнымі канструктарамі для забеспячэння стабільнай перадачы сігналу ў розных умовах навакольнага асяроддзя.

Вызначэнне прадукту і функцыянальны аб'ём

Круглы аптычны валаконна-аптычны кабель з папярэдне завершанай канцоўкай - гэта спецыялізаваная аптычная зборка, якая складаецца з круглага кабеля высокай трываласці даўжынёй 5 мм з завадской заканчэннем з узмоцненым раздымам SC/APC. У адрозненне ад стандартных кабеляў з палявой наканечнікам, гэта рашэнне з папярэдне раз'ёмамі пазбаўляе ад неабходнасці зрошчвання на месцы на абаненцкім баку, выкарыстоўваючы высакаякасны цырконіевы наканечнік для падтрымання нізкіх уносімых і высокіх зваротных страт на працягу ўсяго тэрміну службы сеткі.

Асноўныя перавагі і тэхнічная дасканаласць

1. Дакладнае машынабудаванне

Папярэдне завершаны круглы валаконна-аптычны падзельны кабель мае ўзмоцнены раз'ём SC/APC на баку А, які забяспечвае герметычнае, устойлівае да надвор'я злучэнне. Выкарыстанне цырконіевых наканечнікаў гарантуе стабільнае выраўноўванне, зніжаючы рызыку пагаршэння сігналу з-за ваганняў тэмпературы або механічнай вібрацыі.

2. Палепшаная трываласць

Створаная для даўгавечнасці канструкцыя кабеля ўключае:

Знешняя абалонка HDPE/LSZH: забяспечвае ўстойлівасць да ўльтрафіялетавага выпраменьвання і ўздзеяння навакольнага асяроддзя.

Кампаненты, якія блакуюць ваду: інтэграваныя шкловалакно і арамідныя ніткі прадухіляюць пранікненне вільгаці.

Валаконна G657A1/A2: забяспечвае выдатную прадукцыйнасць, неадчувальную да выгібу, што важна для цеснай маршрутызацыі ў гарадскіх умовах FTTH.

3. Аптымізаваная эфектыўнасць разгортвання

Выкарыстоўваючы круглы валаконна-аптычны падзельны кабель з папярэдняй заканчэннем, аператары сувязі могуць значна скараціць час мантажу. "Адкрыты канец" на баку B дазваляе лёгка працягнуць праз трубаправоды перад канчатковым завяршэннем у пункце размеркавання.

Поля прымянення

Універсальнасць круглага валаконна-аптычнага кабеля з папярэдне заканчэннем робіць яго прыдатным для розных сектараў з высокім попытам:

Тэлекамунікацыі: FTTH-злучэнні "апошняй мілі" для інтэрнэт-правайдэраў, якія працуюць у хатніх умовах.

Вяшчанне: перадача сігналу для сетак радыё і тэлебачання.

Прамысловая інфраструктура: франтальныя злучэнні для разумных сетак, чыгуначнага транспарту і сістэм маніторынгу шашы.

Лакальныя сеткі (LAN): Высакахуткасная перадача даных для кампуса або офісных комплексаў.

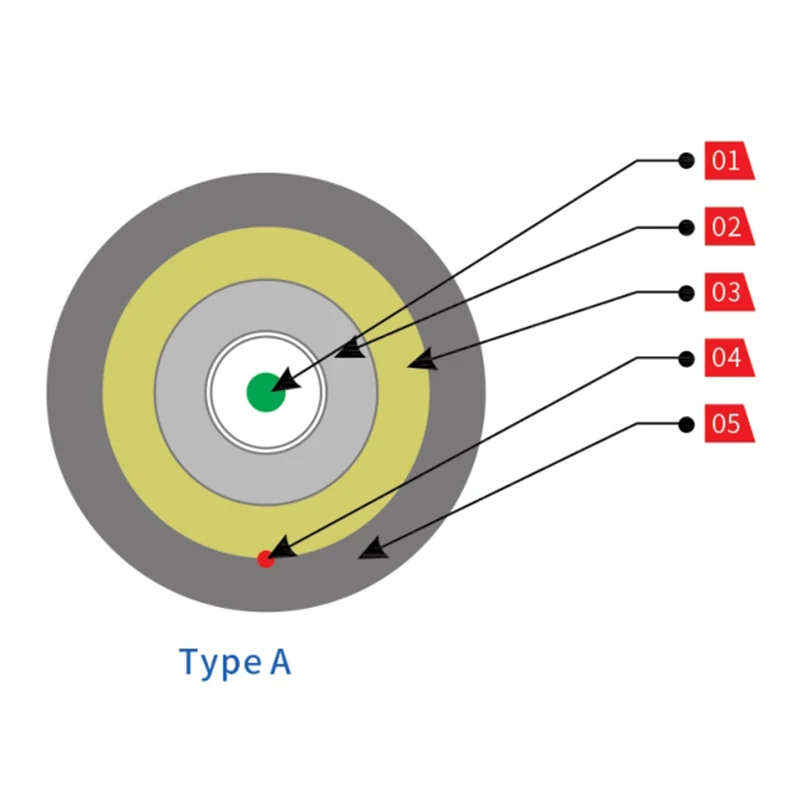

Чарцёж структуры

Буфер 900 мкм

PBT трубка

Водаблакуючыя буферы з шкловалакна і араміднай пражы

Рыпкорд

Куртка LSZH

Pre-terminated Round Fiber Optic Drop Cable

Тып А

Буфер 900 мкм

Унутраная абалонка

Водаблакуючыя буферы з шкловалакна і араміднай пражы

Сіла члена

Рыпкорд

Вонкавая абалонка

Лінія сіняга колеру

Pre-Terminated Round Fiber Optic Drop Cable

Тып Б

Дэталі раздыма

Мадэль: тып E

Колер: чорны

Матэрыял: PC+ABS

Раз'ём: SC/APC

Дастасавальны кабель: кабель 5 мм

Характарыстыка

Модульная канструкцыя, лёгка пашыраецца

Ён можа працаваць і быць усталяваны звонку

Ступень абароны: IP68

RL: ≥55 дБ

Pre-Terminated Round Fiber Optic Drop Cable

Аптычныя характарыстыкі

Параметр	Каштоўнасць
Тып раздыма	Тып E
Уносныя страты ў раздыме (дБ)	IL: ≤0,3 дБ Макс. 0,3 дБ + 0,4 дБ/км * L (км) пры 1310 нм Макс. 0,3 дБ + 0,35 дБ/км * L (км) пры 1550 нм у адпаведнасці з IEC 61300-3-4 Метад B
Адваротныя страты раздыма (дБ)	RL: ≥55 дБ Мін. 60 дБ пры 1310 і 1550 нм Згодна з IEC 61300-3-6
Даўжыня кабеля (м)	50, 100, 150, 200, 250 і г.д
Ступень абароны	IP 68

Кабельная зборка

Ўносныя страты: Макс. 0,3 дБ + 0,35 дБ/км * L (км) пры 1310 нм

Макс. 0,3 дБ + 0,21 дБ/км * L (км) пры 1550 нм

У адпаведнасці з IEC 61300-3-4 метад B

Зваротныя страты: Мін. 60 дБ пры 1310 і 1550 нм

Згодна з IEC 61300-3-6

Механічныя характарыстыкі

Пункт	Метад тэставання	Патрабаванне
Трываласць на разрыў	IEC 60794-1-E1 (1000 Н/1 гадзіна)	Падаўжэнне валакна ≤0,40% Рэшткавае падаўжэнне ≤ 0,05% Змяненне згасання ≤ 0,1 дБ пры 1550 нм
Плясканне	IEC 60794-1-E3 (1000 Н/100 мм за 15 хвілін)	Змяненне згасання ≤ 0,1 дБ пры 1550 нм
Ўздзеянне	IEC 60794-1-2-E4 (Удар 5 Н.м і D=300 мм)	Змяненне згасання ≤ 0,1 дБ пры 1550 нм
Скрут	IEC 60794-1-2-E7 (Нагрузка 25 Н і 10 цыклаў)	Змяненне згасання ≤ 0,1 дБ пры 1550 нм
Скрыўленне	IEC 60794-1-2-E6 (D=100 мм і нагрузка 55 Н, 25 цыклаў)	Змяненне згасання ≤ 0,1 дБ пры 1550 нм
Дыяпазон тэмператур	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Змяненне згасання ≤ 0,2 дБ пры 1550 нм
Пранікненне вады	IEC 60794-1-2-F5A (3 м у даўжыню, 1 м у вышыню, 24 гадзіны)	Канчатковая ўцечка вады
Ўсаджванне абалонкі	EIA-RS-455-86 (85°C, 4 гадзіны) EIA-RS-455-86（85°C，4 小时）	≤ 5,0%
RoHs (2011/65/ЕС)	Адпавядае
