Плоскі валаконна-стужачны валаконна-аптычны кабель

У хутка развіваецца ландшафце перадачы даных з высокай шчыльнасцю валаконна-аптычны кабель з плоскім валакном ад пастаўшчыка Orientalfiber з'яўляецца найважнейшым рашэннем для сучаснай сеткавай архітэктуры. Гэты кабель, выраблены кампаніяй Jiangsu Xuben Photoelectric Technology Co., Ltd, распрацаваны для максімальнага выкарыстання прасторы ў перагружаных каналах і цэнтрах апрацоўкі дадзеных. Выкарыстоўваючы дакладна выраўнаваную істужачную структуру, гэта забяспечвае вялікую колькасць валокнаў у кампактным профілі, гарантуючы, што аператары сувязі і прамысловыя прадпрыемствы могуць маштабаваць сваю прапускную здольнасць без пашырэння фізічнай інфраструктуры.

Адправіць запыт

Апісанне Прадукта

Вызначэнне прадукту і тэхнічны агляд

Плоскавалаконны істужачны валаконна-аптычны кабель - гэта аптычнае асяроддзе перадачы высокай шчыльнасці, у якім некалькі асобных валокнаў злучаны разам у плоскі арганізаваны шэраг. Гэты стрыжань стужкі абаронены пластом першакласнай араміднай пражы, якая служыць узмоцненай сілай, каб забяспечыць неабходную трываласць на разрыў для ўстаноўкі і працяглай працы. Каб адпавядаць разнастайным патрабаванням бяспекі і аховы навакольнага асяроддзя, кабель мае надзейную вонкавую абалонку з полівінілхларыду (ПВХ) або матэрыялу з нізкім утрыманнем дыму без галагенаў (LSZH).

Асноўныя функцыі і асноўныя перавагі

Высокаінтэграваная канструкцыя стужкі: плоская геаметрыя арганізуе валакна ў групы, што дазваляе значна меншы дыяметр кабеля ў параўнанні з традыцыйнымі канфігурацыямі свабодных труб.

Араміднае армаванне: уключэнне высокамодульнай араміднай пражы забяспечвае валаконна-аптычнаму кабелю з плоскім валакном стужкі трываласць, неабходную для вертыкальнага і гарызантальнага нацягвання без рызыкі пашкоджання шкляных стрыжняў.

Экалагічная ўстойлівасць: знешняя абалонка распрацавана так, каб быць устойлівай да карозіі, воданепранікальнай і ўстойлівай да ультрафіялету, што забяспечвае стабільную працу ў розных памяшканнях і на адкрытым паветры.

Адпаведнасць патрабаванням бяспекі: з опцыямі абалонкі LSZH кабель адпавядае міжнародным стандартам вогнеўстойлівасці (IEC 60332-1 або IEC 60332-3C), што робіць яго прыдатным для будынкаў з высокай загружанасцю і транспартных сістэм.

Тэхнічныя характарыстыкі

Тып валакна: сумяшчальны з одномодовым (G.652D, G.657A) і шматмодавым (OM1 да OM4) валакном.

Арматурны блок: шматжыльная арамідная пража.

Матэрыялы вонкавай абалонкі: ПВХ (адпавядае патрабаванням UL OFNR/OFNP) або LSZH (з нізкім утрыманнем дыму, без галагенаў).

Механічныя стандарты: цалкам адпавядае стандартам YD/T 1258.5, ICEA-596, GR-409 і IEC 60794-2-30.

Тэмпературны дыяпазон: прызначаны для надзейнай працы пры стандартных тэмпературах тэлекамунікацыйнага асяроддзя.

Разнастайныя вобласці прымянення

Універсальнасць істужачнага валаконна-аптычнага кабеля з плоскім валакном робіць яго пераважным выбарам для розных галін:

Цэнтры апрацоўкі дадзеных: ідэальна падыходзяць для злучэння серверных стоек высокай шчыльнасці з выкарыстаннем тэхналогіі тэрмінацыі MPO/MTP.

Размеркаванне ўнутры памяшканняў: выкарыстоўваецца для магістральных кабеляў у камерцыйных офісных будынках і цэнтральных абменных пунктах.

Камунікацыйнае абсталяванне: дзейнічае як асноўнае злучэнне паміж дакладнымі прыборамі і сеткавым абсталяваннем.

Прамысловыя сістэмы: забяспечвае надзейныя каналы перадачы дадзеных для электрычных сетак, маніторынгу чыгуначнага транспарту і сістэм сувязі на шашы.

Вытворчая сіла: Jiangsu Xuben Photoelectric Technology Co., Ltd

Якасць істужачнага валаконна-аптычнага кабеля з плоскім валакном пацвярджаецца прамысловым маштабам і тэхнічным вопытам кампаніі Jiangsu Xuben Photoelectric Technology Co., Ltd.

Інфраструктура: група кіруе чатырма спецыялізаванымі заводамі агульнай плошчай 15 000 квадратных метраў.

Аб'ём вытворчасці: з гадавым аб'ёмам вытворчасці ў 20 мільёнаў долараў ЗША, кампанія падтрымлівае магутнасць для забеспячэння буйнамаштабных глабальных інжынерных праектаў.

Кіраванне якасцю: аб'ект атрымаў сертыфікаты ISO9001 і ISO45001, якія гарантуюць, што кожны метр кабеля адпавядае самым высокім духам майстэрства.

Сусветная рэпутацыя: прадукты Orientalfiber выкарыстоўваюцца аператарамі сувязі і лідэрамі прамысловасці ва ўсім свеце, прызнаныя за іх вытанчаную вытворчасць і прафесійную паслядоўнасць.

Перавагі перад стандартнымі альтэрнатывамі

У параўнанні з традыцыйнымі канструкцыямі з валокнаў, стужка Orientalfiber прапануе:

Эфектыўнасць масавага зрошчвання: Тэхнікі могуць зрошчваць 12 валокнаў адначасова, значна зніжаючы выдаткі на ўстаноўку.

Лепшы паветраны паток: кампактны, плоскі профіль валаконна-аптычнага кабеля з плоскім валакном дазваляе лепш вентыляваць кабельныя латкі і серверныя шафы.

Надзейная абарона: у адрозненне ад бюджэтных альтэрнатыў, наша выкарыстанне высакаякаснага араміду гарантуе, што кабель не правісне і не расцягнецца з цягам часу ў вертыкальных прылажэннях.

Характарыстыка

Высокаінтэграваны дызайн валаконнай стужкі

Армавальны элемент з араміду надае кабелю выдатную трываласць на разрыў

Знешні матэрыял устойлівы да карозіі, воданепранікальны, устойлівы да ультрафіялету, вогнеўстойлівы і экалагічна чысты.

Прыкладанні

Унутранае размеркаванне кабеля

Узаемасувязь паміж прыборамі, абсталяваннем сувязі

Патчкорд і касічка

Стандарты

Адпавядаюць стандартам YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 і г.д., а кабель з ПВХ адпавядае патрабаванням сертыфікацыі UL OFNR і OFNP: Розная абалонка LSZH адпавядае сертыфікацыі IEC 60332-1 або IEC 60332-3C.

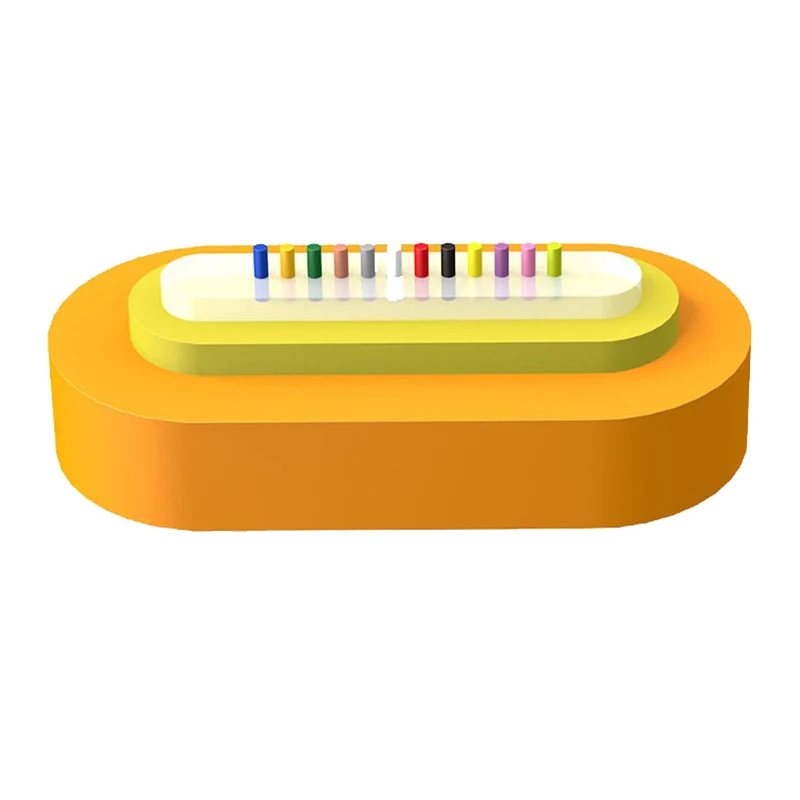

Чарцёж структуры

1. Абалоніна

2. Валаконная стужка

3. Арамідная пража

4. Пінжак

Flat Fiber Ribbon Fiber Optic Cable

Тэхнічныя параметры

Мадэль кабеля	Колькасць абалоніны	Вага кабеля (спасылка) (кг/км)	Трываласць на разрыў Доўгі/Кароткатэрміновы	Устойлівасць да раздушвання Доўгі/Кароткатэрміновы (Н/100 мм)	Радыус выгібу Дынамічны/Статычны (мм)
4	(3,7±0,3)*(2,3±0,3)	4 валаконная стужка	4.7	6.6	80/150	300/1000	25D/12,5D
6	(4,2±0,4)*(2,5±0,2)	6 валаконная стужка	5.1	7.3
12	(4,8±034)*(2,3±0,3)	12 валаконная стужка	5.9	8.0

Аптычныя характарыстыкі

Тып валакна	Згасанне				OFL	Прапускная здольнасць эфектыўнага рэжыму	10 Гбіт/с. Даўжыня канала Ethernet	Мінімальны радыус выгібу
Стан	1310/1550 нм		850/1300 нм		850/1300 нм	850 нм	850 нм	/
Стан	Тыповае значэнне	Максімальнае значэнне	Тыповае значэнне	Максімальнае значэнне	850/1300 нм	850 нм	850 нм	/
Адзінка	дБ/км	дБ/км	дБ/км	дБ/км	МГц.км	МГц.км	m	мм
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
