Унутраны істужачны валаконна-аптычны кабель

Orientalfiber пастаўляе высакаякасны істужачны валаконна-аптычны кабель для памяшканняў у якасці поўнага рашэння для валаконна-аптычнай сеткі. Гэты кабель выкарыстоўвае валаконна-аптычную стужку ў якасці асяроддзя перадачы, адрозніваючыся высокай інтэграцыяй, стабільнай перадачай сігналу і лёгкай устаноўкай. Ён шырока выкарыстоўваецца ў сістэмах размеркавання ўнутры памяшканняў, узаемасувязі абсталявання і сістэм сувязі.

Адправіць запыт

Апісанне Прадукта

Унутраны істужачны валаконна-аптычны кабель выкарыстоўвае валаконна-аптычную стужку ў якасці аптычнага асяроддзя перадачы. Валаконна-аптычная стужка ўстаўляецца ў свабодную трубку, зробленую з высокамодульнага матэрыялу, а затым пакрываецца пластом араміднай армаванасці. Знешні пласт экструдаваны з абалонкай з полівінілхларыду (ПВХ). Гэтая канструктыўная канструкцыя забяспечвае надзейную працу і зручную эксплуатацыю ў памяшканні.

Асноўныя характарыстыкі

Высокаінтэграваны дызайн валаконнай стужкіСтруктура валаконнай стужкі забяспечвае высокую шчыльнасць валакна ў кампактнай форме, што спрашчае кіраванне і ўстаноўку. Ён падтрымлівае эфектыўнае злучэнне з раздымамі MT/MTP, прыдатным для сцэнарыяў з высокай шчыльнасцю праводкі.

Выдатная трываласць на разрыў Абсталяваны арамідным умацаваннем, кабель забяспечвае моцную ўстойлівасць да расцяжэння, каб вытрымліваць знешнія сілы падчас будаўніцтва і выкарыстання, забяспечваючы стабільнасць сігналу.
Трывалы знешні матэрыял Знешняя абалонка ўстойлівая да карозіі, воданепранікальная, устойлівая да ўльтрафіялету, вогнеўстойлівая і экалагічна чыстая. Ён адпавядае патрабаванням бяспекі ў памяшканнях і адаптуецца да розных працоўных умоў.
Прастата ўстаноўкі і абслугоўвання Кабель гнуткі з добрымі характарыстыкамі на выгіб, яго лёгка пракласці ў вузкіх месцах, такіх як кабельныя латкі і трубаправоды. Ён не патрабуе змазкі, што спрыяе хуткай зборцы і падключэнню.

Тэхнічныя характарыстыкі

Параметр	Спецыфікацыя
Тып валакна	Аднамодавы (G.652D/G.657A1) / шматмодавы (50/125 мкм, 62,5/125 мкм)
Колькасць ядра	4, 6, 8, 12, 24 ядра (наладжвальныя)
Канструкцыя кабеля	Істужачнае валакно ў свабоднай трубцы + араміднае армаванне + абалонка з ПВХ
Вонкавы дыяметр	Наладжвальны (звычайна 3,0–6,0 мм)
Згасанне	≤0,36 дБ/км пры 1310 нм; ≤0,22 дБ/км пры 1550 нм (аднамодавы)
Трываласць на разрыў	Кароткатэрміновы: ≥1500N; Доўгатэрміновы: ≥600N
Радыус выгібу	Статычны: ≥10 × дыяметр кабеля; Дынамічны: ≥20 × дыяметр кабеля
Працоўная тэмпература	-20°C да +60°C
Матэрыял абалонкі	ПВХ (з нізкім утрыманнем дыму без галагенаў па жаданні)
Адпаведнасць	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Прыкладанні

Унутранае размеркаванне кабеля Выкарыстоўваецца ў цэнтрах апрацоўкі дадзеных, офісных будынках, гандлёвых цэнтрах і жылых пасёлках для гарызантальнай і вертыкальнай праводкі, забяспечваючы эфектыўную перадачу сігналу ў сетцы.
Узаемасувязь паміж прыборамі і абсталяваннем сувязі Служыць патч-кордамі або перамычкамі для падлучэння сервераў, камутатараў, маршрутызатараў і іншых прылад сувязі, забяспечваючы стабільную і высакахуткасную перадачу даных.
Прамысловыя і спецыяльныя сцэнары Прымяняецца ў энергасістэмах, чыгуначным транспарце і тэхніцы аўтамабільных дарог для патрэб франтальнага злучэння, адаптацыі да жорсткіх прамысловых умоў з надзейнай прадукцыйнасцю.

Перавагі

Высокая надзейнасць Аптымізаваная структура і высакаякасныя матэрыялы забяспечваюць стабільную перадачу сігналу і працяглы тэрмін службы, адпавядаючы строгім патрабаванням розных праектаў.
Эканамічна выгадна Высокая інтэграцыя скарачае колькасць кабеляў і час мантажу, зніжаючы агульныя выдаткі на праект. Наладжвальныя спецыфікацыі дазваляюць індывідуальныя рашэнні для розных прыкладанняў.
Комплексны кантроль якасці Jiangsu Xuben Photoelectric Technology Co., Ltd. строга прытрымліваецца стандартаў кіравання якасцю ISO9001. Кожны ўнутраны стужачны валаконна-аптычны кабель праходзіць дбайнае тэсціраванне, каб забяспечыць стабільную прадукцыйнасць і надзейнасць.

Характарыстыка

Высокаінтэграваны дызайн валаконнай стужкі

Армавальны элемент з араміду надае кабелю выдатную трываласць на разрыў

Знешні матэрыял устойлівы да карозіі, воданепранікальны, устойлівы да ультрафіялету, вогнеўстойлівы і экалагічна чысты.

Прыкладанні

Унутранае размеркаванне кабеля

Узаемасувязь паміж прыборамі, абсталяваннем сувязі

Стандарты

Адпавядаюць стандартам YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30 і г.д.

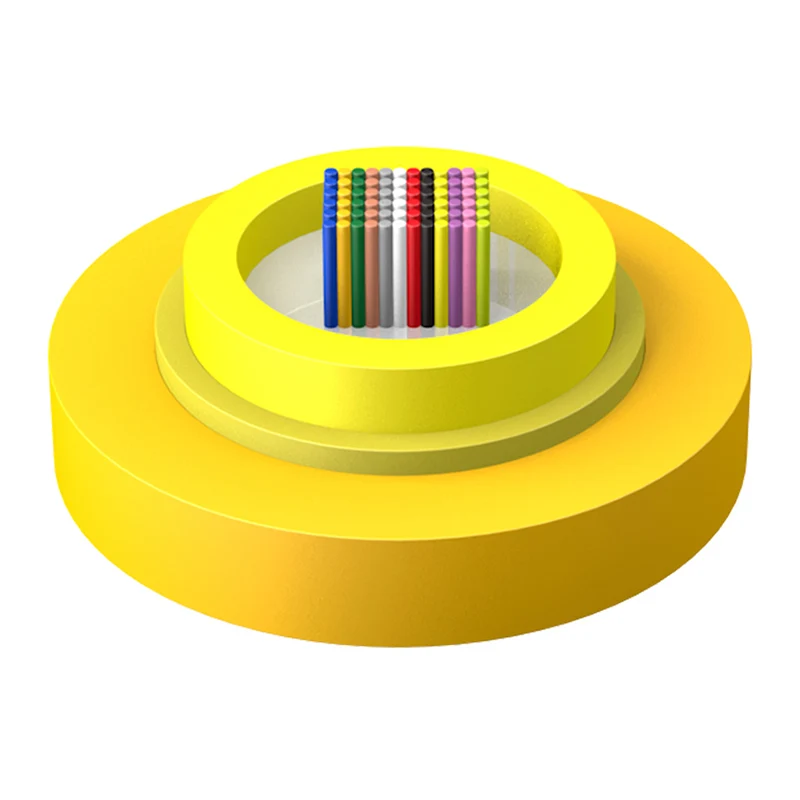

Чарцёж структуры

1. Валаконная стужка

2. Сыпкая трубка

3. Арамідная пража

4. Пінжак

Indoor Ribbon Fiber Optic Cable

Тэхнічныя параметры

Мадэль кабеля	Колькасць абалоніны	Вага кабеля (спасылка) (кг/км)	Трываласць на разрыў Доўгі/Кароткатэрміновы	Устойлівасць да раздушвання Доўгі/Кароткатэрміновы (Н/100 мм)	Радыус выгібу Дынамічны/Статычны (мм)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Аптычныя характарыстыкі

Тып валакна	Згасанне				OFL	Прапускная здольнасць эфектыўнага рэжыму	10 Гбіт/с. Даўжыня канала Ethernet	Мінімальны радыус выгібу
Стан	1310/1550 нм		850/1300 нм		850/1300 нм	850 нм	850 нм	/
Стан	Тыповае значэнне	Максімальнае значэнне	Тыповае значэнне	Максімальнае значэнне	850/1300 нм	850 нм	850 нм	/
Адзінка	дБ/км	дБ/км	дБ/км	дБ/км	МГц.км	МГц.км	m	мм
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
