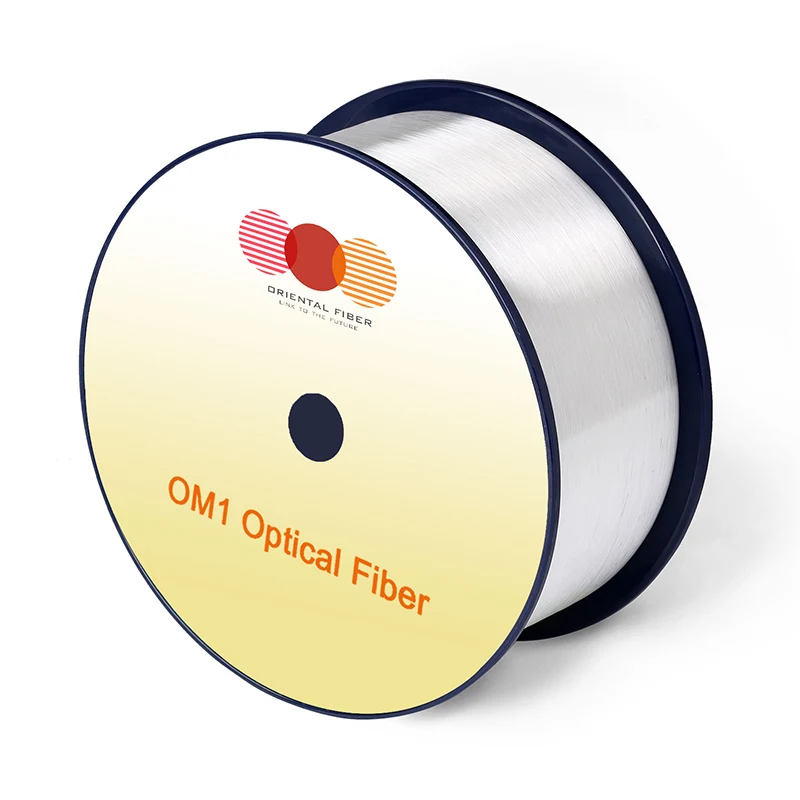

Шматмодавы аптычнае валакно om1

Характарыстыкі

Пытанні

Указаныя значэнні

Агрэгаты

Характарыстыкі геаметрыі

Дыяметр ядра

-

62,5 ± 2,5

[мкм]

Асноўная некругаванасць

-

≤5,0

[%]

Дыяметр абліцоўвання

-

125,0 ± 1,0

[мкм]

Абліцоўванне без круглай

-

≤1.0

[%]

Дыяметр пакрыцця

-

245 ± 7

[мкм]

Памылка канцэнтрацыі пакрыцця/абліцоўвання

-

≤10.0

[мкм]

Пакрыццё некругаванасць

-

≤6,0

[%]

Памылка канцэнтрацыі ядра/абліцоўвання

-

≤1,5

[мкм]

Даўжыня дастаўкі

-

да 17,6

[КМ/Шпулька]

Аптычныя характарыстыкі

Паслабляць

850 нм

≤2,7

[db/km]

1300nm

≤0,6

[db/km]

Больш за ўсё мадальная прапускная здольнасць

850 нм

≥200

[MHZ · км]

1300nm

≥500

[MHZ · км]

Лікавая дыяфрагма

-

0,275 ± 0,015

-

Індэкс групы праламлення

850 нм

1.496

-

1300nm

1.491

-

Нулявая даўжыня хвалі дысперсіі ， λ0

-

1320 ~ 1365

[NM]

Нулявы нахіл дысперсіі ， S0

1320nm≤ λ0 ≤1348nm

≤0,11

[PS/(NM2 · км)]

1348nm≤ λ0 ≤1365nm

≤0.001 （1458-L0）

[PS/(NM2 · км)]

Страта макрабенду

-

-

-

100 абаротаў пры радыусе 37,5 мм

850 нм

≤0,50

[DB]

1300nm

≤0,50

[DB]

Характарыстыкі зваротнага разрастання

1300nm

Крок （Сярэдняе двухнакіраванае вымярэнне）

-

≤0.10

[DB]

Няроўнасці над даўжынёй валакна і кропак разрыву

-

≤0.10

[DB]

Адзіная аднастайнасць

-

≤0.10

[db/km]

Экалагічныя характарыстыкі

850nm & 1300nm

Тэмпературная язда на ровары

-60 ℃ да 85 ℃

≤0.10

[db/km]

Налетасць тэмпературы на ровары

-10 ℃ да 85 ℃ ， 4% да 98% RH

≤0.10

[db/km]

Апусканне вады

23 ℃, 30 дзён

≤0.10

[db/km]

Сухая спякота

85 ℃ ， 30 дзён

≤0.10

[db/km]

Вільготнае цяпло

85 ℃, 85% RH ， 30 дзён

≤0.10

[db/km]

Механічная спецыфікацыя

Праверка доказаў

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Сіла паласы пакрыцця

Тыповая сярэдняя сіла

1.5

[N]

Пікавая сіла

≥1,3 ， ≤8,9

[N]

Параметр адчувальнасці да дынамічнага стрэсу （（й, тыповы）

-

20

-
