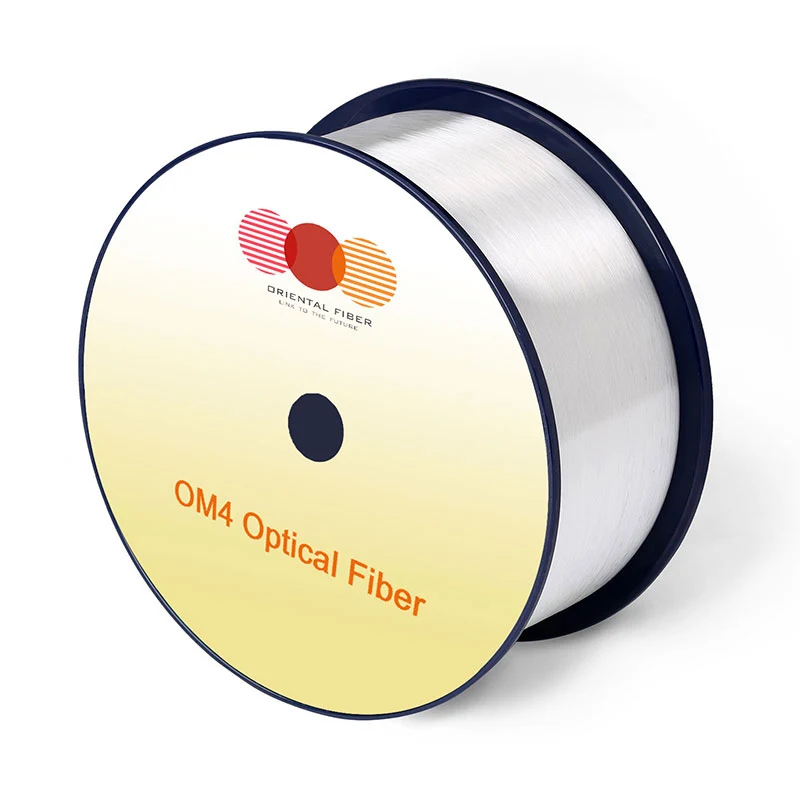

Шматмодавы аптычнае валакно om4

Характарыстыкі

Пытанні

Пазначаны Каштоўнасці

Агрэгаты

Характарыстыкі геаметрыі

Дыяметр ядра

-

50 ± 2,5

[мкм]

Асноўная некругаванасць

-

≤5,0

[%]

Дыяметр абліцоўвання

-

125,0 ± 1,0

[мкм]

Абліцоўванне без круглай

-

≤0,6

[%]

Дыяметр пакрыцця

-

245 ± 7

[мкм]

Памылка канцэнтрацыі пакрыцця/абліцоўвання

-

≤10.0

[мкм]

Пакрыццё некругаванасць

-

≤6,0

[%]

Памылка канцэнтрацыі ядра/абліцоўвання

-

≤1.0

[мкм]

Даўжыня дастаўкі

-

наверсе да 17.6

[КМ/Шпулька]

Аптычныя характарыстыкі

Паслабляць

850 нм

≤2,4

[db/km]

910nm

≤2.0

[db/km]

1300nm

≤0,6

[db/km]

Перапоўненая мадальная прапускная здольнасць

850 нм

≥3500

[MHZ · км]

1300nm

≥500

[MHZ · км]

Эфектыўная мадальная прапускная здольнасць

850nm-870nm

≥4700

[MHZ · км]

910nm

≥3100

[MHZ · км]

Даўжыня спасылкі

800GBase-SR8

100

[м]

800GBASESR-4.2

100

[м]

Лікавая дыяфрагма

-

0,200 ± 0,015

-

Індэкс групы праламлення

850 нм

1.482

-

1300nm

1.477

-

Нулявая даўжыня хвалі дысперсіі, λ0

-

1295-1340

[NM]

Нулявы нахіл дысперсіі ， S0

1295nm≤λ0≤1310nm

≤0.105

[PS/(NM2 · км)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(NM2 · км)]

Страта макрабенду11

-

-

-

2 павароты ў радыус 15 мм

850 нм

≤0.1

[DB]

1300nm

≤0,3

[DB]

2 абароты ад радыусу 7,5 мм

850 нм

≤0,2

[DB]

1300nm

≤0,5

[DB]

Характарыстыкі зваротнага разрастання

1300nm

Крок （Сярэдняе двухнакіраванае вымярэнне）

-

≤0.10

[DB]

Няроўнасці праз даўжыню валакна і Кропка разрыву

-

≤0.10

[DB]

Адзіная аднастайнасць

-

≤0,08

[db/km]

Экалагічныя характарыстыкі

850nm & 1300nm

Тэмпературная язда на ровары

-60 ℃ да 85 ℃

≤0.10

[db/km]

Налетасць тэмпературы на ровары

-10 ℃ да 85 ℃, 4% да 98% RH

≤0.10

[db/km]

Апусканне вады

23 ℃, 30 дзён

≤0.10

[db/km]

Сухая спякота

85 ℃ ， 30 дзён

≤0.10

[db/km]

Вільготнае цяпло

85 ℃, 85% RH, 30 дзён

≤0.10

[db/km]

Механічная спецыфікацыя

Праверка доказаў

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Сіла паласы пакрыцця

тыповы Сярэдняя сіла

1.5

[N]

вяршыня сіла

≥1,3 ， ≤8,9

[N]

Дынамічная карозія стрэсу Параметр адчувальнасці （nd, Тыповы）

-

20

-
