Шматмэтавы размеркаванне валаконна-аптычнага кабеля (≥24F)

Multi-purpose distribution fiber optic cable (≥24f) uses multi-core sub-units (Φ900μm tight-buffered optical fiber, aramid reinforcement elements), non-metallic central reinforcement core, the optical cable sub-units are twisted in the central reinforcement core to form a cable core, and a layer of polyvinyl chloride (PVC) or low-smoke Матэрыял з нулявым галагенам (LSZH, абалонка з нізкім узроўнем дыму, без памеру, агнямэнтаранта) экструдавана звонку.

Адправіць запыт

Апісанне Прадукта

Характарыстыкі

Структура неметалічнай структуры неметалічнай трываласці забяспечце кабель пераносіць вялікую трываласць на расцяжэнне

Шчыльнае буфернае валакно мае выдатную прадукцыйнасць полымя

Арамід пражы як член сілы Make Cable мае выдатную трываласць на расцяжэнне

Знешні матэрыял устойлівы да карозійнай, воданепранікальнай, устойлівай да УФ-, рэнтараванага полымем і экалагічна чыстым.

Прыкладанне

Мэтавы размеркаванне кабеля

Кабель размеркавання магістралі ў будынку

Шматпрофільны Pattcord

Стандарты

Адпавядаюць стандартам YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 і г.д. У дадатак да звычайных прадуктаў з ПВХ, ёсць таксама прадукты, якія прайшлі сертыфікацыі UL OFNR і OFNP. Прадукты LSZH выкарыстоўваюць розныя матэрыялы для задавальнення IEC60332-1 або IEC60332-3C.

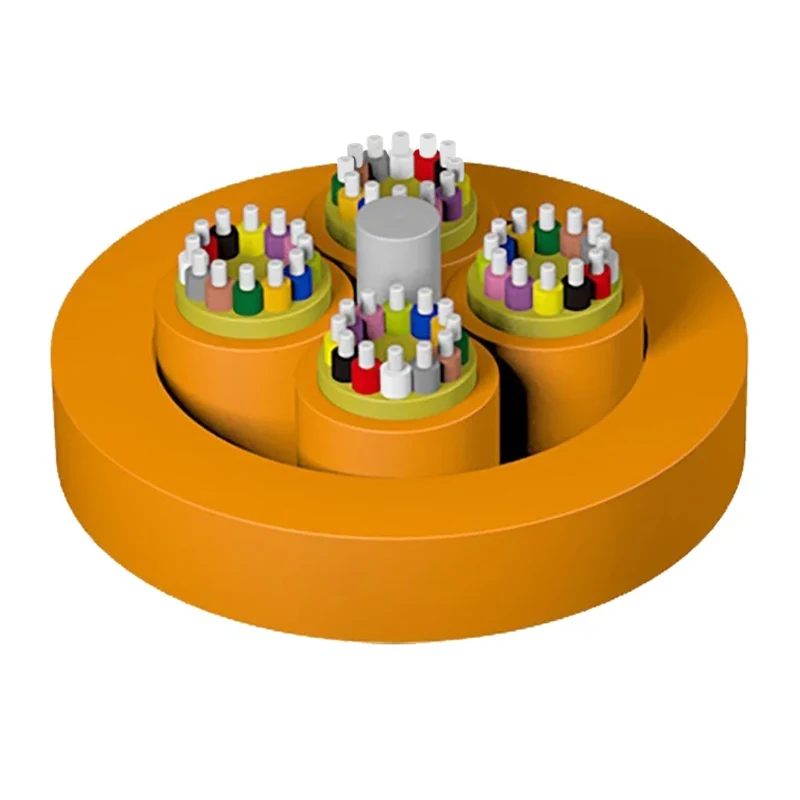

Малюнак структуры

1. Валакно

2. Субніт

3. Арамід пража

4. Цэнтральны член сілы

5. Куртка

Multi-Purpose Distribution Fiber Optic Cable (≥24f)

Тэхнічныя параметры

Кабельная мадэль	Дыяметр кабеля (Ref) (мм)	Вага кабеля (Ref) (кг/км)		Трываласць на расцяжэнне Доўгі/кароткі тэрмін (N)	Раздушыць супраціў Доўгі/кароткі тэрмін (N/100 мм)	Радыс выгібу Дынамічны/статычны (мм)
Кабельная мадэль	Дыяметр кабеля (Ref) (мм)	ПВХ куртка	LSZH куртка	Трываласць на расцяжэнне Доўгі/кароткі тэрмін (N)	Раздушыць супраціў Доўгі/кароткі тэрмін (N/100 мм)	Радыс выгібу Дынамічны/статычны (мм)
24	12,3 ± 0,5	117	124	200/660	300/1000	20D/10D
36	14,5 ± 0,5	171	180	200/660	300/1000	20D/10D
48	14,8 ± 0,5	161	170	400/1320	300/1000	20D/10D
72	17,5 ± 0,5	244	254	400/1320	300/1000	20D/10D
96	20,7 ± 0,5	351	366	400/1320	300/1000	20D/10D
144	24,8 ± 0,5	443	451	400/1320	300/1000	20D/10D

Аптычныя характарыстыкі

Тып валакна	Паслабляць				Ofl	Эфектыўны рэжым прапускной здольнасці	10 gbit/s Ethernet Link даўжыня	Мінімальны радыус выгібу
Умова	1310/1550nm		850/1300nm		850/1300nm	850 нм	850 нм	/
Тыповае значэнне	Максімальнае значэнне	Тыповае значэнне	Максімальнае значэнне		850/1300nm	850 нм	850 нм	/
Адзінка	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	мм
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
Ом4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30

Транспарт/ захоўванне/ працоўная тэмпература: -20 ℃ -+60 ℃, тэмпература ўстаноўкі: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≥24f)
