Шматмэтавы размеркаванне валаконна-аптычнага кабеля (≤24f)

The multi-purpose distribution fiber optic cable (≤24f) uses multiple Φ900μm flame-retardant tight-buffered optical fibers as the optical transmission medium, covered with a layer of aramid as a force-reinforced unit, and extruded with a layer of polyvinyl chloride (PVC) or low-smoke zero-halogen material (LSZH, low-smoke, Галоген без полымя) абалонка.

Адправіць запыт

Апісанне Прадукта

Характарыстыкі

Шчыльнае буфернае валакно лёгка для зачысткі

Шчыльнае буфернае валакно мае выдатную прадукцыйнасць полымя

Арамід пражы як член сілы Make Cable мае выдатную трываласць на расцяжэнне

Знешні матэрыял устойлівы да карозійнай, воданепранікальнай, устойлівай да УФ-, рэнтараванага полымем і экалагічна чыстым.

Прыкладанне

У памяшканні любое мэтавое размеркаванне кабеля

Кабель размеркавання магістра

Шматкарыстальніцкі перамычку валакна

Стандарты

Адпавядайце стандартам YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21 і г.д. У дадатак да звычайных прадуктаў з ПВХ, ёсць таксама прадукты, якія прайшлі сертыфікацыі ULOFNR і OFNP: прадукты LSZH выкарыстоўваюць розныя матэрыялы для задавальнення IEC60332-1 або IEC60332-3C.

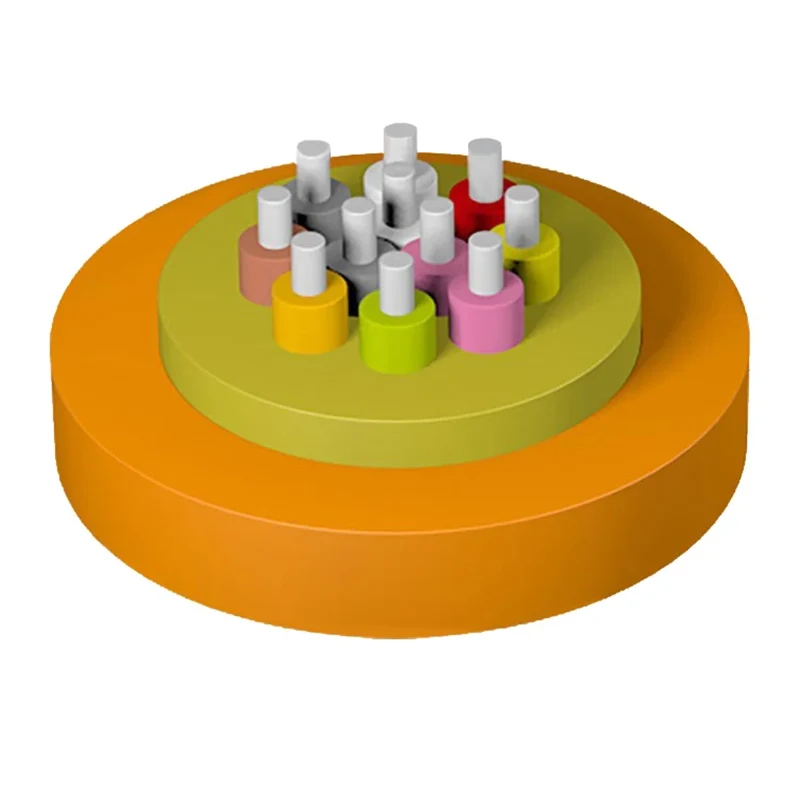

Малюнак структуры

1. Шчыльны буфер

2. Арамід пража

3. Куртка

Multi-Purpose Distribution Fiber Optic Cable (≤24f)

Тэхнічныя параметры

Кабельная мадэль	Дыяметр кабеля (Ref) (мм)	Вага кабеля (Ref) (кг/км)		Трываласць на расцяжэнне Доўгі/кароткі тэрмін (N)	Раздушыць супраціў Доўгі/кароткі тэрмін (N/100 мм)	Радыс выгібу Дынамічны/статычны (мм)
Кабельная мадэль	Дыяметр кабеля (Ref) (мм)	ПВХ куртка	LSZH куртка	Трываласць на расцяжэнне Доўгі/кароткі тэрмін (N)	Раздушыць супраціў Доўгі/кароткі тэрмін (N/100 мм)	Радыс выгібу Дынамічны/статычны (мм)
04	4,8 ± 0,3	16	18	130/440	300/1000	20D/10D
06	5,1 ± 0,3	20	23	130/440	300/1000	20D/10D
08	5,6 ± 0,3	27	31	130/440	300/1000	20D/10D
12	6,2 ± 0,3	32	36	130/440	300/1000	20D/10D
24	8,1 ± 0,3	53	57	200/660	300/1000	20D/10D

Аптычныя характарыстыкі

Тып валакна	Паслабляць				Ofl	Эфектыўны рэжым прапускной здольнасці	10 gbit/s Ethernet Link даўжыня	Мінімальны радыус выгібу
Умова	1310/1550nm		850/1300nm		850/1300nm	850 нм	850 нм	/
Умова	Тыповае значэнне	Максімальнае значэнне	Тыповае значэнне	Максімальнае значэнне	850/1300nm	850 нм	850 нм	/
Адзінка	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	мм
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3,5/1,5	≥1500/500	≥2000	≤300	30
Ом4	---	---	3.0/1.0	3,5/1,5	≥3500/500	≥4700	≤550	30
