Папярэдне-канстурызаваны валаконна-аптычны кабельны размеркаванне кабеля GFS-8SX

1. Генерал

1.1 Апісанне

Папярэдне канфіскаванае аптычнае размеркаванне ў якасці самага прасунутага абсталявання для размеркавання сеткі FTTX, забяспечваючы хуткае і надзейнае злучэнне, добрую абарону і кіраванне сеткай FTTX.

З'яўленне GFS-8SX

1.2 Стандарты адпавядаюць

Прапанаваная пастаноўка распрацавана, вырабляецца і выпрабавана ў адпаведнасці са стандартамі наступным чынам:

1.3 Прыкладанні навакольнага асяроддзя

2. Характарыстыка

1. Пашыраны дызайн структуры, лёгкая праца і разумная маршрутызацыя.

2. Матэрыял: ПК+АБС.

3. Вільготная доказ, воданепранікальны, пылаправодныя, анты-старэнне.

4. Узровень абароны да IP65.

5.

6. Даступныя розныя віды паддонаў для сплайса.

7. Спосаб ўстаноўкі: усталяваны на полюсе, аэрапорта, усталяваны на сцяне.

8. Ён можа быць абсталяваны латом для захоўвання кабеляў для задавальнення захоўвання 50 метраў 5 мм круглага кабеля.

3. Тэхнічныя характарыстыкі

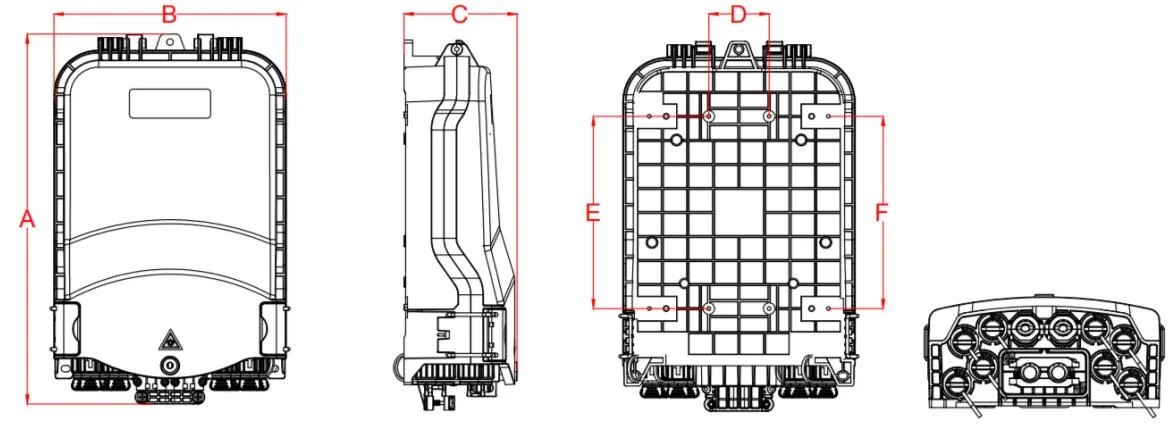

3.1 Механічныя характарыстыкі

4. Канфігурацыя

Асноўныя аптычныя параметры

Аптычныя параметры, прыведзеныя ў табліцы вышэй, з'яўляюцца значэннямі па змаўчанні і могуць быць наладжаны ў адпаведнасці з патрабаваннямі.

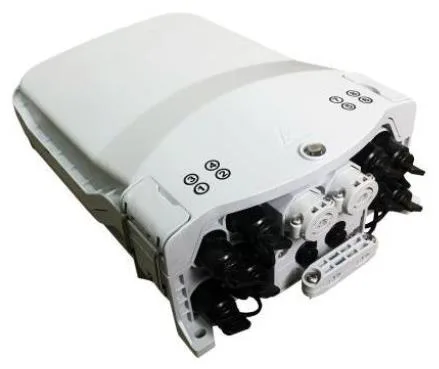

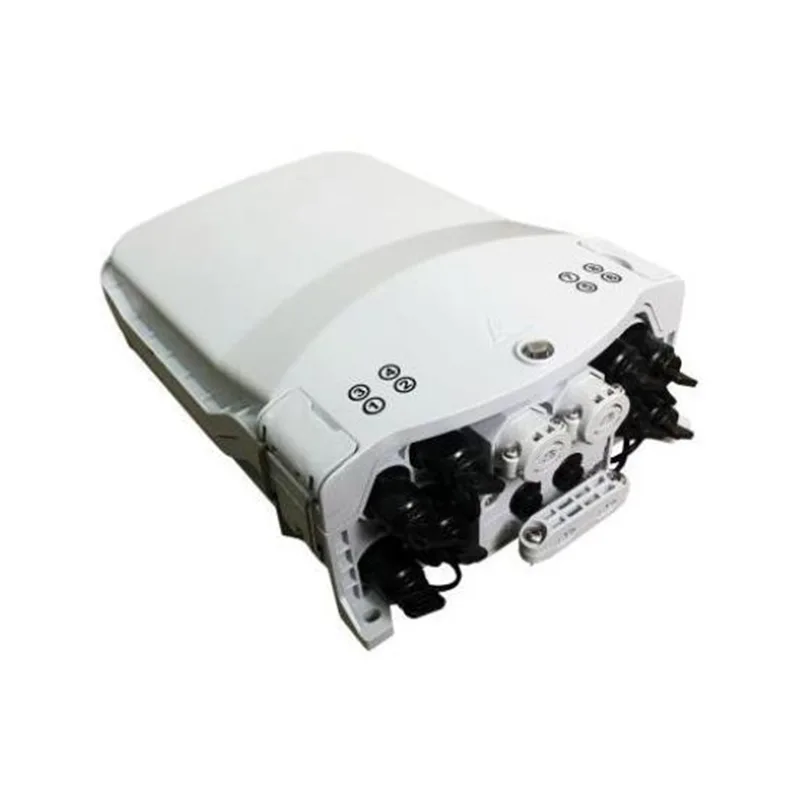

5. Малюнак прадукту

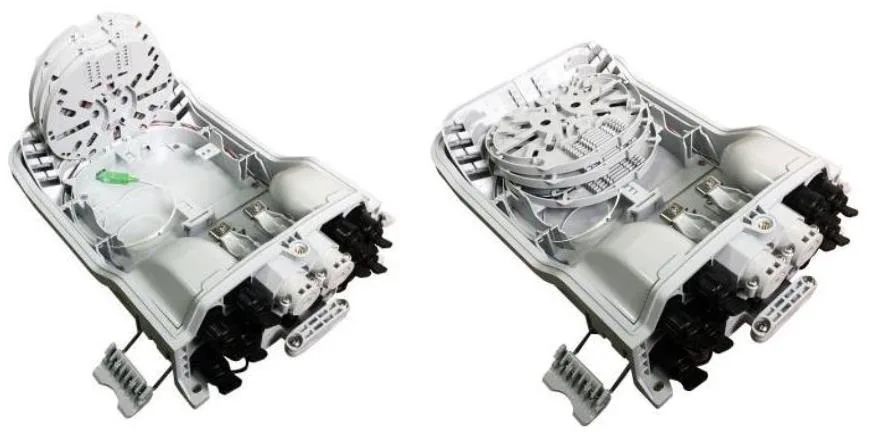

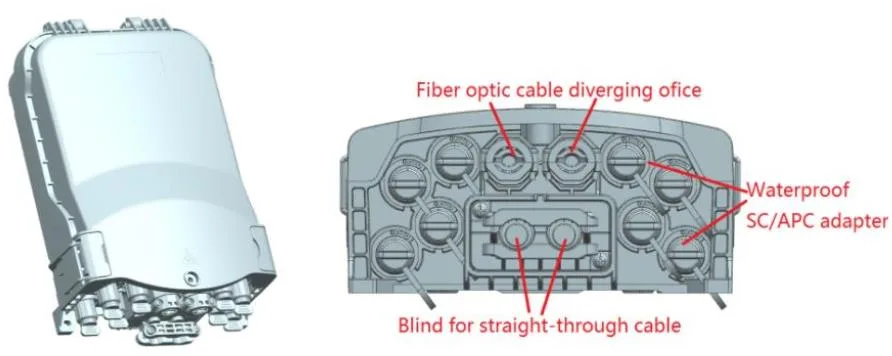

5.1 Прадукт кабеля:

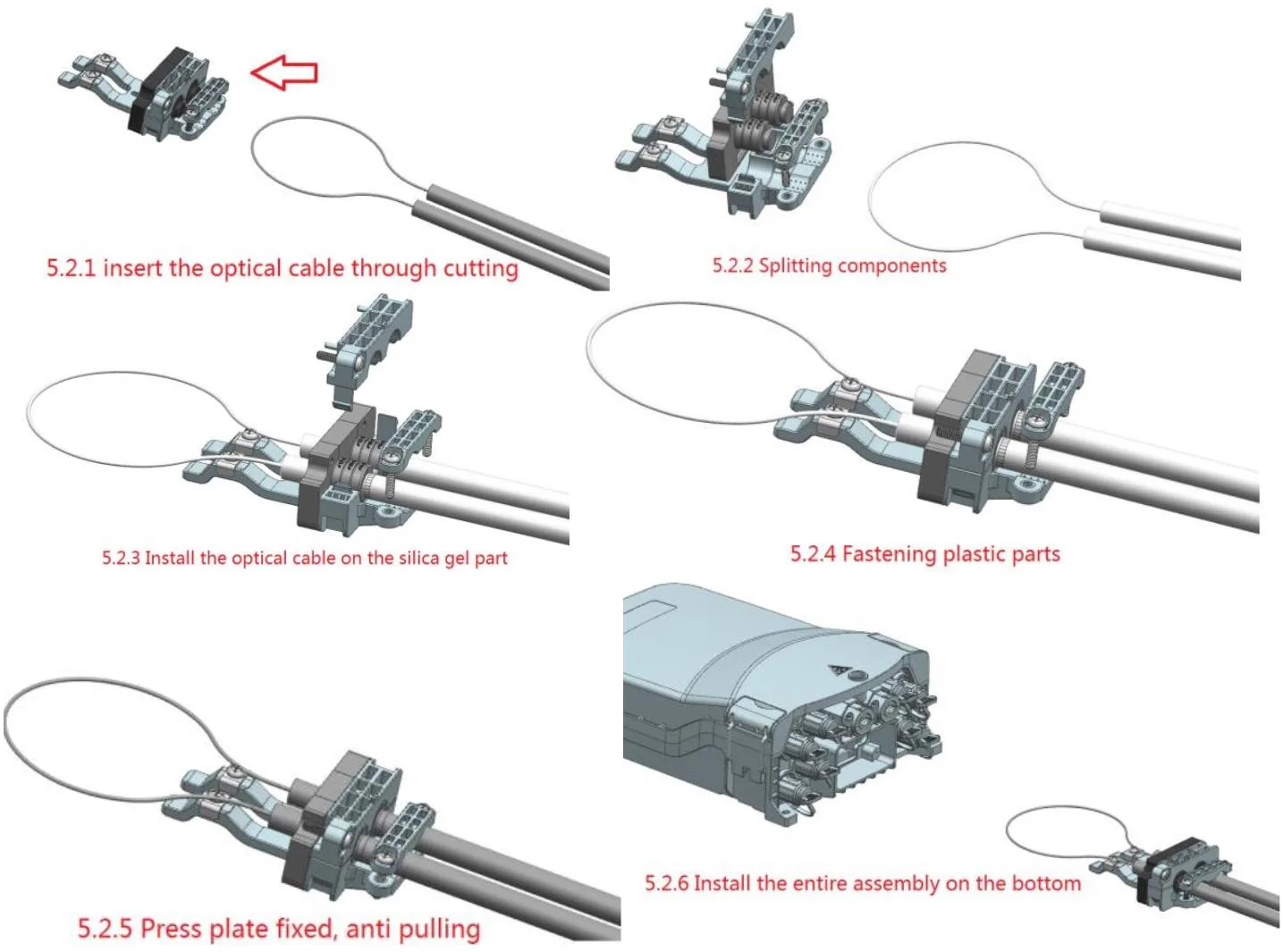

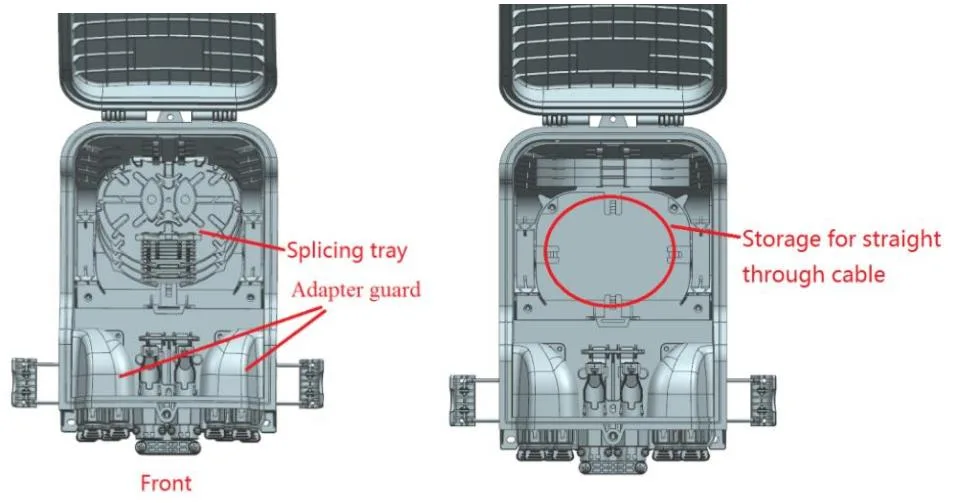

5.2 Канфігурацыя

Хуткая ўстаноўка, мацаванне і герметызацыя прамалінейнага аптычнага кабеля з дапамогай хуткага штэкера.

5.3 Валаконна -аптычная біфуркацыя кабеля

5.4 Прадукт кабеля

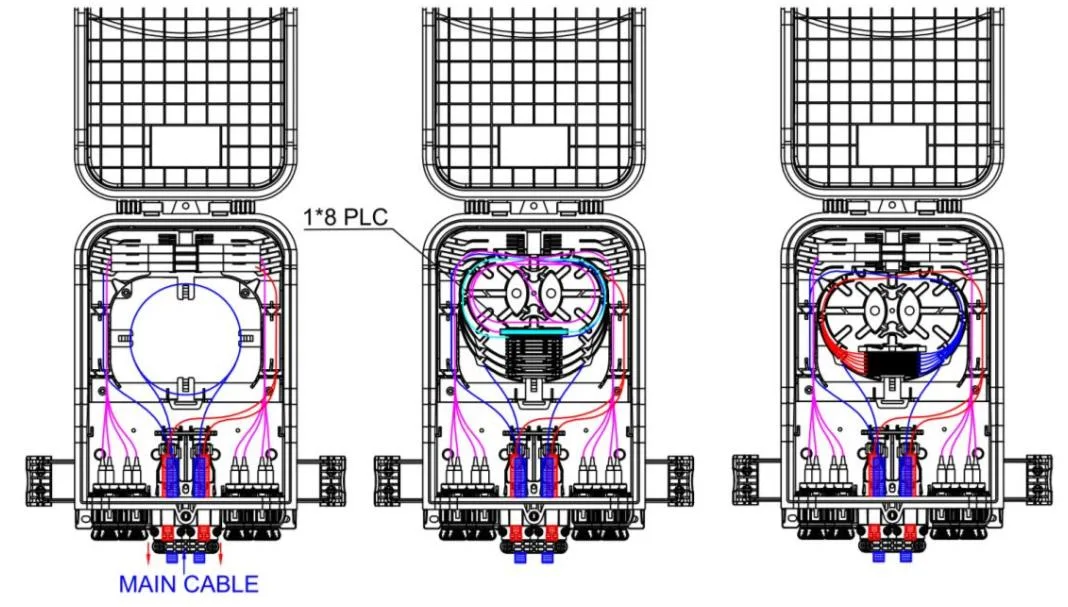

Дыяграма маршрутызацыі GFS-8SX

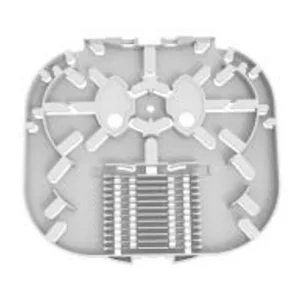

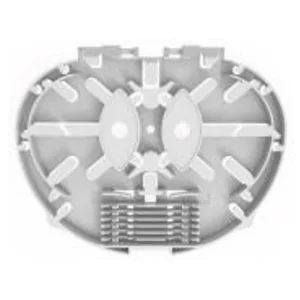

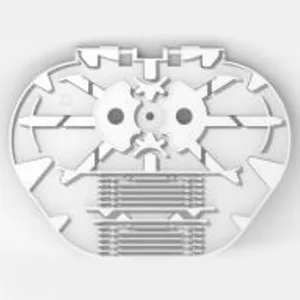

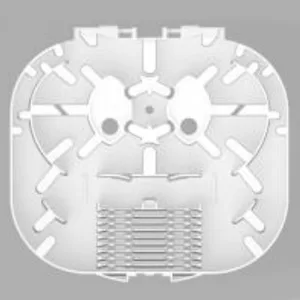

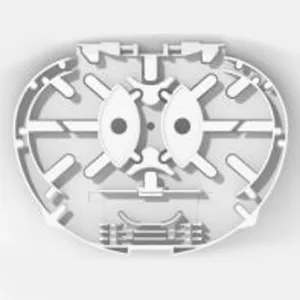

5,5 паддон для сплайсінгу

Прадмет	Паддон з сплайсінгам	Паддон для сплайсінгу B	Паддон для раздзяляльніка A-1
Памеры (H* W*d, мм)	134*104*8	134*104*4	134*104*8
Чыстая вага (кг)	0.021	0.015	0.021
Карціна
Колер	Ral7035	Ral7035	Ral7035
Матэрыял	PC+ABS	PC+ABS	PC+ABS
Ёмістасць паддона (ядра)	12 (2 пласты цеплаадданага ўсаджванага ахоўнага рукаво)	8 (1 пласт цеплаадданага ўсаджванага ахоўнага рукава)	6 (2 пласты цеплаадданага ўсаджванага ахоўнага рукава)
Раздзяленне ёмістасці латка (ПК)	1 (PLC 1x2, 1x4, 1x8, 0,9 мм валакно, 60x7x4mm)	/	1 (PLC 1x16, 0,9 -мм валакно, 60x12x4mm)
Максімум (ПК)	4	8	4
Па змаўчанні (ПК)	1	/	/

Заўвага:

1. Прыведзеныя вышэй латкі можна змяшаць у залежнасці ад патрабаванняў.

2. Правілы канфігурацыі: 1a = 2b = 2c = 1d = 1e

3. Тыпы валакна дыскаў пастаянна павялічваюцца

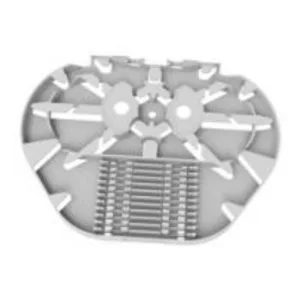

Прадмет	Паддон з сплайсінгам C	Паддон з сплайсінгам D	Сплайсинг -латок е	Паддон для сплайсінгу E-1
Памеры (H* W*d, мм)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Чыстая вага (кг)	0.018	0.024	0.033	0.033
Карціна
Колер	Ral7035	Ral7035	Ral7035	Ral7035
Матэрыял	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Ёмістасць паддона (ядра)	12 (1 пласт цеплаадданага ўсаджванага ахоўнага рукава)	24 (2 пласты цеплаадданага ўсаджванага рукава)	24 (2 пласты цеплаадданага ўсаджванага рукава)	18 (2 пласты ўсаджванага ўсаджванага рукава)
Раздзяленне ёмістасці латка (ПК)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9 мм валакно, 60x7x4mm)	1 (PLC 1x16, 0,9 -мм валакно, 60x12x4mm)
Максімум (ПК)	8	4	4	4
Па змаўчанні (ПК)	2	/	/	/

Заўвага:

1. Прыведзеныя вышэй латкі можна змяшаць у залежнасці ад патрабаванняў.

3. Правілы канфігурацыі: 1A = 2B = 2C = 1D = 1E

3. Тыпы валакна дыскаў пастаянна павялічваюцца

5.6 Аксэсуары

Не.	Імя частка	Даведка	Адзінка	Колькасць	Выказваць заўвагу
1	Карыстальнікі -менедзірант	/	ПК	1	У
2	Справаздача аб тэстах Splitter	/	ПК	1	У

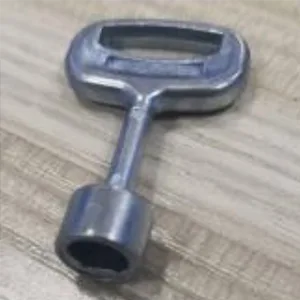

3	Ключ		ПК	1	Тып "D"

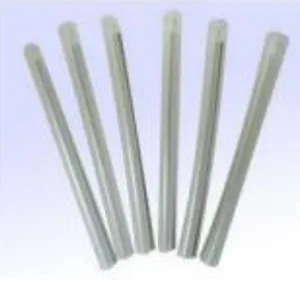

4	Ахоўная рукаво, якая падлягае цеплааддачы		ПК	8	L = 45 мм

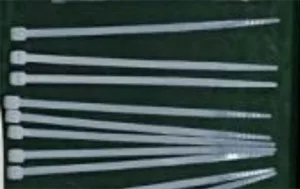

5	Нейлон кабель		ПК	10	3x100mm

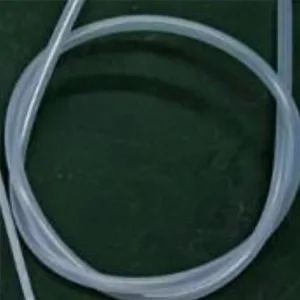

6	Голая труба для абароны валакна		ПК	1	OD4 мм х 50 см

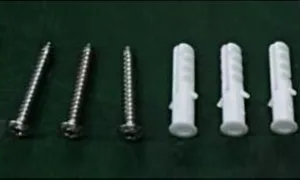

7	Набор для сцен		дэкарацыя	1	Неабавязкова, як запыт кліента. (Пашыраны пластыкавы штэпсель φ7.5x40mm, шрубы самастойнага класа Phillips M5x40mm.)

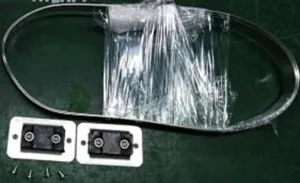

8	Набор, усталяваны на полюсе		дэкарацыя	10	Неабавязкова, як запыт кліента

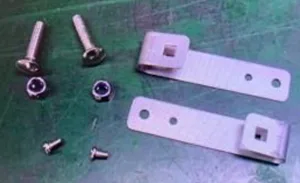

9	Набор з аэрафоша		дэкарацыя	10	Неабавязкова, як запыт кліента
10	Пакіньце латок для захоўвання кабеляў		дэкарацыя	10	Неабавязкова, як запыт кліента

6. Экалагічныя характарыстыкі

Гэты прадукт адпавядае Дырэктыве па ахове навакольнага асяроддзя ROHS і ўтрыманнем свінцу, кадмію, ртуці, гексавалентнага хрому, полібромированного біфенілу (PBB) і полібромінаванага дыфенілавага эфіру (PBDE), не перавышае мяжу.

7. Устаноўка

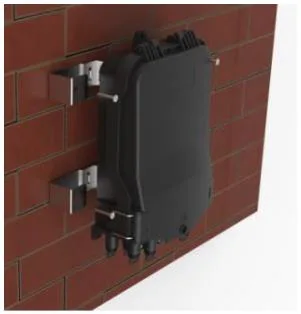

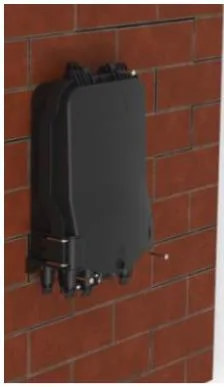

7.1. Усталяваная на сцяне ўстаноўка

Правіры 3 адтуліны ў сцяне ў адпаведнасці з вымярэннем у табліцы 2, змесціце заглушку для пашырэння φ7,5*40, змесціце скрынку, каб адпавядаць адтулінам і выкарыстоўвайце шрубы, каб зашпіліць.

Насценная ўстаноўка

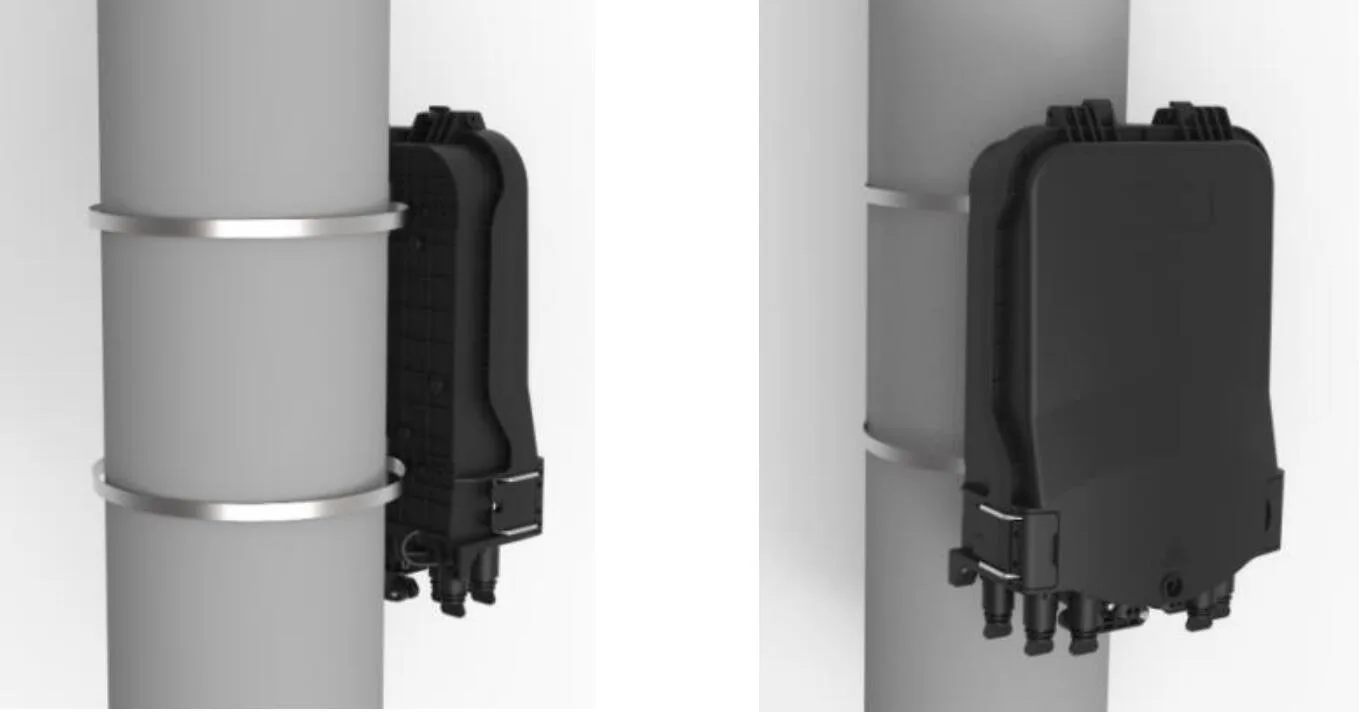

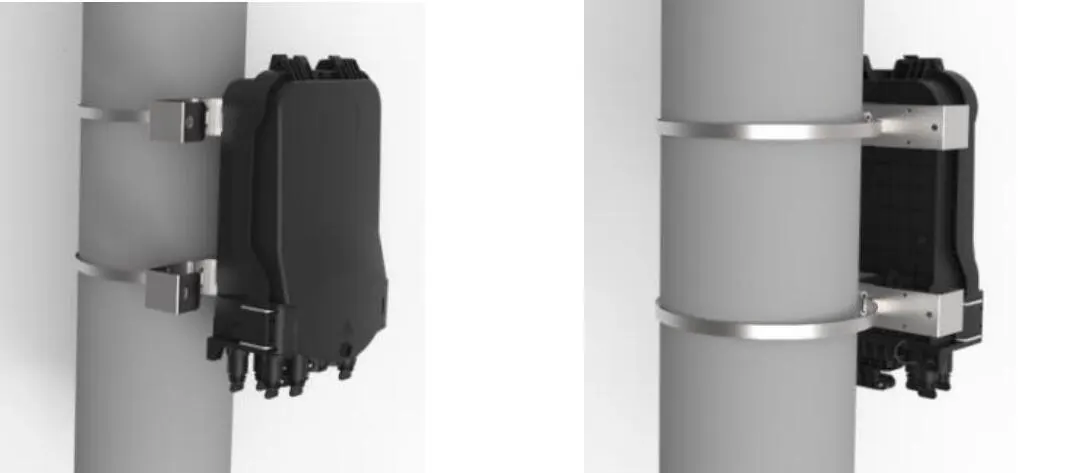

7.2. Ўстаноўка, усталяваная на слупах

Прайдзіце кольца абруча праз гняздо задняй пласціны і зафіксуйце яго на полюсе тэлекамунікацыі

Устаноўка, усталяваная на полюсе

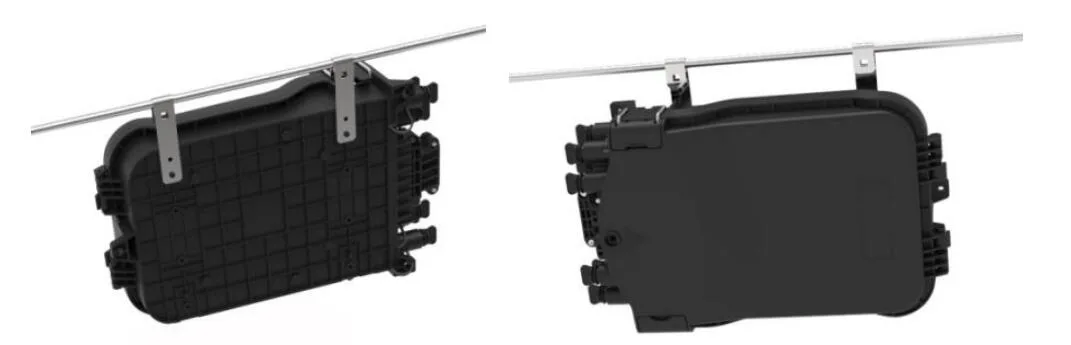

7.3 Накладная структура

Завяжыце два, усталяваныя на шасі накладных, віселі на дроце, а потым закруцілі, прадухіляйце корпус.

Накладная структура

7.4 Мантаж, усталяваная на сцяне (з падножжам для захоўвання кабеля)

Прабудзіце 4 адтуліны ў сцяне ў адпаведнасці з вымярэннем мацавання адтуліны для захоўвання кабеля, змесціце заглушку для пашырэння φ 7,5 * 40, змесціце скрынку, каб адпавядаць адтулінам, і замацуйце шрубамі.

Усталяваная на сцяне ўстаноўка (з падножжам для захоўвання кабеляў)

7,5 усталяваная на полюсе ўстаноўка (з падножжам для захоўвання кабеляў)

Прайдзіце паясы з нержавеючай сталі праз прарэз латка для захоўвання кабеля і зафіксуйце яго на полюсе спражкай.

Мантаж, усталяваны

7.6 Усталяваная ўстаноўка (з падножжам для захоўвання кабеляў)

Выкарыстоўвайце невялікую металічную пласціну, каб выправіць поле размеркавання ў пасланец.

Усталяваны ў аэрафотах (з падножжам для захоўвання кабеляў)

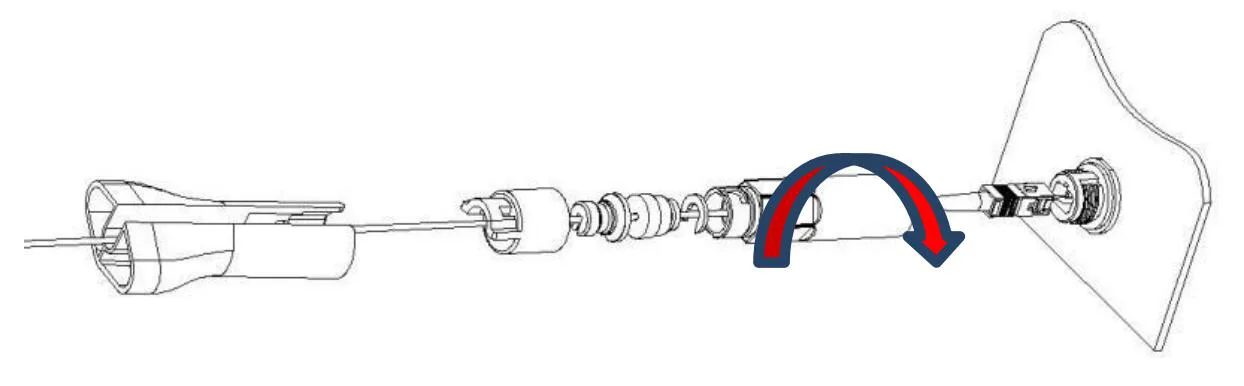

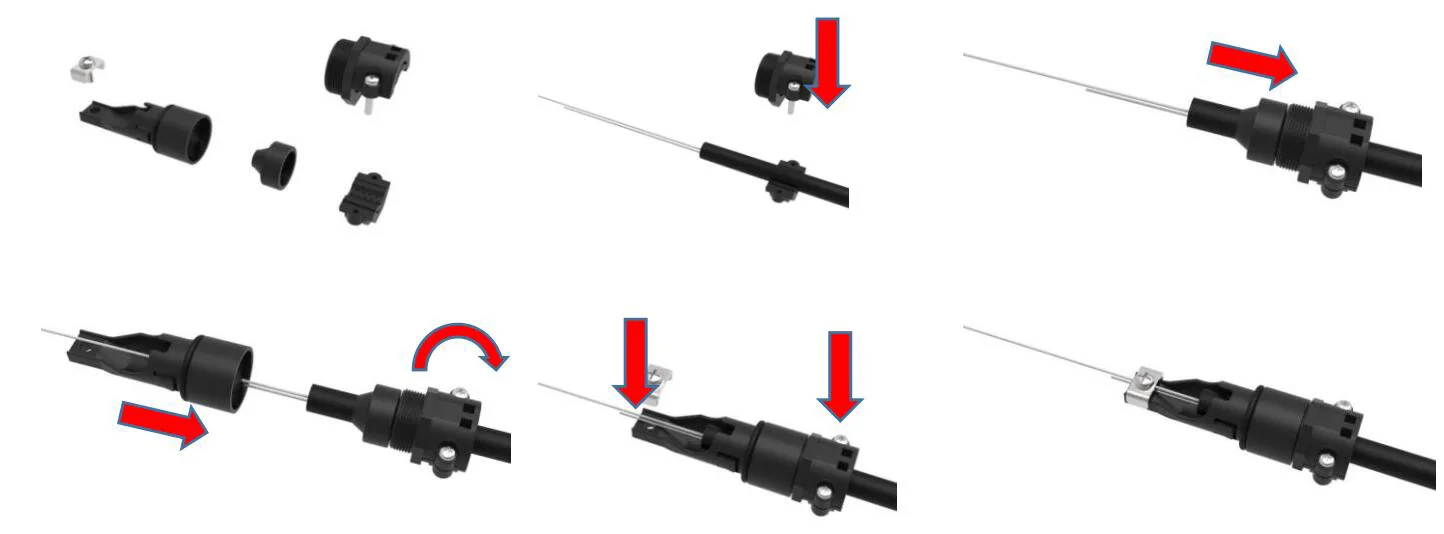

8. Аперацыя раздыма

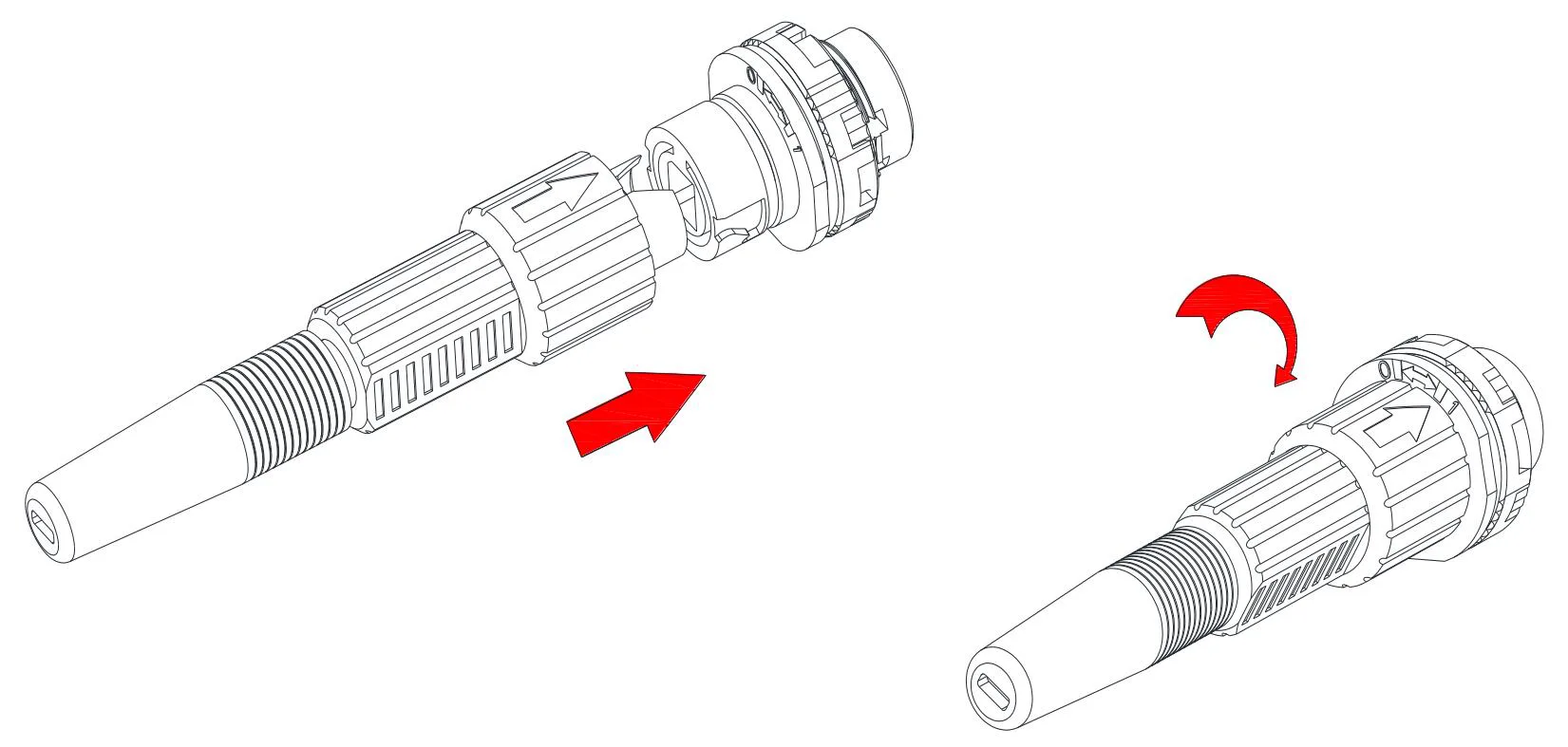

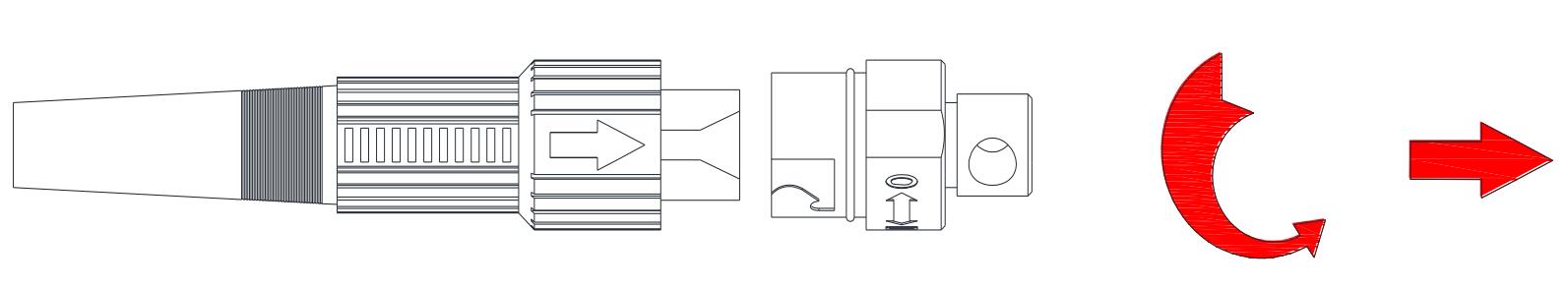

8.1 Папярэдне звязаны адаптар - A （E）

⚫ Павярніце частку стрэлкі раздыма валакна супраць гадзіннікавай стрэлкі і выцягніце пылападобную вечка.

⚫ Стрэлка Частка раздыма валакна вышэй, устаўце злучальнік валакна ў разетку, а затым павярніце стрэлку частка па гадзіннікавай стрэлцы.

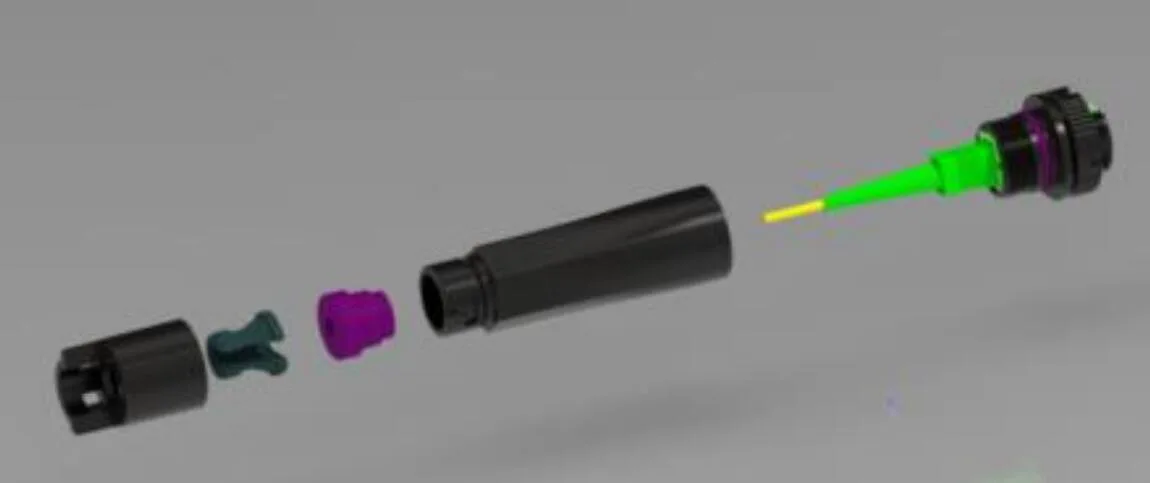

8.2 Папярэдне звязаны адаптар - B （XL）

⚫ Устаўце заглушку для аптычнага валакна SC праз друзлыя дэталі, а затым падключыце яго да адаптара;

⚫ Усталюйце XL загадзя падлучаную абалонку адаптара на адаптар з пластыкавым ключом;

⚫ Устаўце штэпсельную спружыну ў абалонку;

⚫ Кабельны заціск павінен быць усталяваны, а лінія павінна быць блізка да заглушкі;

⚫ Прыкруціце скураны кабельны заціск сядзення на абалонцы па гадзіннікавай стрэлцы

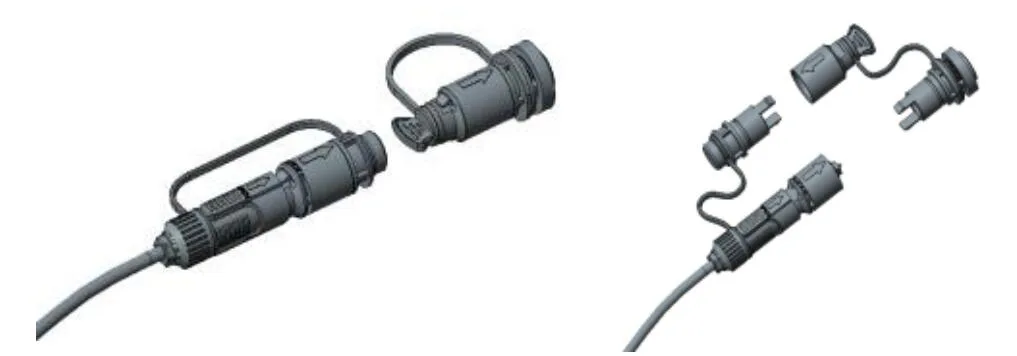

8.3 загадзя звязаны адаптар - C

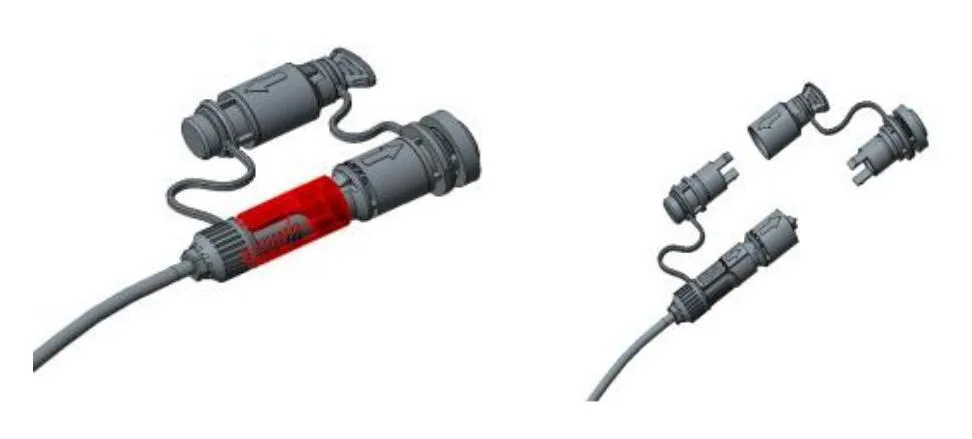

⚫ Націсніце рассоўнае кольца на аптычным валакна, загадзя закліканы ў бок стрэлкі, каб выдаліць пылападобную вечка; Націсніце кнопку, каб вывесці пылападобную шапку на адаптары ў кірунку стрэлкі.

⚫ Выраўноўвайце корпус загадзя забудоўкі з зашпількай адаптара, пакуль ён не замацаваны. Падключыце два пылавыя чахлы аднолькава.

⚫ Усталяваная зборная штэпсель штурхае рассоўнае кольца, каб вызваліць спражку, а затым пацягнуць асноўнае цела назад, каб аддзяліць яго.

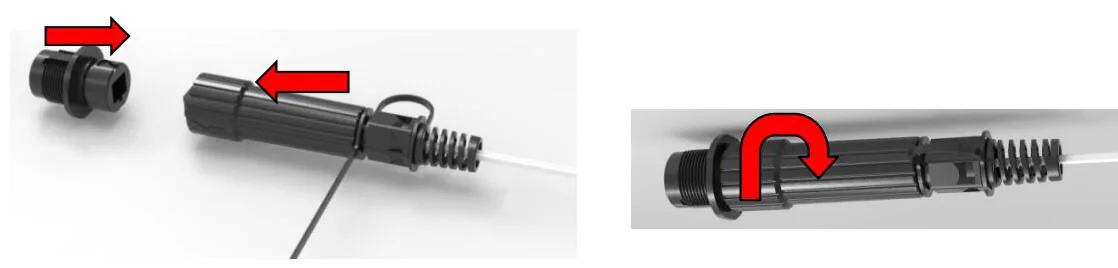

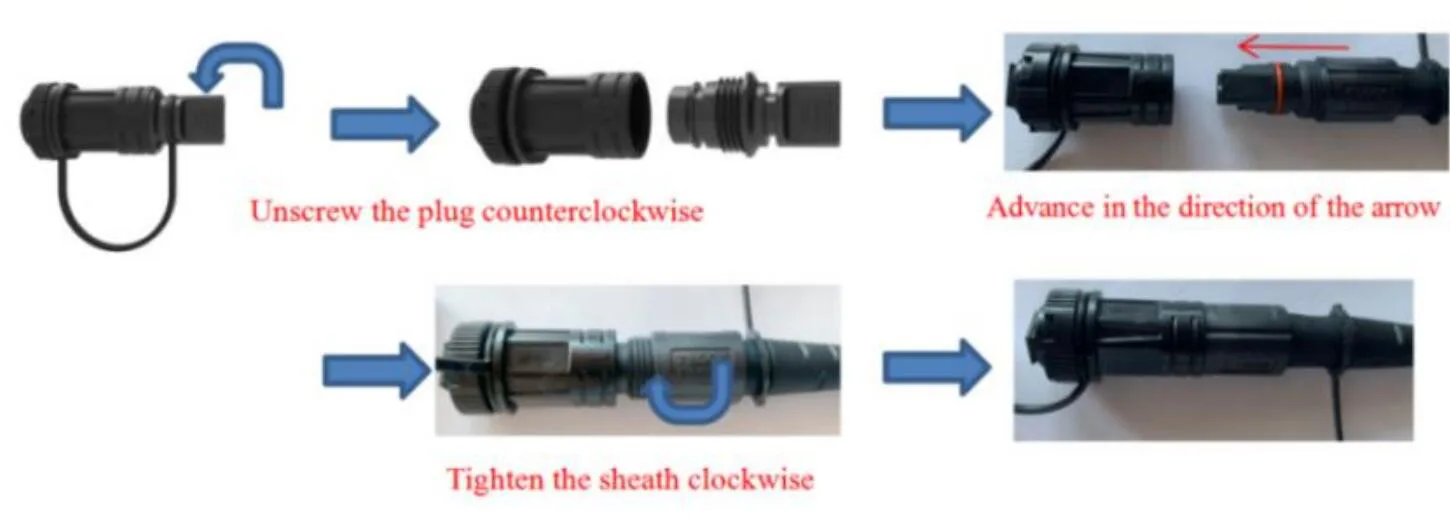

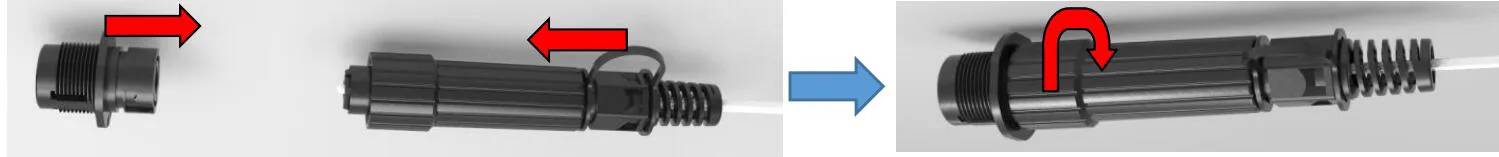

8.4 Папярэдне звязаны адаптар - D

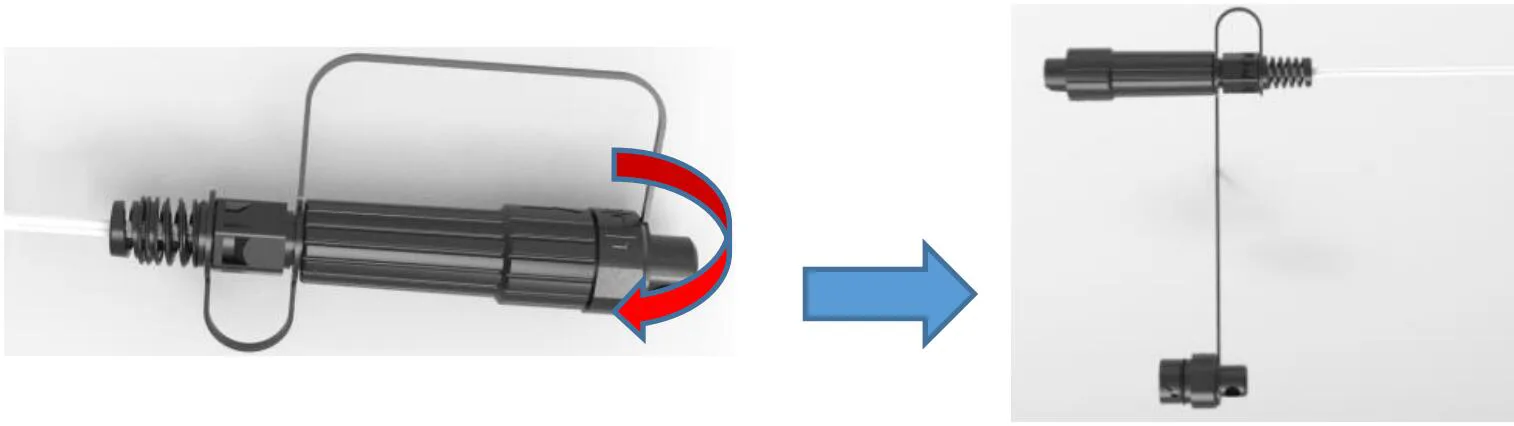

⚫ Павярніце загадзя падлучаную заглушку супраць гадзіннікавай стрэлкі і адкрыйце загадзя падлучаную заглушку і пыл у бок стрэлкі.

⚫ Падключыце загадзя падлучаны штэпсель D і загадзя падлучаны адаптар D у кірунку стрэлкі, і павярніце заглушку па гадзіннікавай стрэлцы, каб выправіць яго.

8.5 Папярэдне звязаны адаптар - E (A)

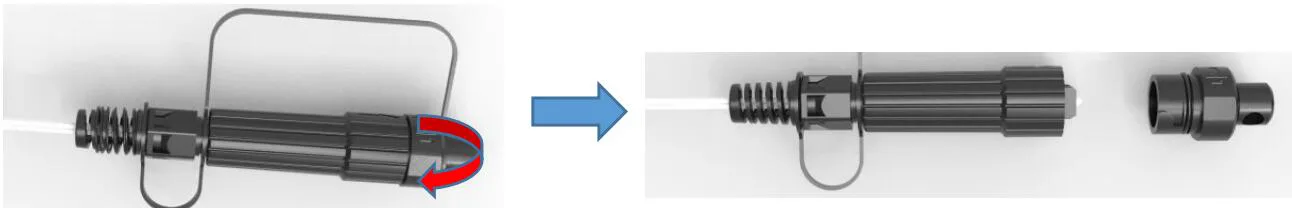

⚫ Павярніце загадзя падлучаную штэпсельную штэк

⚫ Падключыце загадзя падлучаную заглушку і загадзя падключаны адаптар E ў кірунку стрэлкі і павярніце заглушку па гадзіннікавай стрэлцы, каб выправіць яго.

8.6 Папярэдне звязаны адаптар -F

⚫ Устаўце заглушку для аптычнага валакна SC праз друзлыя дэталі, а затым падключыце яго да адаптара;

⚫ Усталюйце XL загадзя падлучаную абалонку адаптара на адаптар з пластыкавым ключом;

⚫ Устаўце штэпсельную спружыну ў абалонку;

⚫ Кабельны заціск павінен быць усталяваны, а лінія павінна быць блізка да заглушкі;

⚫ Накруціце скураную заціск з скураным заціскам на абалонку па гадзіннікавай стрэлцы.

8.7 загадзя звязаны адаптар - G

9. Пакет
