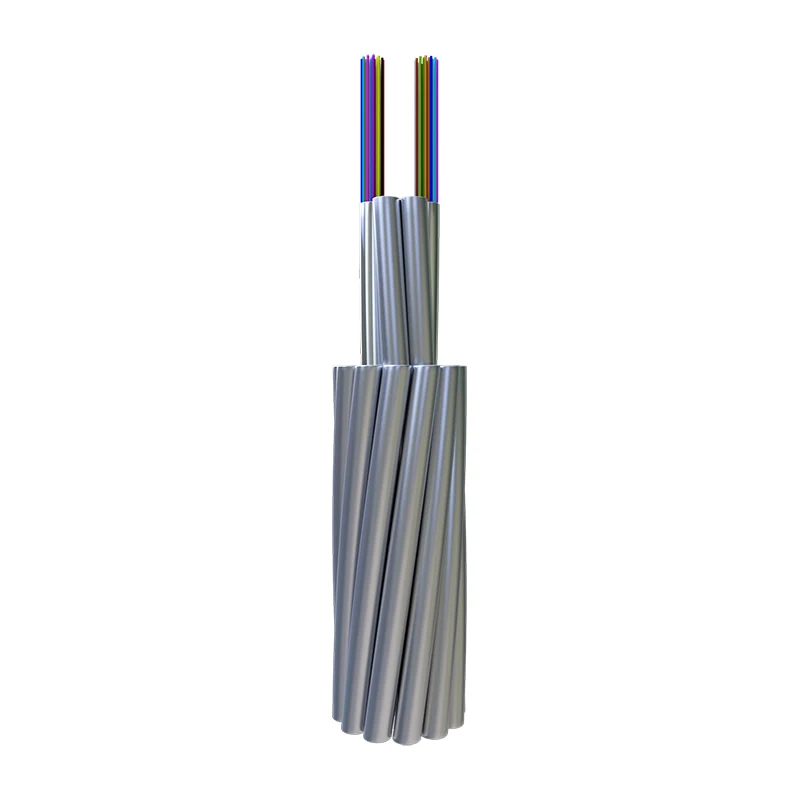

Кампазітны провад зазямлення з аптычнага валакна з шматжыльнай трубкай

Кампазітны провад зазямлення з аптычным валакном з шматжыльнай трубкай Orientalfiber (OPGW) - гэта шматфункцыянальны паветраны гібрыдны кабель ад Orientalfiber, надзейнага вытворцы і пастаўшчыка ў Кітаі. Гэты OPGW аб'ядноўвае аптычныя валакна ў канструкцыю з шматжыльнай трубы, служачы як паветраным провадам зазямлення, так і сродкам аптычнай сувязі высокай ёмістасці. Ён распрацаваны для забеспячэння стабільнай перадачы даных, моцных механічных характарыстык і доўгатэрміновай даўгавечнасці ў асяроддзях разгортвання над галавой. Прадукт падыходзіць для электрасетак, чыгунак і іншых інфраструктурных праектаў, дзе камбінаваная маланкаабарона і надзейнасць сувязі вельмі важныя.

Адправіць запыт

Апісанне Прадукта

У сучасным будаўніцтве электрасетак попыт на адначасовую перадачу высокага напружання і высакахуткасную транзітную сувязь дадзеных ніколі не быў такім высокім.Усходняе валакнопрапануе спецКампазітны провад зазямлення з аптычнага валакна з шматжыльнай трубкай (OPGW), складаны гібрыдны кабель, прызначаны для замены традыцыйных экранаваных правадоў. Дзякуючы інтэграцыі аптычных валокнаў у шматжыльную металічную структуру, наш OPGW забяспечвае двухфункцыянальнае рашэнне: забяспечвае надзейную маланкаахову для высакавольтных ліній, адначасова служачы асновай для тэлекамунікацый і аўтаматызацыі сеткі.

Вызначэнне прадукту: падвойная ролевая інфраструктура

TheКампазітны провад зазямлення з аптычнага валакна з шматжыльнай трубкайуяўляе сабой падвесны кабель, які выконвае функцыі звычайнага зазямляльнага провада (абараняе лінію перадачы ад удараў маланкі і токаў кароткага замыкання), а таксама змяшчае аптычныя валакна для перадачы даных. Такая шматжыльная канструкцыя забяспечвае вялікую колькасць валокнаў і большую трываласць, што робіць яе пераважным выбарам для пабудовы магістральнай сеткі ў сектары электраэнергетыкі.

Стратэгічнае значэнне для закупак і праектавання

ВыбіраючыУсходняе валакнояк ваш партнёр па пастаўках гарантуе, што ваша інфраструктура адпавядае строгім патрабаванням энергетычнага ландшафту 2026 года. Асноўныя перавагі закупак:

Высокая шчыльнасць валакна:Наш дызайн з шматжыльнай трубкай змяшчае значна больш валокнаў, чым версіі з цэнтральнай трубкай, падтрымліваючы перспектыўнае пашырэнне сеткі для 5G і разумнай сеткі IoT.
Аптымізаваная здольнасць да кароткага замыкання:Распрацаваны для працы з высокімі токамі замыкання без шкоды для цэласнасці аптычных валокнаў унутры.
Зніжэнне выдаткаў на працягу ўсяго жыццёвага цыкла:З тэрмінам службы, які адпавядае самой лініі перадачыКампазітны провад зазямлення з аптычнага валакна з шматжыльнай трубкайпамяншае неабходнасць частага абслугоўвання або мадэрнізацыі.
Глабальная лагістыка і маштаб:З гадавым аб'ёмам вытворчасці ў 20 мільёнаў долараў мы забяспечваем вытворчыя маштабы, неабходныя для падтрымкі інфраструктурных праектаў нацыянальнага ўзроўню 500 кВ і 750 кВ.

Тэхнічныя характарыстыкі і перавагі прадукцыйнасці

TheУсходняе валакноOPGW выраблены з дакладнасцю, каб гарантаваць, што ён квітнее ў самых нестабільных вонкавых умовах:

Механічная ўстойлівасць:Дакладнае кіраванне працэсам гарантуе, што валакна застаюцца без напружання нават пры моцным ветры, галалёдных нагрузках або высокіх сілах расцяжэння.
Цеплавая абарона:Шматжыльныя трубкі напоўнены спецыялізаванымі злучэннямі, якія абараняюць валакна ад моцнага цяпла, якое ўтвараецца падчас кароткага замыкання на лініі электраперадачы.
Устойлівасць да карозіі:Выкарыстанне дроту з алюмініевай сталі (ACS) і алюмініевага сплаву робіць кабель вельмі ўстойлівым да дэградацыі навакольнага асяроддзя ў прыбярэжных або прамысловых раёнах.
Параметры вялікага дыяметра:Спецыяльна распрацаваны, каб адпавядаць механічным патрабаванням новых высакавольтных сістэм перадачы (ад 110 кВ да 750 кВ).

Падрабязныя тэхнічныя характарыстыкі і параметры канструкцыі

Тэхнічная канфігурацыяКампазітны провад зазямлення з аптычнага валакна з шматжыльнай трубкаймогуць быць настроены ў залежнасці ад канкрэтнага дыяпазону і электрычных патрабаванняў праекта:

Асаблівасць	Стандартная спецыфікацыя	Аперацыйная перавага
Клас напружання	110 кВ, 220 кВ, 500 кВ, 750 кВ	Універсальны для рэгіянальных і нацыянальных сетак.
Колькасць абалоніны	Да 144 валокнаў (або больш па запыце)	Падтрымлівае вялікую прапускную здольнасць даных.
Склад матэрыялу	ACS (плакаваная алюмініем сталь) + AA (алюмініевы сплаў)	Высокае стаўленне трываласці да вагі.
Адпаведнасць стандартам	IEEE 1138, IEC 60794-4	Забяспечвае глабальную сумяшчальнасць і бяспеку.

Асноўныя прыкладанні: пашырэнне магчымасцей разумнай сеткі

TheКампазітны провад зазямлення з аптычнага валакна з шматжыльнай трубкайадУсходняе валакноз'яўляецца найважнейшым кампанентам у некалькіх ключавых сектарах:

Перадача высокага напружання:Першасны провад зазямлення для нядаўна пабудаваных ліній на 220 кВ і 500 кВ, забяспечваючы экранаванне ад маланкі і зазямленне.
Энергетычная сувязь:Маніторынг трансфарматарных станцый у рэжыме рэальнага часу, дыстанцыйны ўлік і рэле абароны.
Шырокапалосная сувязь:Здача ў арэнду залішняй ёмістасці оптавалакна аператарам сувязі для перадачы дадзеных у сельскай мясцовасці або на вялікія адлегласці.
Кіраванне Smart Grid:Садзейнічанне камунікацыі з нізкай затрымкай, неабходнай для аўтаматызаванага выяўлення няспраўнасцей і самааднаўлення сеткі.

Характарыстыка

● Дакладнае кіраванне працэсам для забеспячэння добрых механічных і тэмпературных характарыстык

● Большы дыяметр і больш аптычных валокнаў

● Стабільная структура і высокая надзейнасць

● Высокая трываласць на разрыў і вялікая магутнасць кароткачасовага току

Характарыстыкі аптычнага валакна

	Згасанне				Прапускная здольнасць		Палярызацыя Рэжым дысперсіі
	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	Індывідуальныя Абалоніна	Дызайн Значэнне спасылкі (M=20, Q=0,01%)
G652D	—	—	≤0,35 дБ/км	≤0,21 дБ/км	—	—	≤0,20 пс/ км	≤0,1 пс/ км
G655	—	—	—	≤0,22 дБ/км	—	—	≤0,20 пс/ км	≤0,1 пс/ км
50/125 мкм	≤3,0 дБ/км	≤1,0 дБ/км	—	—	≥600 МГц.км	≥1200 МГц.км	—	—
62,5/125 мкм	≤3,5 дБ/км	≤1,0 дБ/км	—	—	≥200 МГц.км	≥600 МГц.км	—	—

Канструкцыі і прадукцыйнасць

	Класіфікацыя	Матэрыял	Каштоўнасць
Будаўніцтва	Аптычнае валакно	G652D/G655 і г.д.	2 - 144
	Ахоўная трубка	Труба з нержавеючай сталі	1,5-6 мм
	Шматжыльная лінія	AS дрот / AA дрот / Al Rod	1,5-6 мм
	Макс. Дыяметр		30 мм
	Макс. Перасек		500 мм²
Характарыстыка	У адпаведнасці са стандартамі DL/T 832, IEC60794-4-10, IEEE1138
	Макс. Трываласць на разрыў (RTS) (кН)		700
	Макс. Трываласць на раздушванне (Н/100 мм)		3000
	Макс. Ёмістасць кароткага току (ад 40 ℃ да 200 ℃) (кА2с)		2000
	Мін. Радыус выгібу (дынамічны)		20D
	Мін. Радыус выгібу (статычны)		15D
Асяроддзе Прадукцыйнасць	Ўстаноўка (℃)		-10 да +50
	Транспарціроўка і эксплуатацыя (℃)		-40 да +65

Заўвага: D - дыяметр кабеля.

Канкрэтны тып і тэхнічныя дадзеныя

няма	Тэхнічныя дадзеныя
няма	Тып прадукту	Тып структуры	Макс. Абалоніна Граф	Раздзел АС правады (мм2)	Дыяметр （мм）	Вага кабеля (кг/км)	Ацаніце трываласць на разрыў （кН）	20℃DC Супраціў （Ω/км）	Кароткачасовая магутнасць току （40-200 ℃ кА2.с）
1	OPGW-48B1.3-90- [112;45]	1/2,6/20AS＋4/2,5/20AS＋ 11/2,8/20AS, аптычны блок 2/2,5	48	≈90	13.2	≤641	≥112	≤0,98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2,6/40AS＋4/2,5/40AS＋ 11/2,8/40AS, аптычны блок 2/2,5	48	≈90	13.2	≤457	≥57	≤0,52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2,6/20AS＋5/2,5/20AS＋ 11/2,8/20AS, аптычны блок 1/2,5	24	≈100	13.2	≤674	≥118	≤0,93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2,6/40AS＋5/2,5/40AS＋ 11/2,8/40AS, аптычны блок 1/2,5	24	≈100	13.2	≤479	≥60	≤0,49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2,6/20AS＋5/2,5/20AS＋ 10/3.2/20AS, аптычны блок 1/2.5	24	≈110	14	≤760	≥133	≤0,83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2,8/20AS＋5/2,7/20AS＋ 11/3.05/20AS, аптычны блок 1/2.6	24	≈110	14.3	≤791	≥140	≤0,80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2,9/20AS＋5/2,8/20AS＋ 12/2.8/AA, аптычны блок 1/2.7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0,40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3,0/20AS＋5/2,9/20AS＋ 12/2.9/20AS, аптычны блок 1/2.8	36	≈120	14.6	≤820	≥145	≤0,77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3,0/30AS＋5/2,9/30AS＋ 12/2.9/30AS, аптычны блок 1/2.8	36	≈120	14.6	≤700	≥95	≤0,55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3,0/40AS＋5/2,9/40AS＋ 12/2.9/40AS, аптычны блок 1/2.8	36	≈120	14.6	≤582	≥74	≤0,42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3,2/20AS＋4/3,0/20AS＋ 12/3.0/20AS, аптычны блок 2/2.9	72	≈120	15.2	≤832	≥147	≤0,76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3,2/30AS＋4/3,0/30AS＋ 12/3.0/30AS, аптычны блок 2/2.9	72	≈120	15.2	≤711	≥96	≤0,53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3,2/40AS＋4/3,0/40AS＋ 12/3.0/40AS, аптычны блок 2/2.9	72	≈120	15.2	≤591	≥74	≤0,40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3,2/20AS＋5/3,0/20AS＋ 12/3.0/20AS, аптычны блок 1/2.9	36	≈130	15.2	≤879	≥155	≤0,72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3,2/30AS＋5/3,0/30AS＋ 12/3.0/30AS, аптычны блок 1/2.9	36	≈130	15.2	≤751	≥102	≤0,50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3,2/40AS＋5/3,0/40AS＋ 12/3.0/40AS, аптычны блок 1/2.9	36	≈130	15.2	≤624	≥79	≤0,40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/20AS, аптычны блок 1/3.1	36	≈140	16.1	≤995	≥175	≤0,65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3,3/30AS＋5/3,2/30AS＋ 12/3.2/30AS, аптычны блок 1/3.1	36	≈140	16.1	≤850	≥115	≤0,45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3,3/20AS＋5/3,2/20AS＋ 12/3.2/AA, аптычны блок 1/3.1	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0,31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3,4/20AS＋5/3,3/20AS＋ 12/3.3/20AS, аптычны блок 1/3.2	48	≈150	16.6	≤1055	≥182	≤0,60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3,4/30AS＋5/3,3/30AS＋ 12/3.3/30AS, аптычны блок 1/3.2	48	≈150	16.6	≤901	≥122	≤0,42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3,4/40AS＋5/3,3/40AS＋ 12/3.3/40AS, аптычны блок 1/3.2	48	≈150	16.6	≤747	≥95	≤0,33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3,4/20AS＋4/3,3/20AS＋ 12/3.3/20AS, аптычны блок 2/3.2	72	≈150	16.6	≤998	≥172	≤0,64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3,4/30AS＋4/3,3/30AS＋ 12/3.3/30AS, аптычны блок 2/3.2	72	≈150	16.6	≤853	≥116	≤0,45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3,6/20AS＋5/3,5/20AS＋ 12/3,5/20AS, аптычны блок 1/3,4	48	≈170	17.6	≤1190	≥198	≤0,54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3,8/20AS＋4/3,6/20AS＋ 12/3,6/20AS, аптычны блок 2/3,5	72	≈170	18.2	≤1187	≥199	≤0,54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3,8/14AS＋5/3,6/14AS＋ 12/3.6/14AS, аптычны блок 1/3.5	48	≈180	18.2	≤1372	≥252	≤0,72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3,8/20AS＋5/3,6/20AS＋ 12/3,6/20AS, аптычны блок 1/3,5	48	≈180	18.2	≤1255	≥211	≤0,50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3,8/30AS＋5/3,6/30AS＋ 12/3,6/30AS, аптычны блок 1/3,5	48	≈180	18.2	≤1071	≥147	≤0,35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3,8/40AS＋5/3,6/40AS＋ 12/3,6/40AS, аптычны блок 1/3,5	48	≈180	18.2	≤888	≥113	≤0,28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2,7/20AS＋4/2,5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Аптычны блок 1/3,5	48	≈235	20.3	≤1594	≥268	≤0,38	≥243,4

Характарыстыкі механічных і экалагічных выпрабаванняў

Пункт	Тэст Метад	Патрабаванні
Напружанне	МЭК 60794-1-2-E1 нагрузка: у адпаведнасці са структурай кабеля Узор даўжыня: не менш за 10 м, звязаная даўжыня не менш за 100 м Працягласць час: 1 хв	40% RTS без дадатковай дэфармацыі валокнаў（0,01 %）, без дадатковых згасанне (0,03 дБ). 60% RTS дэфармацыя валакна≤0,25%, дадаткова паслабленне≤0.05dB (Не дадатковае згасанне пасля тэсту).
Раздушыць	МЭК 60794-1-2-E3 нагрузка: у адпаведнасці з прыведзенай вышэй табліцай, тры балы Працягласць час: 10хв	Дадатковы згасанне пры 1550 нм ≤0,05 дБ/валакно; Без пашкоджанняў элементаў
вада Пранікненне	МЭК 60794-1-2-F5B Час : 1 гадзіна Даўжыня ўзору: 0,5 м вада вышыня: 1м	няма уцечка вады.
тэмпература Веласпорт	МЭК 60794-1-2-F1 Узор даўжыня: не менш за 500 м тэмпература дыяпазон: ад -40 ℃ да +65 ℃ Цыклы: 2 тэмпература час вытрымкі цыклічнага тэсту: 12 гадзін	The змяненне каэфіцыента згасання павінна быць менш чым 0,1 дБ/км пры 1550 нм.

Часта задаюць пытанні (FAQ)

Чаму OPGW з гнуткай трубы лепш для высакавольтных ліній?

Канструкцыя шматжыльнай трубы дазваляе выкарыстоўваць кабель большага дыяметра і большай колькасці валокнаў. Ён таксама больш раўнамерна размяркоўвае механічныя нагрузкі па кабелі, што вельмі важна для перасячэнняў з вялікім пралётам, якія выкарыстоўваюцца ў лініях 500 кВ і 750 кВ.

Як Orientalfiber забяспечвае якасць OPGW?

Мы працуем у адпаведнасці з сістэмамі кіравання якасцю ISO9001 і сістэмамі бяспекі ISO45001. Перад адпраўкай кожная партыя кампазітнага провада зазямлення з шматжыльнай трубкі з аптычнага валакна праходзіць строгія выпрабаванні на трываласць на расцяжэнне, устойлівасць да раздушвання і кароткае замыканне.

Ці можна выкарыстоўваць гэты кабель на існуючых лініях?

У той час як OPGW часта выкарыстоўваецца для "новапабудаваных" ліній, OPGW часта выкарыстоўваецца для замены існуючых традыцыйных правадоў зазямлення падчас праектаў мадэрнізацыі сеткі, каб дадаць магчымасці сувязі старым маршрутам.
