Кампазітны провад зазямлення з аднатрубнага аптычнага валакна

Аднатрубны валаконна-аптычны кампазітны провад зазямлення (OPGW) - гэта паветраны гібрыдны кабель, які змяшчае аптычнае валакно, якое выконвае некалькі функцый, такіх як провад зазямлення і аптычная сувязь.

Адправіць запыт

Апісанне Прадукта

Кампазітны провад зазямлення з аптычным валакном з адной трубкай (OPGW) - гэта паветраны гібрыдны кабель, які змяшчае аптычнае валакно, якое выконвае некалькі функцый, такіх як провад зазямлення і аптычная сувязь. У адрозненне ад традыцыйных падвесных правадоў зазямлення, гэты прадукт аб'ядноўвае кампаненты аптычнай сувязі ў канструкцыю кабеля, рэалізуючы інтэграцыю абароны ліній электраперадач і перадачы інфармацыі, што можа эфектыўна знізіць кошт будаўніцтва і кошт эксплуатацыі і абслугоўвання сетак электраперадачы і сувязі.

Сфера прымянення аднатрубнага валаконна-аптычнага кампазітнага провада зазямлення

Кампазітны провад зазямлення з аптычнага валакна Orientalfiber Uni-tube у асноўным выкарыстоўваецца для 110 кВ, 220 кВ, 500 кВ, 750 кВ і ліній сувязі паветраных сістэм перадачы высокага напружання. У дадатак да электраэнергетыкі прадукт таксама шырока выкарыстоўваецца ў чыгуначным транспарце, аўтамабільных дарогах, нафтахімічнай, горназдабыўной прамысловасці і іншых галінах прамысловасці, якія маюць патрэбу як у наземнай абароне, так і ў высакахуткаснай аптычнай сувязі, забяспечваючы стабільную і эфектыўную падтрымку перадачы даных для прамысловай вытворчасці і эксплуатацыі.

Структура прадукту

Асноўныя кампаненты

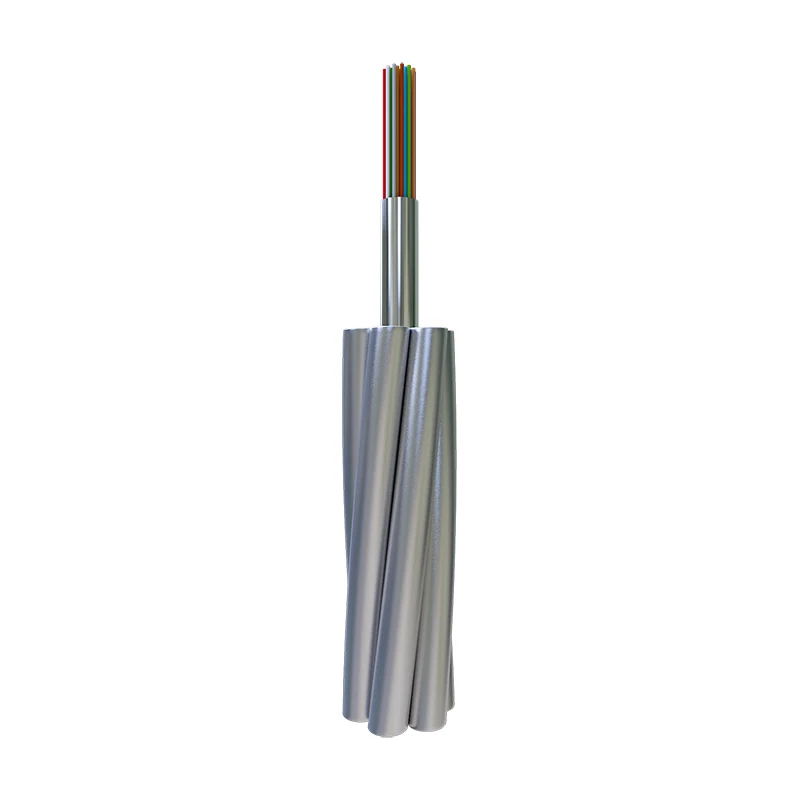

Кампазітны провад зазямлення з аптычнага валакна Orientalfiber Uni-tube мае навуковую і абгрунтаваную структурную канструкцыю, і яго асноўныя кампаненты ўключаюць блок аптычнага валакна, дрот з алюмініевага сплаву, сталёвы стрыжань і знешнюю абалонку. Аптычна-валаконны блок размешчаны ў адной трубе, якая эфектыўна абараняе аптычнае валакно ад знешніх механічных пашкоджанняў і эрозіі навакольнага асяроддзя; дрот з алюмініевага сплаву і сталёвы стрыжань адказваюць за вытрымку сілы расцяжэння і забеспячэнне стабільнасці кабеля падчас працы над галавой; вонкавая абалонка выраблена з высакаякасных матэрыялаў, якія не паддаюцца старэнню і карозіі, падаўжаючы тэрмін службы вырабы.

Структурныя перавагі

Канструкцыя аднатрубнай канструкцыі кампазітнага провада зазямлення з аптычнага валакна Uni-tube робіць структуру прадукта кампактнай, што зручна для транспарціроўкі і ўстаноўкі. У той жа час разумнае размеркаванне ўнутраных кампанентаў гарантуе, што прадукт мае добрыя механічныя ўласцівасці і камунікацыйныя характарыстыкі, і можа адаптавацца да розных суровых вонкавых умоў, такіх як моцны вецер, моцны дождж, высокая і нізкая тэмпература.

Характарыстыкі прадукту

Механічныя эксплуатацыйныя характарыстыкі

● Добрая трываласць на расцяжэнне: прадукт абсталяваны высокатрывалым сталёвым стрыжнем і дротам з алюмініевага сплаву, якія вытрымліваюць вялікую сілу расцяжэння, адаптуюцца да патрабаванняў накладной ўстаноўкі міжгародніх высакавольтных ліній перадачы і гарантуюць, што кабель не ламаецца і не дэфармуецца пры звычайных умовах выкарыстання.

● Невялікі дыяметр, малы вага, невялікая дадатковая нагрузка на вежу: у параўнанні з традыцыйнымі кампазітнымі паветранымі правадамі зазямлення аднатрубны аптычна-валаконны кампазітны паветраны провад зазямлення мае меншы дыяметр і меншую вагу, што можа паменшыць дадатковую нагрузку на вежу перадачы, паменшыць інвестыцыі ў будаўніцтва вежы і палепшыць агульную стабільнасць лініі электраперадачы.

Характарыстыкі сувязі

● Лёгка зрабіць аптычны блок адпаведнай залішняй даўжыні валакна: аднатрубная структура зручная для размяшчэння залішняй даўжыні аптычнага валакна, якая можа эфектыўна кампенсаваць змяненне даўжыні валакна, выкліканае розніцай тэмператур і механічнай дэфармацыяй, забяспечвае стабільнасць перадачы аптычнага сігналу і памяншае згасанне сігналу падчас перадачы.

● Нізкае згасанне сігналу: абранае высакаякаснае аптычнае валакно мае добрую прадукцыйнасць перадачы, нізкае згасанне сігналу і можа рэалізаваць высакахуткасную перадачу даных на вялікія адлегласці, задавальняючы камунікацыйныя патрэбы сістэм перадачы высокага напружання і розных прамысловых сцэнарыяў.

Характарыстыкі экалагічнай адаптацыі

● Устойлівасць да карозіі: знешняя абалонка і ўнутраныя металічныя кампаненты прадукту апрацаваны з дапамогай антыкаразійнай тэхналогіі, якая можа супрацьстаяць эрозіі ў выніку кіслотных дажджоў, салянага туману і іншых суровых умоў, і падыходзіць для выкарыстання ў прыбярэжных, прамысловых і іншых раёнах з суровымі ўмовамі навакольнага асяроддзя.

● Супрацьстарэнне, устойлівасць да высокіх і нізкіх тэмператур: Матэрыял прадукту мае добрыя характарыстыкі супраць старэння, можа адаптавацца да доўгатэрміновага выкарыстання на адкрытым паветры і можа нармальна працаваць у дыяпазоне тэмператур ад -40 ℃ да 80 ℃, забяспечваючы стабільную працу прадукту ў розных кліматычных рэгіёнах.

Кампазітны провад зазямлення з аптычнага валакна з адной трубкай у асноўным выкарыстоўваецца для 110 кВ, 220 кВ, 500 кВ, 750 кВ і ліній сувязі паветраных сістэм перадачы высокага напружання.

Характарыстыка

● Добрая трываласць на разрыў

● Малы дыяметр, малы вага, невялікая дадатковая нагрузка на вежу

● Лёгка зрабіць адпаведны аптычны блок лішняй даўжыні валакна

Характарыстыкі аптычнага валакна

	Згасанне				Прапускная здольнасць		Дысперсія рэжыму палярызацыі
	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	Індывідуальнае валакно	Значэнне спасылкі на дызайн (M=20, Q=0,01%)
G652D	—	—	≤0,35 дБ/км	≤0,21 дБ/км	—	—	≤0,20 пс/км	≤0,1 пс/км
G655	—	—	—	≤0,22 дБ/км	—	—	≤0,20 пс/км	≤0,1 пс/км
50/125 мкм	≤3,0 дБ/км	≤1,0 дБ/км	—	—	≥600 МГц.км	≥1200 МГц.км	—	—
62,5/125 мкм	≤3,5 дБ/км	≤1,0 дБ/км	—	—	≥200 МГц.км	≥600 МГц.км	—	—

Канструкцыі і прадукцыйнасць

	Класіфікацыя	Матэрыял	Каштоўнасць
Будаўніцтва	Аптычнае валакно	G652D/G655 і г.д.	2 - 48
	Ахоўная трубка	Труба з нержавеючай сталі	1,5-6 мм
	Шматжыльная лінія	AS дрот / AA дрот / Al Rod	1,5-6 мм
	Макс. Дыяметр		18 мм
	Макс. Перасек		200 мм2
Характарыстыка	У адпаведнасці са стандартамі DL/T 832, IEC60794-4-10, IEEE1138
	Макс. Трываласць на разрыў (RTS) (кН)		280
	Макс. Трываласць на раздушванне (Н/100 мм)		2200
	Макс. Ёмістасць кароткага току (40℃-200℃) (кА2с)		100
	Мін. Радыус выгібу (дынамічны)		20D
	Мін. Радыус выгібу (статычны)		15D
Прадукцыйнасць навакольнага асяроддзя	Ўстаноўка (℃)		-10 да +50
	Транспарціроўка і эксплуатацыя (℃)		-40 да +65

Заўвага: D - дыяметр кабеля.

Канкрэтны тып і тэхнічныя дадзеныя

няма	Тэхнічныя дадзеныя
няма	Тып прадукту	Тып структуры	Макс. Колькасць абалоніны	Раздзел АС правады (мм²)	Дыяметр （мм）	Вага кабеля (кг/км)	Ацаніце трываласць на разрыў （кН）	20℃DC Супраціў （Ω/км）	Кароткачасовая магутнасць току （40-200 ℃ kA2.s）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, аптычны блок 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, аптычны блок 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3,8/20AS, аптычны блок 1/3,8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3,8/40AS, аптычны блок 1/3,8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Характарыстыкі механічных і экалагічных выпрабаванняў

Пункт	Метад выпрабаванняў	Патрабаванні
Напружанне	IEC 60794-1-2-E1 Нагрузка: у адпаведнасці са структурай кабеля Даўжыня ўзору: не менш за 10 м, звязаная даўжыня не менш за 100 м Працягласць: 1 хв	40% RTS без дадатковай дэфармацыі валакна（0,01 %）, без дадатковага згасання (0,03 дБ). 60% дэфармацыя валакна ў рэальным часе ≤0,25%, дадатковае згасанне ≤0,05 дБ (Ніякага дадатковага згасання пасля тэсту).
Раздушыць	IEC 60794-1-2-E3 Нагрузка: у адпаведнасці з прыведзенай вышэй табліцай, тры кропкі. Працягласць: 10 хвілін	Дадатковае згасанне пры 1550 нм ≤0,05 дБ/валакно; Без пашкоджанняў элементаў
Пранікненне вады	IEC 60794-1-2-F5B Час: 1 гадзіна Даўжыня ўзору: 0,5 м Вышыня вады: 1 м	Няма ўцечкі вады.
Цыклаванне тэмпературы	IEC 60794-1-2-F1 Даўжыня ўзору: не менш за 500 м Дыяпазон тэмператур: ад -40 ℃ да +65 ℃ Цыклы: 2 Тэмпературны цыклічны час вытрымкі: 12 гадзін	Змяненне каэфіцыента згасання павінна быць менш за 0,1 дБ/км пры 1550 нм.
