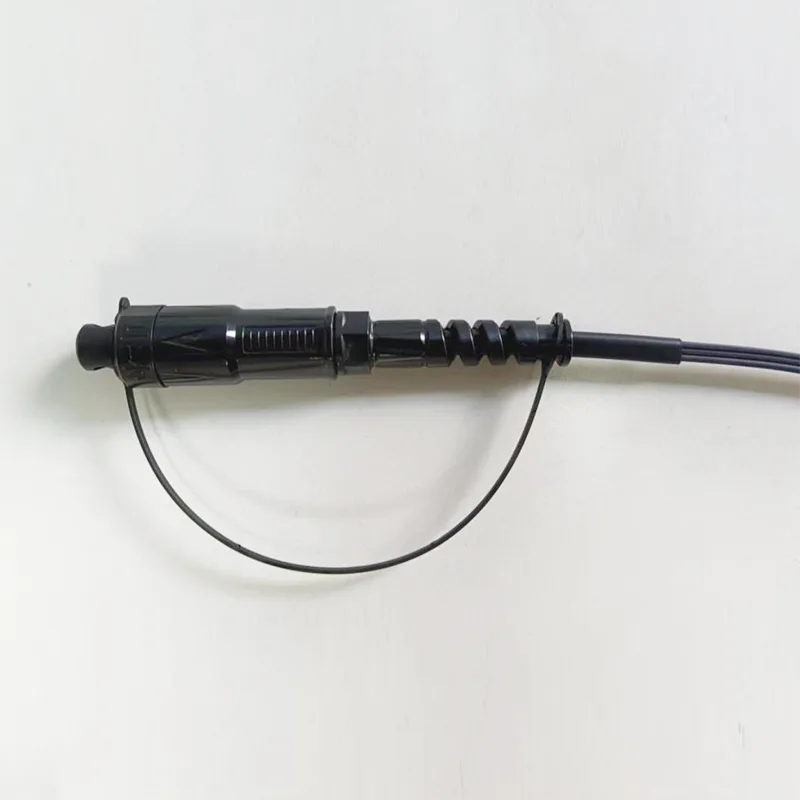

φ5 мм воданепранікальны падзенне кабеля H Optic SC/APC раз'ём патч -шнур

Прыкладанне:● Сістэмы FTTX/FTTH● Прыкладанні Ethernet● Спасылкі CATV● Аптычнае размеркаванне сігналу● Пасіўныя аптычныя сеткі (PON)● Прымяненне асновы, гарызантальныя і стаякі● Заўважаныя скрыні для кроплі тэрмінала● адкрытыя зоны; Суровае асяроддзеАсаблівасці:● Нізкая страта ўстаўкі, высокая страта......

Адправіць запыт

Апісанне Прадукта

Прыкладанне:

● Сістэмы FTTX/FTTH

● Прыкладанні Ethernet

● Спасылкі CATV

● Аптычнае размеркаванне сігналу

● Пасіўныя аптычныя сеткі (PON)

● Прымяненне асновы, гарызантальныя і стаякі

● Заўважаныя скрыні для кроплі тэрмінала

● адкрытыя зоны; Суровае асяроддзе

Асаблівасці:

● Нізкая страта ўстаўкі, высокая страта вяртання.

● Добра ў паўтаральнасці і абмене.

● 100% устаўка, страта вяртання, канцавы твар і.

● Інспекцыя перашкод.

● Выдатная механічная цягавітасць.

● Выкананне Telcordia GR-326-Core.

● Забяспечвае высокую прадукцыйнасць і надзейнасць у кіраванні аптычным кабелем.

● Хуткая і простая ўстаноўка і рэканфігурацыя.

● Простая апрацоўка, адсутнасць неабходнасці ў спецыяльным інструменце.

● Воданепранікальны IP68.

1. Тэхнічная спецыфікацыя патч -шнура

Канструкцыі	Адзінка	Апісанні
Колькасць валакна		Простыкс
Даўжыня хвалі	нм	1310/1550
Страта ўстаўкі	бяспекі	≤0,30 (тыпова: 0,15)
Страта вяртання	бяспекі	≥ 60
Тып злучэння		SC/APC
Ферул		Керамічны
Цыклы злучэння		500
Колер кабельнай курткі		Чорны
Вонкавы дыяметр кабеля	мм	5,0 ± 0,2
Рэжым валакна		Адзіны рэжым: G657A2
Матэрыял кабельнай курткі		Hdpe
Вага кабеля	Кг/км	22 （прыблізна）
Змест друку		Наладжвальны
Даўжыня	m	50 、 75 、 125 、 175 альбо наладжванне (Талерантнасць: ± 0,5 м)
Тып раздыма		Увод: Accord H Optic SC/APC
Тып раздыма		Выхад: Accord H Optic SC/APC
Цяга (восевая паміж кабель і раз'ём)	N	200
Воданепранікальны клас		IP68
Працоўная тэмпература	℃	-25 ° C ~ +70 ℃
Тэмпература захоўвання	℃	-25 ° C ~ +70 ℃

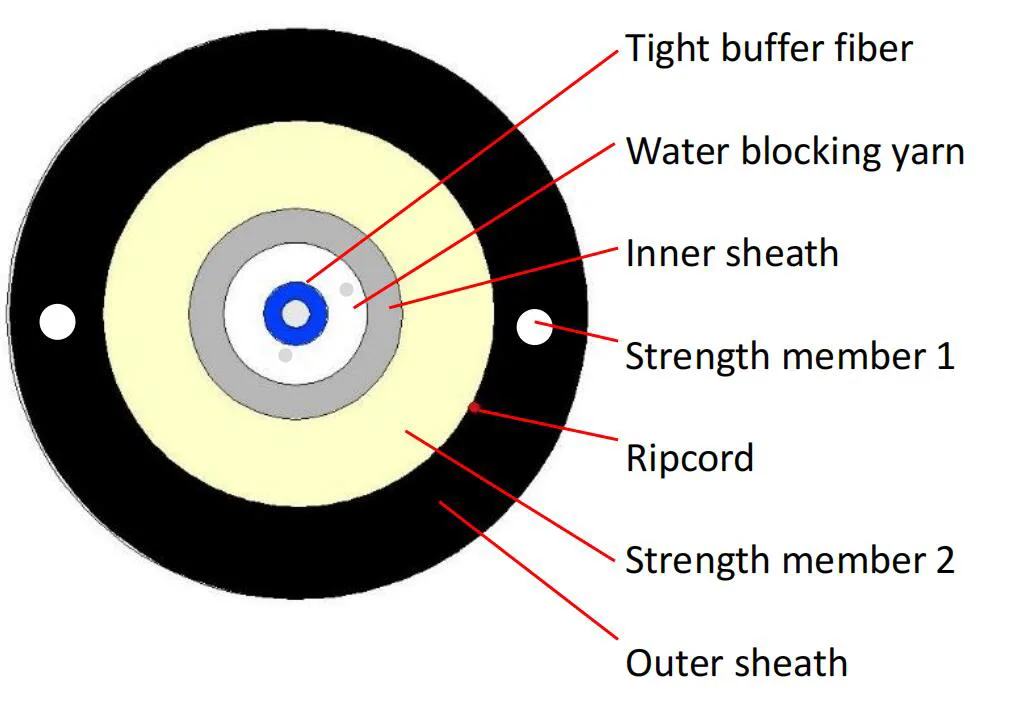

2. Кабельны перасек

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

3. Памер кабельнай структуры

Прадмет	Змест	Спецыфікацыі
Шчыльнае буфернае валакно	Нумар	1
	Тып	G.657A2
	Колер	Блакітны
	Матэрыял	Lszh
	Дыяметр (мм)	0,90 ± 0,05
Унутраная абалонка	Дыяметр (мм)	2,8 ± 0,2
	Таўшчыня (мм)	0,25 ± 0,05
	Колер	Бялок
	Матэрыял	Lszh
Член сілы 1	Матэрыял	Налеплены FRP
Член сілы 1	Колькасць	0,5*2
Член сілы 2	Матэрыял	Арамід пража + вада, якая блакуе шкляную нітку
Разрэзаны шнур	Нумар	1
Разрэзаны шнур	Колер	Чырвоны
Разліў	Матэрыял	Hdpe
	Дыяметр (мм)	5,0 ± 0,2
	Таўшчыня (мм)	1,1 ± 0,1
	Колер	Чорны
Кабельны Вайгт	Кг/км	22 ± 3

4. Кабельны матэрыял

4.1 Аптычнае валакно

Усе характарыстыкі кабельнага валакна (валакна гатовага кабеля) павінны быць, па меншай меры, у адпаведнасці з рэкамендацыяй МСЭ-T G.657A2 і павінны быць наступным.

Прадмет	Спецыфікацыя
Тып валакна	Адзіны рэжым
Матэрыял валакна	Легаваны крэмній
Каэфіцыент паслаблення @ 1310 нм @ 1383nm @ 1490nm @ 1550 нм @ 1625nm Пасля фарміравання кабеля @ 1310 нм @ 1550 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Даўжыня хвалі адсячэння кабеля	≤ 1260 нм
Даўжыня хвалі нулявой дысперсіі	1300 ~ 1324 нм
Нулявы нахіл	≤ 0,092 PS/(NM2.KM)
PMD @ 1550 нм	≤0,1 пс/км1/2
Храматычная дысперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм. Км) ≤5,3 пс/(нм. Км) ≤18,0 пс/(нм. Км) ≤22 пс/(нм. Км)
Дыяметр поля рэжыму @ 1310 нм	8.5-9.3um
Памылка канцэнтрацыі ядра / апранутая	≤ 0,5 адзін
Дыяметр абліцоўвання	125,0 ± 0,7 адзін
Абліцоўванне без круглай	≤5%
Першасны дыяметр пакрыцця	242 ± 7 адзін
Канцэнтрычнасць першаснае пакрыццё / пакрыццё	≤10 мкм
Пакрыццё неразвітасці	≤0,7%
Паслабленне з стратай выгібу кабеля 1 паварот 1 мандраль 7,5 мм 10 паварочваецца 1 манрэл 15 мм	1550NM ≤ Δ 0,10 дБ/км 1550nm ≤ Δ 0,03 дБ/км

5. Прадукцыйнасць кабеля аптычнага валакна

5.1 Радыус выгібу кабеля:

10 х дыяметр кабеля (пасля ўстаноўкі): 50 мм

20 х дыяметр кабеля (падчас ўстаноўкі): 100 мм

6. Тэст механічных і экалагічных паказчыкаў

S/N	Прадмет	Метад тэсту	Умова прыняцця
1	Трываласць на расцяжэнне IEC 794-1-E1	- Загрузка: 1200N - Даўжыня кабеля пры нагрузцы: 50 м - Час загрузкі: ≥1min.	- Змена страт ≤ 0,1 дБ/км пры 1550 нм -Не пашкоджанне вонкавай куртцы і ўнутраных элементаў.
2	Раздушыць тэст IEC 794-1-E3	- Загрузка: 500n/100 мм*100 мм - Час загрузкі: ≥1min.	- Змена страт ≤ 0,1 дБ/км пры 1550 нм -Не пашкоджанне вонкавай куртцы і ўнутраных элементаў.
3	Ударная ўстойлівасць IEC 794-1-E4	- пункты ўздзеяння: 5 -Там часу за бал: 1 - Уплыў энергіі: 1N.M - радыус галоўкі малатка: 12,5 мм - Хуткасць уздзеяння: 2 сек/цыкл	- Змена страт ≤ 0,1 дБ/км пры 1550 нм -Не пашкоджанне вонкавай куртцы і ўнутраных элементаў.
4	Паўторнае выгіб IEC 794-1-E6	- Радыус выгібу: дыяметр кабеля 20 х - Загрузка: 20 N - Хуткасць згінання: 3 сек/цыкл - Цыклічная крывізна: 30	- Змена страт ≤ 0,1 дБ/км пры 1550 нм -Не пашкоджанне вонкавай куртцы і ўнутраных элементаў.
5	Кручэнне IEC 794-1-E7	- Даўжыня: 1 м - Загрузка: 50 N - Хуткасць павароту: 1 мін/цыкл - Кут скручвання: ± 180 ° - Не. Цыкл: 10	- Змена страт ≤ 0,1 дБ/км пры 1550 нм -Не пашкоджанне вонкавай куртцы і ўнутраных элементаў.
6	Тэмпература Тэст на ровары IEC 794-1-F1	- Крок тэмпературы: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - Час на кожны крок: 24 гадзіны - Колькасць цыкла: 2	- Змена страт ≤ 0,1 дБ/км пры 1550 нм - Няма ламання валакна і пашкоджанняў абалонкі.

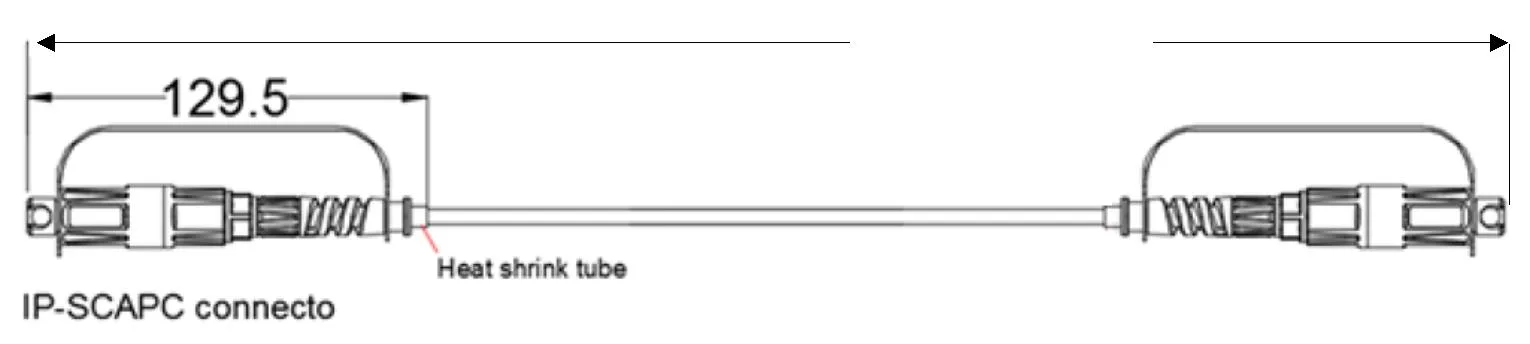

7. Патчы

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

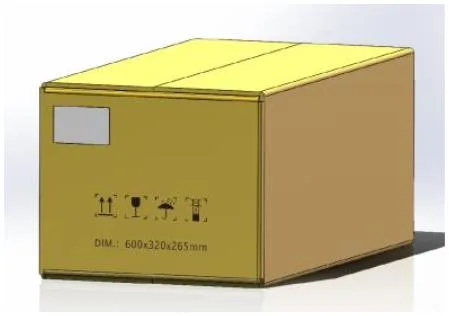

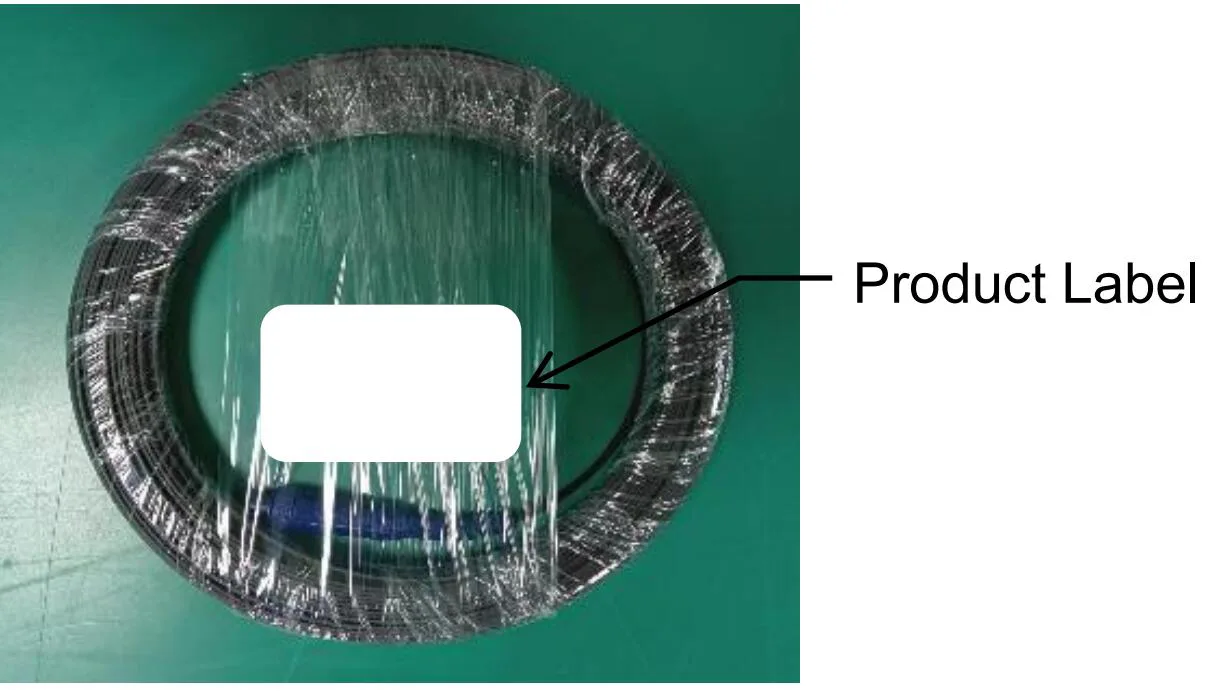

8. Пакет

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord

Пакажыце патрабаванні

φ5mm Waterproof Drop Cable H Optic SC/APC Connector Patch Cord
