φ5 мм воданепранікальны валакно кабель Optitap SC/APC раз'ём патч шнур

Прыкладанне:● Сістэмы FTTX/FTTH● Прыкладанні Ethernet● Спасылкі CATV● Аптычнае размеркаванне сігналу● Пасіўныя аптычныя сеткі (PON)● Прымяненне асновы, гарызантальныя і стаякі● Заўважаныя скрыні для кроплі тэрмінала● адкрытыя зоны; Суровае асяроддзеАсаблівасці:● Нізкая страта ўстаўкі, высокая страта......

Адправіць запыт

Апісанне Прадукта

Прыкладанне:

● Сістэмы FTTX/FTTH

● Прыкладанні Ethernet

● Спасылкі CATV

● Аптычнае размеркаванне сігналу

● Пасіўныя аптычныя сеткі (PON)

● Прымяненне асновы, гарызантальныя і стаякі

● Заўважаныя скрыні для кроплі тэрмінала

● адкрытыя зоны; Суровае асяроддзе

Асаблівасці:

● Нізкая страта ўстаўкі, высокая страта вяртання.

● Добра ў паўтаральнасці і абмене.

● 100% устаўка, страта вяртання, канцавы твар і.

● Інспекцыя перашкод.

● Выдатная механічная цягавітасць.

● Выкананне Telcordia GR-326-Core.

● Забяспечвае высокую прадукцыйнасць і надзейнасць у кіраванні аптычным кабелем.

● Хуткая і простая ўстаноўка і рэканфігурацыя.

● Простая апрацоўка, адсутнасць неабходнасці ў спецыяльным інструменце.

● Воданепранікальны IP68.

Тэхнічная спецыфікацыя патч -шнура

Канструкцыі	Адзінка	Апісанні
Колькасць валакна		Простыкс
Даўжыня хвалі	нм	1310/1550
Страта ўстаўкі	бяспекі	≤0,50 (тыпова: 0,3)
Страта вяртання	бяспекі	≥55 (APC)
Колер кабельнай курткі		Чорны
Вонкавы дыяметр кабеля	мм	Φ5,0 (± 0,2)
Рэжым валакна		Адзін рэжым: G657 A2
Матэрыял кабельнай курткі		LSZH (ультрафіялетавая абарона і пажарная ўстойлівасць)
Вага кабеля	Кг/км	28 （прыблізна）
Змест друку		Наладжвальны
Даўжыня	m	50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Талерантнасць: ± 0,5 м)
Тып раздыма		Увод: Accord Optitap SC/APC
Тып раздыма		Вывад: Accord Optitap SC/APC
Воданепранікальны клас		IP68
Трываласць на расцяжэнне	N	200
Працоўная тэмпература	℃	-20 ~ +65

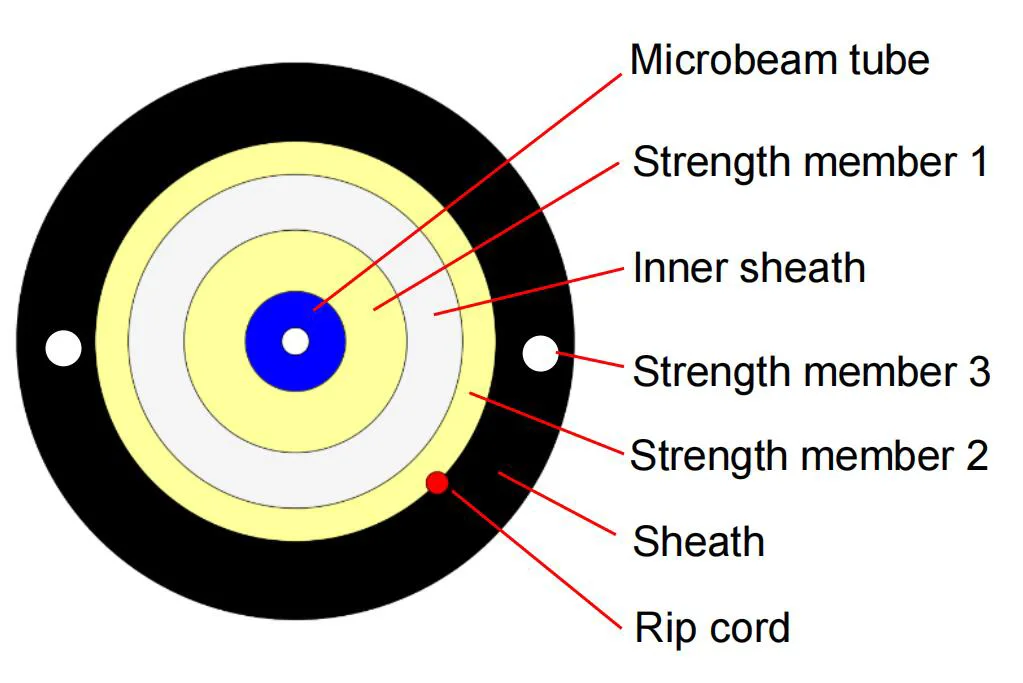

Перасек кабеля

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

Памер канструкцыі кабельнай структуры

Прадмет	Змест	Спецыфікацыі
Валакно	Нумар	1
	Тып	G.657A2
	Колер	Блакітны
Труба мікраэйм	Матэрыял	Lszh
	Колер	Блакітны
	Дыяметр (мм)	0,9 ± 0,05
Унутраная абалонка	Дыяметр (мм)	2,2 ± 0,05
	Таўшчыня (мм)	0,4 ± 0,05
	Колер	Слановая костка/белая/бэжавая
	Матэрыял	Lszh
	Член сілы 1	Арамід пража 1100d*3
Член сілы 2	Матэрыял	Арамід пража
Член сілы 2	Колькасць	1100d*7
Член сілы 3	Матэрыял	Налеплены FRP
Член сілы 3	Дыяметр (мм)	0,5*2
Разрэзаны шнур	Нумар	1
Разрэзаны шнур	Колер	Чырвоны
Разліў	Матэрыял	LSZH (ультрафіялетавая абарона і пажарная ўстойлівасць)
	Дыяметр (мм)	5,0 ± 0,2
	Таўшчыня (мм)	1,1 ± 0,1
	Колер	Чорны
Вага кабеля	Кг/км	28 ± 3

Прадукцыйнасць аптычнага валакна

Усе характарыстыкі кабельнага валакна (валакна гатовага кабеля) павінны быць, па меншай меры, у адпаведнасці з рэкамендацыяй МСЭ-T G.657A2 і павінны быць наступным.

Прадмет	Спецыфікацыя
Тып валакна	Адзіны рэжым
Матэрыял валакна	Легаваны крэмній
Каэфіцыент паслаблення @ 1310 нм @ 1383nm @ 1490nm @ 1550 нм @ 1625nm Пасля фарміравання кабеля @ 1310 нм @ 1550 нм	≤ 0,36 дБ/км ≤ 0,36 дБ/км ≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Даўжыня хвалі адсячэння кабеля	≤ 1260 нм
Даўжыня хвалі нулявой дысперсіі	1300 ~ 1324 нм
Нулявы нахіл	≤ 0,092 PS/(NM2.KM)
PMD @ 1550 нм	≤0,1 пс/км1/2
Храматычная дысперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625 нм	≤3 пс/(нм. Км) ≤5,3 пс/(нм. Км) ≤18,0 пс/(нм. Км) ≤22 пс/(нм. Км)
Дыяметр поля рэжыму @ 1310 нм	8.5-9.3um
Памылка канцэнтрацыі ядра / апранутая	≤ 0,5 адзін
Дыяметр абліцоўвання	125,0 ± 0,7 адзін
Абліцоўванне без круглай	≤5%
Першасны дыяметр пакрыцця	242 ± 7 адзін
Канцэнтрычнасць першаснае пакрыццё / пакрыццё	≤10 мкм
Пакрыццё неразвітасці	≤0,7%
Паслабленне з стратай выгібу кабеля 1 паварот 1 мандраль 7,5 мм 10 паварочваецца 1 манрэл 15 мм	1550NM ≤ Δ 0,10 дБ/км 1550nm ≤ Δ 0,03 дБ/км

Дыяпазон тэмпературы прыкладання

Дыяпазон працоўных тэмператур	: -20 ℃ да +65 ℃
Дыяпазон тэмператур захоўвання / транспарту	: -20 ℃ да +65 ℃
Дыяпазон тэмпературы ўстаноўкі	: -20 ℃ да +65 ℃

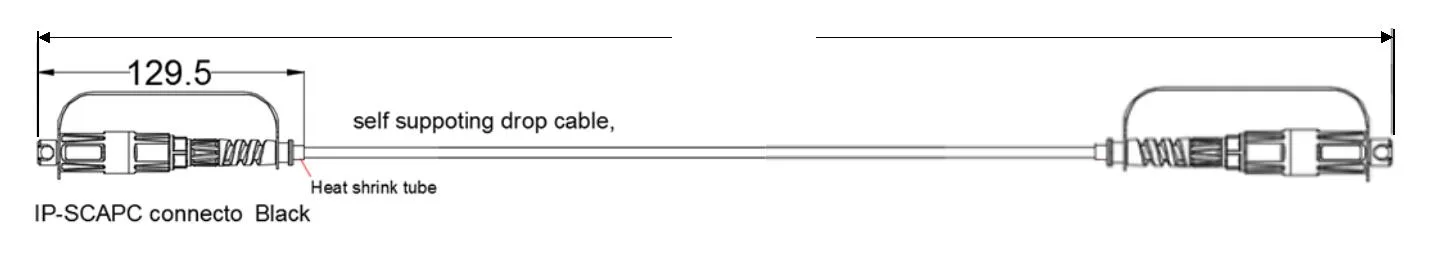

Памерны малюнак

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord

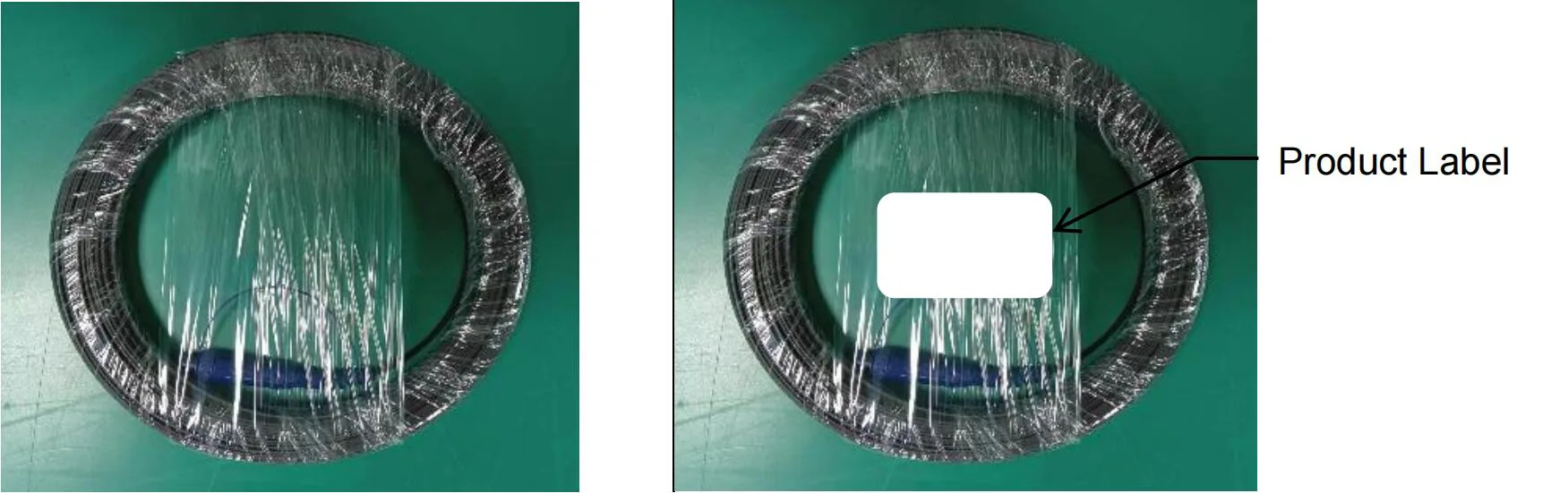

Пакунак

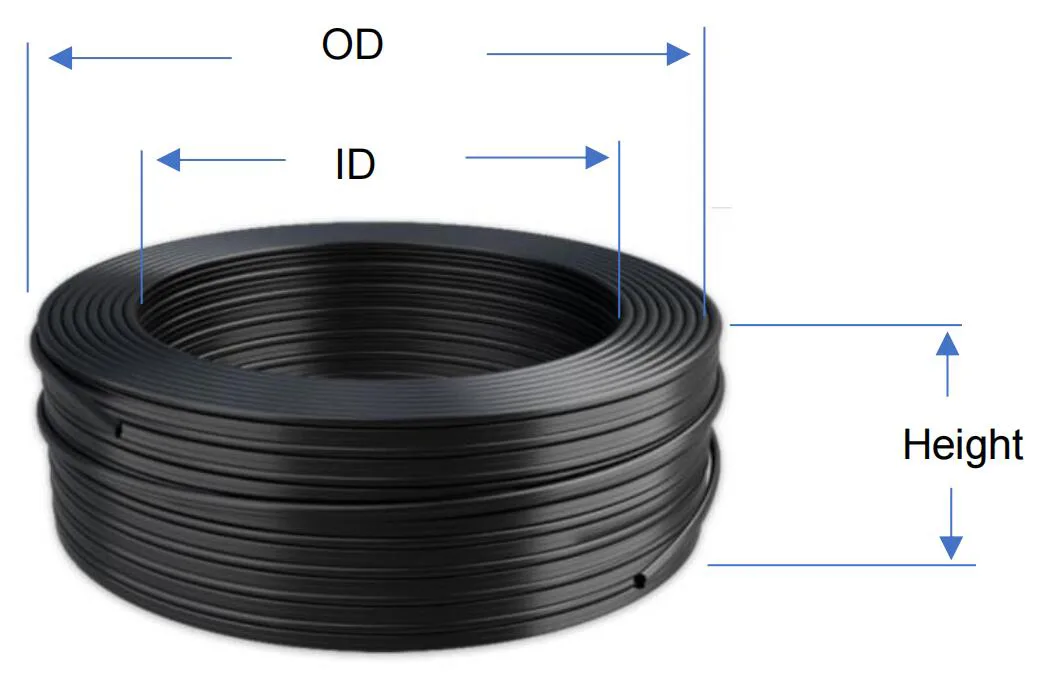

Намотка валакна:

φ5mm Waterproof Fiber Cable OptiTap SC/APC Connector Patch Cord
