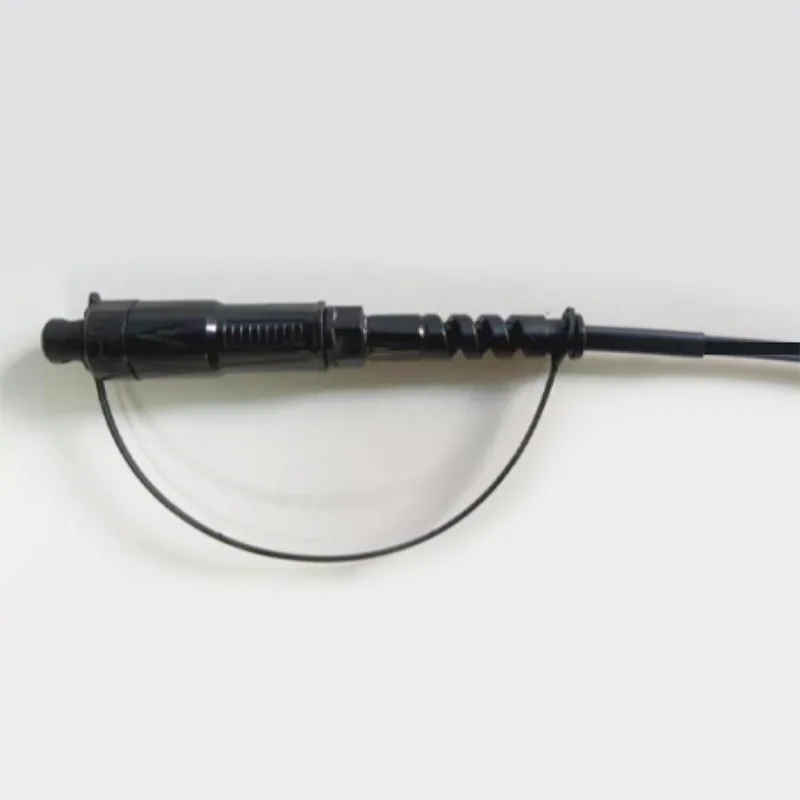

В 5 мм воданепранікальны круглы кабель Mini SC/APC раз'ём Аптычны шнур патч

Прыкладанне:● Сістэмы FTTX/FTTH● Прыкладанні Ethernet● Спасылкі CATV● Аптычнае размеркаванне сігналу● Пасіўныя аптычныя сеткі (PON)● Прымяненне асновы, гарызантальныя і стаякі● Заўважаныя скрыні для кроплі тэрмінала● адкрытыя зоны; Суровае асяроддзеАсаблівасці:● Нізкая страта ўстаўкі, высокая страта......

Адправіць запыт

Апісанне Прадукта

Прыкладанне:

● Сістэмы FTTX/FTTH

● Прыкладанні Ethernet

● Спасылкі CATV

● Аптычнае размеркаванне сігналу

● Пасіўныя аптычныя сеткі (PON)

● Прымяненне асновы, гарызантальныя і стаякі

● Заўважаныя скрыні для кроплі тэрмінала

● адкрытыя зоны; Суровае асяроддзе

Асаблівасці:

● Нізкая страта ўстаўкі, высокая страта вяртання.

● Добра ў паўтаральнасці і абмене.

● 100% устаўка, страта вяртання, канцавы твар і.

● Інспекцыя перашкод.

● Выдатная механічная цягавітасць.

● Выкананне Telcordia GR-326-Core.

● Забяспечвае высокую прадукцыйнасць і надзейнасць у кіраванні аптычным кабелем.

● Хуткая і простая ўстаноўка і рэканфігурацыя.

● Простая апрацоўка, адсутнасць неабходнасці ў спецыяльным інструменце.

● Воданепранікальны IP68.

Тэхнічная спецыфікацыя:

Канструкцыі	Адзінка	Апісанні
Колькасць валакна		Простыкс
Даўжыня хвалі	нм	1310/1550
Страта ўстаўкі	бяспекі	≤0.30
Страта вяртання	бяспекі	≥ 60
Тып злучэння		SC/APC
Ферул		Керамічны
Цыклы злучэння		500
Колер кабельнай курткі		Чорны
Вонкавы дыяметр кабеля	мм	5,0 ± 0,2
Рэжым валакна		Адзіны рэжым: G657A2
Матэрыял кабельнай курткі		Hdpe
Вага кабеля	Кг/км	35 （прыблізна）
Змест друку		Наладжвальны
Даўжыня	m	30 、 50 、 100 、 150 、 200、250 、 300 、 400、500 альбо наладжванне (Талерантнасць: ± 1,0 м)
Тып раздыма		Увод: Accord H Optic Mini SC
Тып раздыма		Вывад: АДАРОВЫ Звычайны SC/APC
Цяга (восевая паміж кабель і раз'ём)	N	200
Воданепранікальны клас		Увод: IP68
Працоўная тэмпература	℃	-40 ° C ~ +70 ℃
Тэмпература захоўвання	℃	-40 ° C ~ +70 ℃

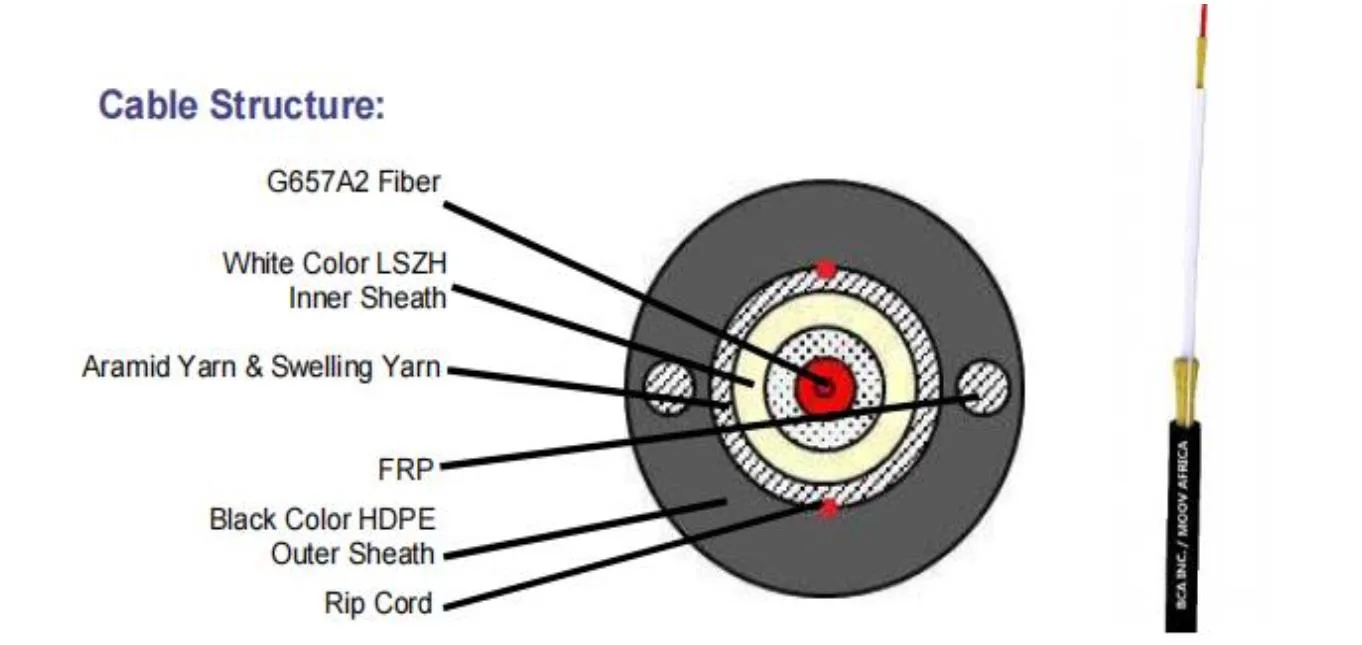

Кабельная канструкцыя:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Кабельная структура:

Прадмет	Змест	Спецыфікацыі
Шчыльнае буфернае валакно	Нумар	1
	Тып	G.657A2
	Матэрыял	Lszh
	Шчыльны колер буфера	Бялок
	Дыяметр (мм)	0,90 ± 0,05
Член сілы 1	Матэрыял	Арамід пража
Унутраная абалонка	Дыяметр (мм)	2,8 ± 0,2
	Таўшчыня (мм)	0,25 ± 0,1
	Колер	Бялок
	Матэрыял	Lszh
Член сілы 2	Матэрыял	FRP
Член сілы 2	Колькасць	0,5*2
Член сілы 3	Матэрыял	Арамід пража + вада, якая блакуе шкляную нітку
Разрэзаны шнур	Спецыфікацыя і колер	600d чырвоны
Знешняя абалонка	Матэрыял	Hd
	Дыяметр (мм)	5,0 ± 0,2
	Таўшчыня (мм)	1,1 ± 0,1
	Колер	Чорны
Кабельны Вайгт	Кг/км	35 ± 3
Напружанасць	N	400 (доўгатэрміновая)
Напружанасць	N	800 (кароткі тэрмін)
Ўлюбёцца	N/10 см	200 (доўгатэрміновая перспектыва)
Ўлюбёцца	N/10 см	1000 (кароткі тэрмін)
Мін. Радыс выгібу	мм	10XD (статычны)
Мін. Радыс выгібу	мм	20XD (дынамічная)
Дыяпазон працоўных тэмператур:		-20 ℃ да +60 ℃
Дыяпазон тэмператур захоўвання / транспарту:		-20 ℃ да +60 ℃

Аптычнае валакно:

Усе характарыстыкі кабельнага валакна (валакна гатовага кабеля) павінны быць, па меншай меры, у адпаведнасці з рэкамендацыяй МСЭ-T G.657A2 і павінны быць наступным.

Прадмет	Спецыфікацыя
Тып валакна	Адзіны рэжым
Матэрыял валакна	Легаваны крэмній
Каэфіцыент паслаблення @ 1310 нм @ 1383nm	≤ 0,36 дБ/км ≤ 0,36 дБ/км
@ 1490nm @ 1550 нм @ 1625nm Пасля фарміравання кабеля @ 1310 нм @ 1550nm	≤ 0,25 дБ/км ≤ 0,22 дБ/км ≤ 0,25 дБ/км ≤ 0,36 дБ/км ≤ 0,22 дБ/км
Даўжыня хвалі адсячэння кабеля	≤ 1260 нм
Даўжыня хвалі нулявой дысперсіі	1300 ~ 1324 нм
Нулявы нахіл	≤ 0,092 PS/(NM2.KM)
PMD @ 1550 нм	≤0,1 пс/км1/2
Храматычная дысперсія @ 1285 ~ 1330 нм @ 1271 ~ 1360 нм @ 1550 нм @ 1625nm	≤3 пс/(нм. Км) ≤5,3 пс/(нм. Км) ≤18,0 пс/(нм. Км) ≤22 пс/(нм. Км)
Дыяметр поля рэжыму @ 1310 нм	8.5-9.3um
Памылка канцэнтрацыі ядра / апранутая	≤ 0,5 адзін
Дыяметр абліцоўвання	125,0 ± 0,7 адзін
Абліцоўванне без круглай	≤5%
Першасны дыяметр пакрыцця	242 ± 7 адзін
Канцэнтрычнасць першаснае пакрыццё / пакрыццё	≤10 мкм
Пакрыццё неразвітасці	≤0,7%
Паслабленне з стратай выгібу кабеля 1 паварот 1 мандраль 7,5 мм 10 паварочваецца 1 манрэл 15 мм	1550NM ≤ Δ 0,10 дБ/км 1550nm ≤ Δ 0,03 дБ/км

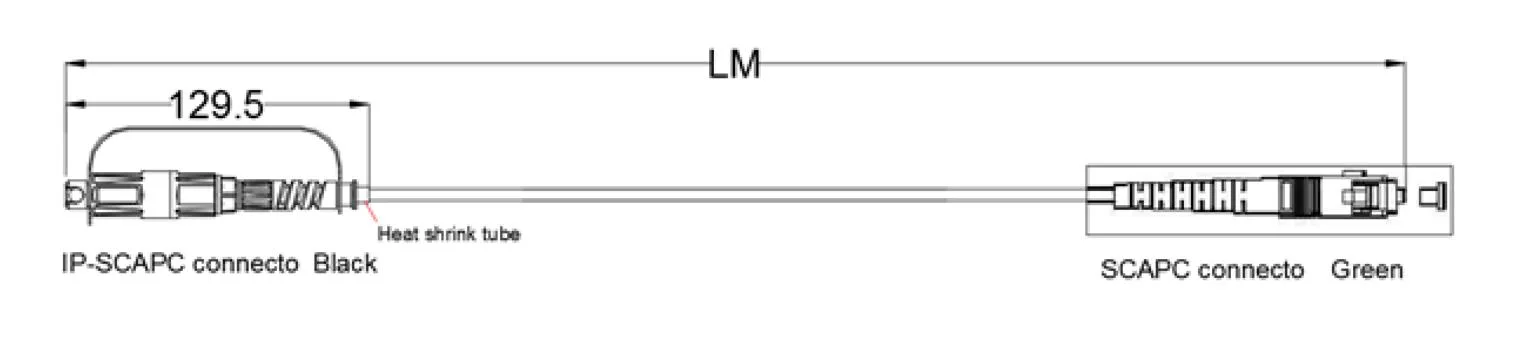

Памерны малюнак:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Пакет:

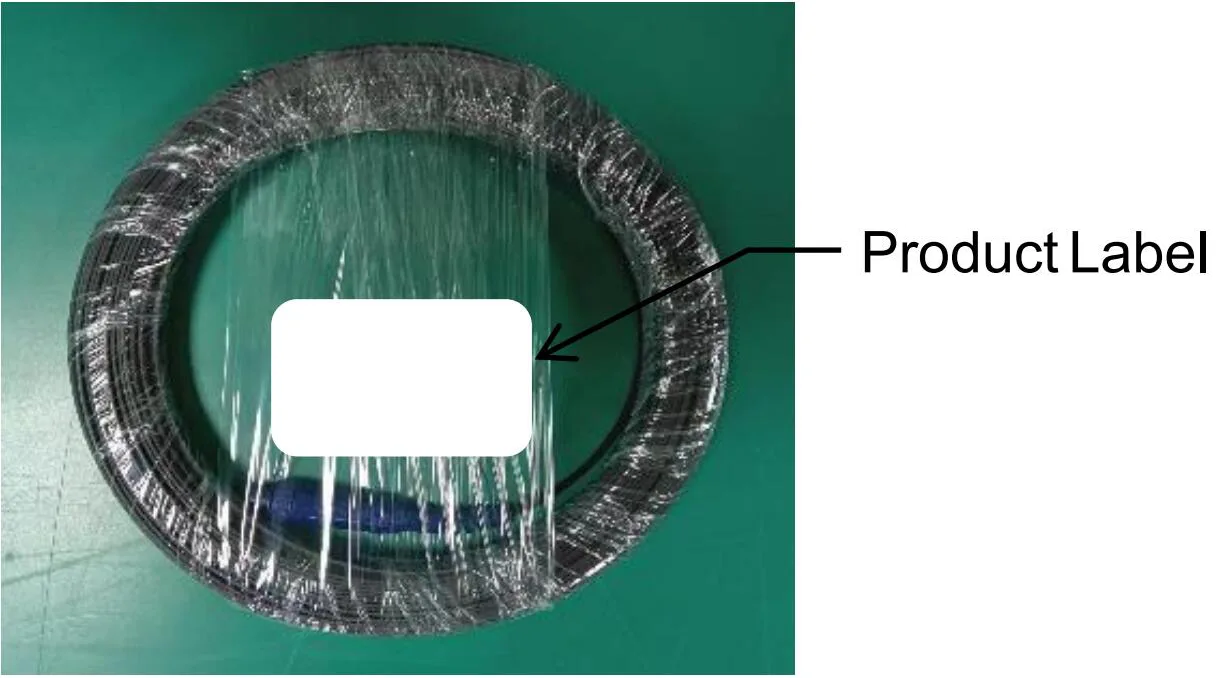

Намотка валакна:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Патрабаванні да пакета:

Ф5mm Waterproof Round Cable Mini SC~SC/APC Connector Optical Patch Cord

Гарачыя тэгі: В 5 мм воданепранікальны круглы кабель Mini SC/APC раз'ём Аптычны шнур патч
