Шматжыльны браніраваны валаконна-аптычны кабель са свабоднай трубкай

Браніраваны валаконна-аптычны кабель са шматжыльнай свабоднай трубкай (Orientalfiber) - гэта браніраваны аптычны кабель сувязі для вонкавага выкарыстання са структурай шматжыльнай свабоднай трубкі. Ён выкарыстоўвае высокамодульныя свабодныя трубкі для размяшчэння аптычных валокнаў 250 мкм, якія спалучаюцца з металічнымі цэнтральнымі ўзмацняльнымі часткамі, двухбаковай сталёвай істужачнай бранёй з пластыкавым пакрыццём і шматслаёвай воданепранікальнай структурай, якая можа супрацьстаяць знешнім механічным пашкоджанням, эрозіі ад вільгаці і перападам тэмпературы, а таксама забяспечвае бяспечную і стабільную перадачу аптычных сігналаў на адкрытым паветры, пад пахаваннем і на складаных рэльефах.

Вытворчая трываласць

1. Маштаб вытворчасці : Чатыры стандартызаваныя вытворчыя прадпрыемствы забяспечваюць стабільныя пастаўкі браніраванага валаконна-аптычнага кабеля Orientalfiber Strand Loose Tube, які адпавядае патрабаванням заказаў дробнасерыйных індывідуальных праектаў і буйнамаштабных глабальных закупак.
2. Майстэрства і кантроль якасці : Прытрымлівайцеся вытанчанай вытворчасці і прафесійнай вытворчасці, практыкуйце дух майстэрства і строга кантралюйце кожнае звяно вытворчасці прадукту.
3. Міжнародная сертыфікацыя : Кампанія атрымала сертыфікацыю сістэмы менеджменту якасці ISO9001 і сістэмы менеджменту аховы працы ISO45001, і ўсе вытворчыя працэсы адпавядаюць міжнародным і айчынным галіновым стандартам.
4. Глабальная сістэма паставак : Прадукцыя Orientalfiber мае поўны ланцужок вытворчасці і паставак, які можа эфектыўна адказваць на патрэбы кліентаў у закупках і дастаўках у розных краінах і рэгіёнах.

Асноўныя характарыстыкі браніраванага валаконна-аптычнага кабеля Orientalfiber з шматжыльнай свабоднай трубкай

1. Выдатная механічная і тэмпературная адаптацыя, стабільная праца ў складаных тэмпературных умовах
2. Высокамодульны друзлы трубчасты матэрыял з выдатнай устойлівасцю да гідролізу і трываласцю структуры
3. Спецыяльная сумесь для напаўнення труб забяспечвае ўсебаковую абарону ўнутраных аптычных валокнаў
4. Выдатная ўстойлівасць да раздушвання і гнуткая прадукцыйнасць кладкі, адаптацыя да розных сцэнарыяў будаўніцтва
5. Шматслаёвая воданепранікальная канструкцыя, якая цалкам блакуе вільгаць і забяспечвае працяглы тэрмін службы прадукту

Тэхнічныя характарыстыкі

Асноўныя структурныя параметры

• Спецыфікацыя аптычнага валакна: стандартнае аптычнае валакно 250 мкм
• Свабодны матэрыял трубкі: воданепранікальны матэрыял з высокім модулем
• Цэнтральнае ўзмацненне: металічны армавальны стрыжань (знешняя абалонка з ПЭ неабавязковая для шматжыльных прадуктаў)
• Воданепранікальная структура: воданепранікальны напаўняльнік стрыжня кабеля + унутраная воданепранікальная сумесь для свабоднай трубкі
• Бранявы пласт: двухбаковая сталёвая стужка з пластыкавым пакрыццём (PSP)
• Знешняя абалонка: абалонка з поліэтылену (PE).
• Унутраная абалонка: унутраная абалонка з поліэтылену (PE).

Стандарты адпаведнасці

• Айчынны стандарт: YD/T 901
• Міжнародны стандарт: IEC 60794-1
• Сістэма якасці: сертыфікавана ISO9001, ISO45001

Механічныя і экалагічныя характарыстыкі

• Устойлівасць да сціску: адпавядаюць патрабаванням да механічных нагрузак пад грунтавую кладку
• Прадукцыйнасць выгібу: добрая гнуткасць, зручная канструкцыя і кладка
• Тэмпературная ўстойлівасць: адаптуецца да змен тэмператур у шырокім дыяпазоне
• Воданепранікальны клас: Шматслаёвая воданепранікальная структура, 100% запаўненне і герметызацыя жылы кабеля

Прымяненне браняванага валаконна-аптычнага кабеля з шматжыльнай свабоднай трубкай Orientalfiber

Шматжыльны браніраваны валаконна-аптычны кабель са свабоднай трубкай Orientalfiber мае шырокі спектр сцэнарыяў прымянення, які ахоплівае некалькі сфер перадачы аптычнай сувязі:

1. Тэлепрамысловасць сувязі : Міжгародняя магістральная сетка перадачы айчынных і замежных аператараў сувязі

1. Радыё і тэлебачанне : Сістэма перадачы сігналаў сеткі радыётэлевізійнай сувязі
2. Перадача дадзеных : Высакахуткасная перадача дадзеных па лакальнай сетцы (LAN).
3. Прамысловыя палі : Сістэма электразабеспячэння, чыгуначны транзіт, перадача сігналу па шашы і прамысловыя ўваходныя сувязі
4. Інфраструктура : Прамое пахаванне на адкрытым паветры, падземны трубаправод, пракладка камунікацый у суровай мясцовасці

Стандарты

Кабель GYTA53 адпавядае стандарту YD/T 901, а таксама IEC 60794-1.

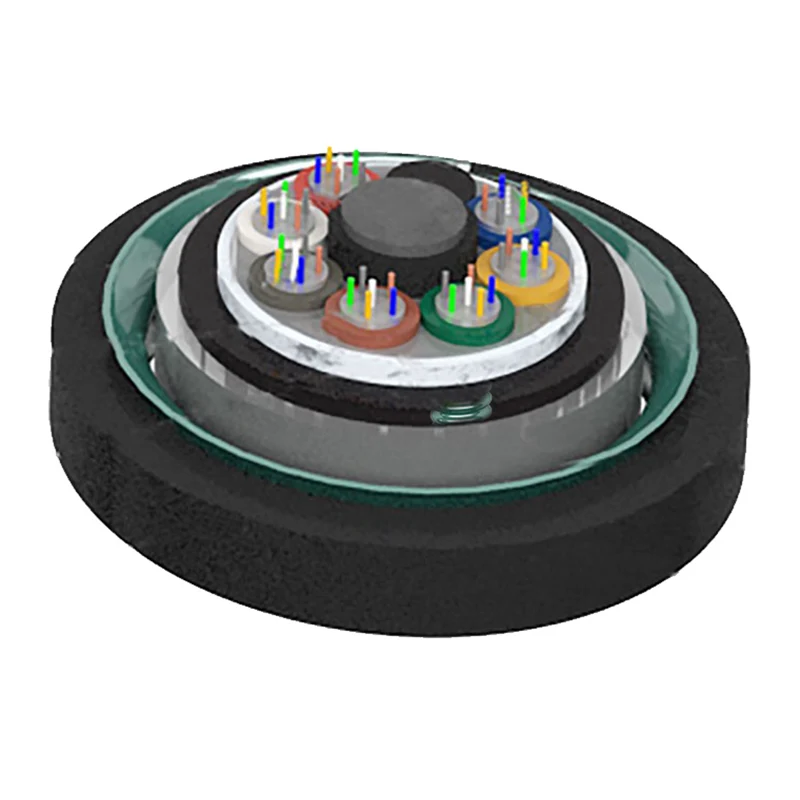

Чарцёж структуры

1.Валакно

2.Напаўненне труб

3.Свабодная трубка

4.Сумес для запаўнення кабеля

5.APL

6.PE ўнутраная абалонка

7.Водоблокирующий матэрыял

8.PSP

9. Член цэнтральнай сілы

10.PE вонкавая абалонка

Тэхнічныя параметры

Тэмпература захоўвання/працоўная: -40℃-+70℃

Аптычныя характарыстыкі

Заўвага:

а. Суфікс Xn абазначае тып валакна

б. Расклад колераў валакна і трубкі ўказаны ў табліцы ідэнтыфікацыі колераў

в. Браніраваны валаконна-аптычны кабель са шматкручанай свабоднай трубкай не павінен захоўвацца на адкрытым паветры больш за 6 месяцаў, каб падтрымліваць кабельную катушку ў добрым стане

Прымяненне: паветравод / антэна / прамое закопванне
