Валаконна-аптычны кабель універса

Структура ўніверсітэцкага валаконна-аптычнага кабеля ўніверсітэта заключаецца ў тым, каб пакласці 250 мкм аптычнае валакно ў друзлую трубку з высокага модульнага матэрыялу, а друзлая трубка запоўнена воданепранікальным злучэннем. Служовая трубка падоўжана абгортваецца пластом двухбаковага сталёвага пояса з пластыкавым пакрыццём (PSP), а паміж сталёвым поясам дадаецца матэрыял, які блакуе ваду, каб забяспечыць кампактнасць і аблокам вады аптычнага кабеля. Два паралельныя сталёвыя правады размяшчаюцца з абодвух бакоў, а затым поліэтыленавая абалонка экструдуецца, утвараючы кабель.

Адправіць запыт

Апісанне Прадукта

Характарыстыкі

Добрыя механічныя і тэмпературныя характарыстыкі

Высокая трываласць друзлая трубка, якая ўстойлівая да гідролізу

Спецыяльнае злучэнне напаўнення трубкі забяспечвае крытычную абарону абалоніны

Раздушыць супраціў і гнуткасць

PSP-паляпшэнне вільгаці

Два паралельныя сталёвыя правады забяспечваюць трываласць на расцяжэнне

Невялікі дыяметр, лёгкі вага і дружалюбная ўстаноўка

Можна вырабіць больш працяглыя даўжыні сегмента

Стандарты

Кабель GYXS/GYXTW адпавядае стандартным YD/T 769.

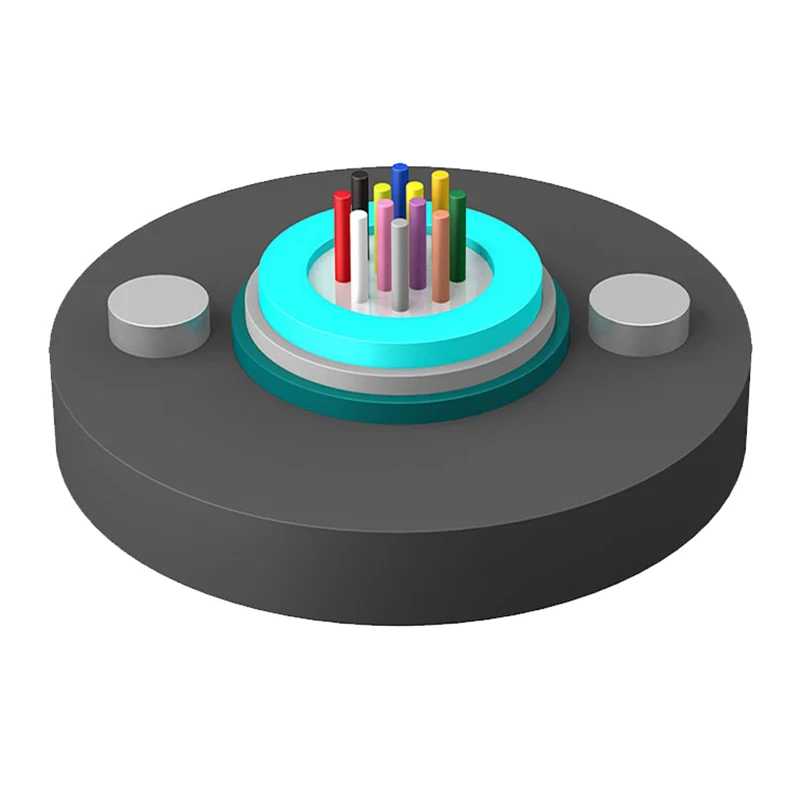

Малюнак структуры

1. Валакно

2. Пунсе трубкі

3. Злучэнне для запаўнення трубкі

4. Служовая трубка

5. Сталёвы провад

6. Матэрыял, які блакуе ваду

7. PSP

8. ПЭ абалонка

Uni-tube Light-armored Fiber Optic Cable

Тэхнічныя параметры

Тып кабеля (Павялічылася на 2 валокны)	Колькасць валакна	Вага кабеля (Ref) (кг/км)	Трываласць на расцяжэнне Доўгі/кароткі тэрмін (N)	Раздушыць супраціў Доўгі/кароткі тэрмін (N/100 мм)	Радыс выгібу Статычны/дынамічны (мм)
Gyxs/gyxtw-2 ~ 12xn	2 ~ 12	82	600/1500	300/1000	10D/20D
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	127	600/1500
Gyxs/gyxtw-2 ~ 12xn	2 ~ 12	124	1000/3000
Gyxs/gyxtw-14 ~ 24xn	14 ~ 24	147	1000/3000

Тэмпература для захоўвання/працоўнага рэжыму: -40 ℃ -+70 ℃

Аптычныя характарыстыкі

Тып валакна	Паслабленне （+20 ℃）				Прапускная здольнасць		Лікавая дыяфрагма	Даўжыня хвалі адсячэння кабеля λcc
Тып валакна	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Лікавая дыяфрагма	Даўжыня хвалі адсячэння кабеля λcc
G.652	---	---	≤0,36 дБ/км	≤0.22db/км	---	---	---	≤1260nm
G.655	---	---	≤0,40 дБ/км	≤0,23 дБ/км	---	---	---	≤1450nm
50/125 мкм	≤3.3db/км	≤1.2db/км	---	---	≥500 МГц · км	≥500 МГц · км	0,200 ± 0,015 ужо	---
62,5/125 мкм	≤3,5 дБ/км	≤1.2db/км	---	---	≥200 МГц · км	≥500 МГц · км	0,275 ± 0,015 ужо	---

Заўвага:

a. Суфікс XN абазначае тып валакна

нар. Каляровыя размяшчэнні абалоніны і трубкі паказаны ў табліцы ідэнтыфікацыі колеру

c. Валаконна-аптычны кабель універсітэцкай валакна не павінен захоўвацца ў навакольным асяроддзі больш за 6 месяцаў, каб захаваць кабельны шпуль

Прымяненне: пратока/паветра

Uni-tube Light-armored Fiber Optic Cable
