Скручаная свабодная трубка, неметалічны трывалы элемент, небраніраваны валаконна-аптычны кабель

Канструкцыя неметалічнага небраніраванага валаконна-аптычнага кабеля са шматкручанай свабоднай трубкай складаецца ў тым, каб пакласці аптычнае валакно 250 мкм у свабодную трубку, вырабленую з высокамодульнага матэрыялу, і сыпкую трубку запаўняюць воданепранікальным складам. Цэнтр стрыжня кабеля - гэта FRP, а свабодная трубка (і напаўняльны трос) скручваецца вакол FRP, каб утварыць кампактную круглую жылу кабеля. Шчыліны ў жыле кабеля запаўняюцца водонепроницаемыми напаўняльнікамі. Пласт поліэтыленавай абалонкі выціскаецца звонку жылы кабеля, каб утварыць кабель.

Адправіць запыт

Апісанне Прадукта

TheСкручаная свабодная трубка, неметалічны трывалы элемент, небраніраваны валаконна-аптычны кабельскладаецца з 250 мкм аптычных валокнаў, устаўленых у свабодныя трубкі з высокамодульнага матэрыялу, запоўненыя воданепранікальным складам. Асяродак кабеля знаходзіцца ў цэнтры неметалічнага трывалага элемента з FRP, вакол якога свабодныя трубкі і напаўняльнікі накручваюцца па спіралі, утвараючы кампактны круглы стрыжань. Воданепранікальныя напаўняльнікі запаўняюць любыя шчыліны, а знешняя поліэтыленавая абалонка абараняе структуру кабеля.

Асноўныя характарыстыкі

Моцныя механічныя і тэмпературныя характарыстыкі
Сыпкі трубкавы матэрыял з высокай устойлівасцю да гідролізу і трываласцю на разрыў
Спецыяльная сумесь для напаўнення трубак для важнай абароны валакна
Устойлівасць да раздушвання ў спалучэнні з гнуткай канструкцыяй для ўстаноўкі
Комплексныя меры воданепранікальнасці: цэнтральны элемент з FRP, напаўняльнік труб, 100% напаўненне стрыжня
Адпаведнасць стандартам: YD/T 901 і IEC 60794-1

Тэхнічныя характарыстыкі

Колькасць аптычных валокнаў: даступныя некалькі канфігурацый (напрыклад, 6-144 валакна)
Тып валакна: аднамодавае або шматмодавае 250 мкм
Матэрыял свабоднай трубкі: высокамодульны палімер
Напаўняльнік: гель, які блакуе ваду
Трывалы элемент: неметалічны стрыжань з FRP
Знешняя абалонка: поліэтылен (PE)
Працоўная тэмпература: ад -40°C да +70°C
Мінімальны радыус выгібу: 20 × дыяметр кабеля (пад нагрузкай)

Прыкладанні

Гэтыя кабелі шырока выкарыстоўваюцца ў:

Аператары сувязі для магістральных сетак і сетак доступу
Сістэмы перадачы радыё- і тэлевізійнага сігналу
Перадача дадзеных па лакальнай сеткі (LAN).
Прамысловыя ўваходныя злучэнні ў праектах энергетыкі, чыгункі і шашы
Іншыя маштабныя інжынерныя і інфраструктурныя праекты

Перавагі

Трывалая неметалічная канструкцыя зніжае рызыку карозіі і робіць кабель лягчэйшым
Кампактная шматжыльная структура паляпшае трываласць на разрыў і гнуткасць
Воданепранікальныя матэрыялы забяспечваюць высокую надзейнасць у вільготным або сырым асяроддзі
Сумяшчальнасць з рознымі метадамі ўстаноўкі, уключаючы паветраводы і разгортванне ў паветры
Правераная прадукцыйнасць ва ўнутраных і міжнародных праектах, падмацаваная вытворчым вопытам Orientalfiber

FAQ

Пытанне: Ці можна выкарыстоўваць гэты кабель для ўстаноўкі на вуліцы?: A: Так, абалонка з ПЭ і склады, якія блакуюць ваду, робяць яго прыдатным для непасрэднага пахавання і размяшчэння паветраводаў на адкрытым паветры.
Q: Колькі валокнаў можна наладзіць?: A: Кабель можна наладзіць ад 6 да 144 валокнаў у залежнасці ад патрабаванняў праекта.
Пытанне: ці ёсць у кабелі металічныя кампаненты?: A: Не, трываласцю з'яўляецца неметалічны FRP, што зводзіць да мінімуму праблемы вагі і карозіі.
Пытанне: ці сумяшчальны ён са стандартным аптычным абсталяваннем?: A: Так, валакно 250 мкм і стандартная свабодная канструкцыя трубкі забяспечваюць сумяшчальнасць са звычайнымі метадамі зрошчвання і заканчэння.

Стандарты

Кабель GYFTY адпавядае стандарту YD/T 901, а таксама IEC 60794-1

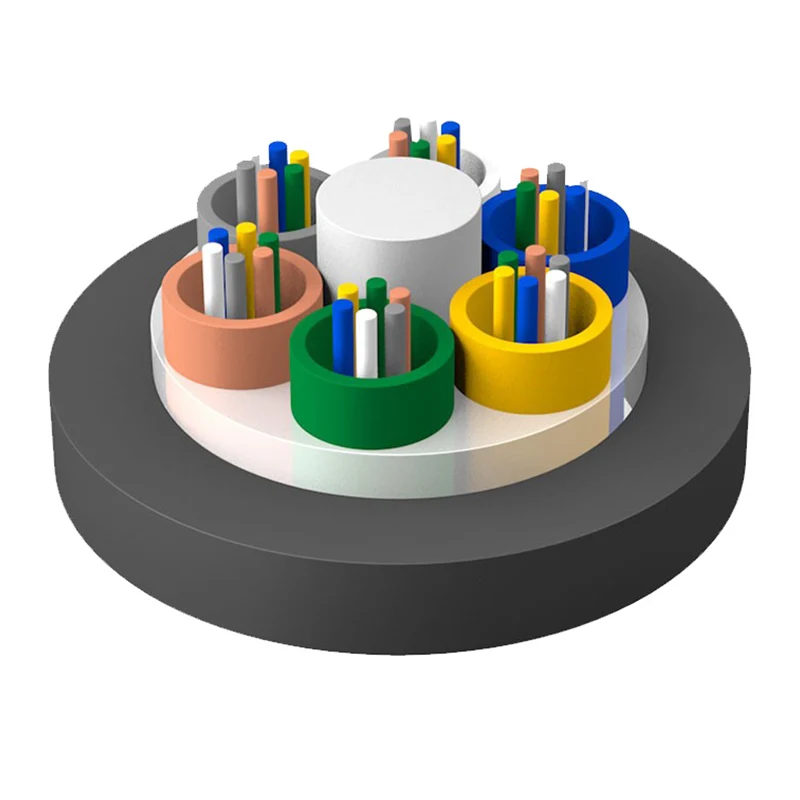

Чарцёж структуры

1.Валакно

2.Напаўненне труб

3.Свабодная трубка

4.Сумес для запаўнення кабеля

5.FRP трываласць Член

6.ПЭ абалонка

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Тэхнічныя параметры

Тып кабеля (Павялічаны на 2 валакна)	Колькасць абалоніны	Трубы	Напаўняльнікі	Вага кабеля (спасылка) (кг/км)	Трываласць на разрыў Доўгі/Кароткатэрміновы (N)	Устойлівасць да раздушвання Доўгі/Кароткатэрміновы (Н/100 мм)	Радыус выгібу Статычны/дынамічны (мм)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Тэмпература захоўвання/працоўная: -40℃-+70℃

Аптычныя характарыстыкі

Тып валакна	Згасанне (+20 ℃)				Прапускная здольнасць		Лікавая апертура	Даўжыня хвалі адсечкі кабеля λcc
Тып валакна	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	Лікавая апертура	Даўжыня хвалі адсечкі кабеля λcc
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.655	---	---	≤0,40 дБ/км	≤0,23 дБ/км	---	---	---	≤1450 нм
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц·км	≥500 МГц·км	0,200±0,015 NA	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц·км	≥500 МГц·км	0,275±0,015 NA	---
