Служовая трубка (і напаўняльная вяроўка) скручваюцца вакол цэнтральнага ядра арматуры, утвараючы кампактнае і кругвае кабельнае ядро, а прабелы ў кабельным ядры запоўнены напаўняльнікамі, якія блакуюць ваду. Пасля таго, як алюмініевая стужка з пакрыццём (APL) падоўжана абгортваецца, унутраная поліэтыленавая ўнутраная абалонка экструдавана, і пасля таго, як двухбаковая сталёвая стужка з пластыкавай пакрыццём (PSP) падоўжана, поліэтыленавая вонкавая абалонка экструдавана, утвараючы кабель.
Добрыя механічныя і тэмпературныя характарыстыкі
Высокая трываласць друзлая трубка, якая ўстойлівая да гідролізу
Спецыяльнае злучэнне напаўнення трубкі забяспечвае крытычную абарону абалоніны
Раздушыць супраціў і гнуткасць
Прымаюцца наступныя меры для забеспячэння водазабеспячэння кабеляў:
-Single валакна, узмоцнены пластык у якасці цэнтральнай сілы
-Tloos
-100% напаўненне кабельнага ядра
-Apl бар'ер вільгаці
-PSP, узмацняючы вільгаці
-Задкрываюць матэрыялы
Кабель GYFTA53 адпавядае стандарту YD/T 901, а таксама IEC 60794-1.

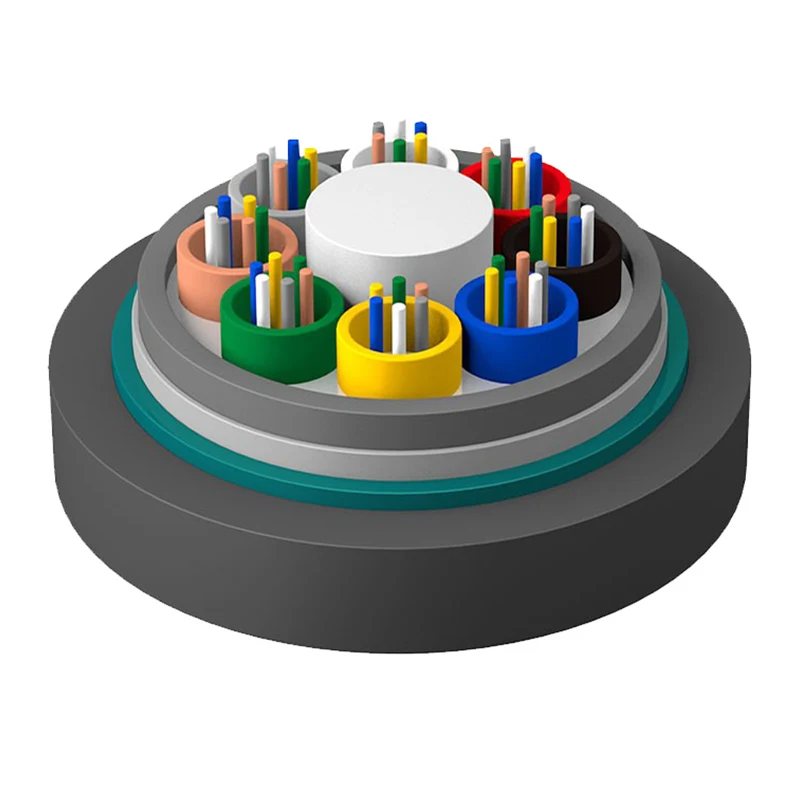

1. валона
2. ТУТ
3. Loose Tube
4. Аб'яднанне злучэння напаўнення
5.apl
6.PE Унутраная абалонка
7. Матэрыял, які блакуе ваду
8.psp
9.FRP -член сілы
10.pe знешняя абалонка
|
Тып кабеля (Павялічылася на 2 валокны) |
Колькасць валакна |
Трубы |
Напаўняльнікі |
Вага кабеля (Ref) (кг/км) |
Трываласць на расцяжэнне Доўгі/кароткі тэрмін (N) |
Раздушыць супраціў Доўгі/кароткі тэрмін (N/100 мм) |
Радыс выгібу Статычны/дынамічны (мм) |
|
Gyfta53-2 ~ 6xn |
2 ~ 6 |
1 |
7 |
228 |
1000/3000 |
1000/3000 |
12,5d/25d |
|
Gyfta53-8 ~ 12xn |
8 ~ 12 |
2 |
6 |
228 |
|||
|
Gytta53-14 ~ 18xn |
14 ~ 18 |
3 |
5 |
228 |
|||
|
Gyfta53-20 ~ 24xn |
20 ~ 24 |
4 |
4 |
228 |
|||
|
Gyfta53-26 ~ 30xn |
26 ~ 30 |
5 |
3 |
228 |
|||
|
Gyfta53-32 ~ 36xn |
32 ~ 36 |
6 |
2 |
228 |
|||
|
Gyfta53-38 ~ 42xn |
38 ~ 42 |
7 |
1 |
228 |
|||
|
Gytta53-44 ~ 48xn |
44 ~ 48 |
8 |
0 |
228 |
|||
|
Gytta53-50 ~ 60xn |
50 ~ 60 |
5 |
3 |
240 |
|||
|
Gyfta53-62 ~ 72xn |
62 ~ 72 |
6 |
2 |
240 |
|||
|
Gyfta53-74 ~ 84xn |
74 ~ 84 |
7 |
1 |
240 |
|||
|
Gyfta53-86 ~ 96xn |
86 ~ 96 |
8 |
0 |
240 |
|||
|
Gyfta53-98 ~ 108xn |
98 ~ 108 |
9 |
1 |
276 |
|||
|
Gyfta53-110 ~ 120xn |
110 ~ 120 |
10 |
0 |
276 |
|||
|
Gyfta53-122 ~ 132xn |
122 ~ 132 |
11 |
1 |
326 |
|||
|
Gyfta53-134 ~ 144xn |
134 ~ 144 |
12 |
0 |
326 |
Тэмпература для захоўвання/працоўнага рэжыму: -40 ℃ -+70 ℃
|
Тып валакна |
Паслабленне （+20 ℃） |
Прапускная здольнасць |
Лікавая дыяфрагма |
Даўжыня хвалі адсячэння кабеля λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0,36 дБ/км |
≤0.22db/км |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0,40 дБ/км |
≤0,23 дБ/км |
--- |
--- |
--- |
≤1450nm |
|
50/125 мкм |
≤3.3db/км |
≤1.2db/км |
--- |
--- |
≥500 МГц · км |
≥500 МГц · км |
0,200 ± 0,015 ужо |
--- |
|
62,5/125 мкм |
≤3,5 дБ/км |
≤1.2db/км |
--- |
--- |
≥200 МГц · км |
≥500 МГц · км |
0,275 ± 0,015 ужо |
--- |
Заўвага:
a. Суфікс XN абазначае тып валакна
нар. Каляровыя размяшчэнні абалоніны і трубкі паказаны ў табліцы ідэнтыфікацыі колеру
c. Кабель не павінен захоўваць у навакольным асяроддзі больш за 6 месяцаў, каб захаваць кабельны шпуль
