Шматжыльны небраніраваны валаконна-аптычны кабель з свабоднай трубкай

Небраніраваны валаконна-аптычны кабель са шматжыльнай свабоднай трубкай Orientalfiber – валакна 250 мкм у свабодных трубах з высокім модулем з воданепранікальным складам, цэнтральным металічным элементам трываласці (прэсаваны ПЭ для большай колькасці валокнаў), канструкцыя шматжыльнай трубы з водаблакіравальнымі напаўняльнікамі і абалонка з ПЭ на алюмініевай/сталёвай стужцы з пластыкавым пакрыццём.

Адправіць запыт

Апісанне Прадукта

Шматжыльны небраніраваны валаконна-аптычны кабель са свабоднай трубкай - гэта шматвалаконны кабель сувязі, прызначаны для выкарыстання па-за межамі памяшкання. Яго архітэктура прадугледжвае размяшчэнне 250 мкм аптычных валокнаў у высокамодульных свабодных трубах, запоўненых воданепранікальным гелем. Гэтыя трубы накручваюцца вакол цэнтральнага металічнага трывалага элемента (CSM), каб забяспечыць структурную цэласнасць. Для прадухілення пранікнення вільгаці шчыліны стрыжня запоўнены воданепранікальнымі складамі і абаронены трывалай поліэтыленавай (ПЭ) абалонкай.

Сіла вытворчасці стрыжня

Orientalfiber працуе як частка комплекснай групы з чатырма спецыялізаванымі заводамі. Гэта дазваляе вертыкальна інтэграваны вытворчы працэс:

Маштаб: чатыры розныя фабрыкі, якія спецыялізуюцца на вытворчасці кабеляў для ўнутраных і вонкавых памяшканняў, кампанентаў ODN і сеткавага абсталявання.
Адпаведнасць: вытворчасць строга прытрымліваецца стандартаў менеджменту якасці ISO9001 і стандартаў аховы працы ISO45001.
Кантроль якасці: кожны метр шматжыльнага небраняванага валаконна-аптычнага кабеля са свабоднай трубкай праходзіць строгія выпрабаванні на адпаведнасць стандартам YD/T 901 і IEC 60794-1.

Асноўныя характарыстыкі кабеляў Orientalfiber

Устойлівасць да гідралізу: Высокатрывалыя свабодныя трубкі абараняюць валакна ад хімічнай дэградацыі з цягам часу.

Абарона ад ультрафіялету: чорная абалонка з ПЭ забяспечвае высокую ўстойлівасць да ультрафіялетавага выпраменьвання, падаўжаючы тэрмін службы пры ўстаноўцы на адкрытым паветры.

Бар'ер ад вільгаці: выкарыстоўваецца APL (алюмініевы поліэтыленавы ламінат) або PSP (пластыкавы сталёвы плэер) для забеспячэння цудоўнай вільгацеізаляцыі.

Механічная ўстойлівасць: кампактная структура і цэнтральны трывалы элемент прадухіляюць усаджванне або зрух аслабленых трубак пры ваганнях тэмпературы.

Добрыя механічныя і тэмпературныя характарыстыкі

Высокатрывалая свабодная трубка, устойлівая да гідролізу

Спецыяльны напаўняльнік трубак забяспечвае крытычную абарону валакна

Спецыяльна распрацаваная кампактная структура добра прадухіляе ўсаджванне свабодных труб

ПЭ абалонка абараняе кабель ад ультрафіялетавага выпраменьвання

Для забеспячэння воданепранікальнасці кабеля прымаюцца наступныя меры:

-Сталёвы дрот выкарыстоўваецца ў якасці цэнтральнага трывалага элемента

-Сыпкая сумесь для напаўнення труб

-100% запаўненне жылы кабеля

-Влагобарьер APL або PSP

Стандарты

Кабель GYTA/s адпавядае стандарту YD/T 901, а таксама IEC 60794-1.

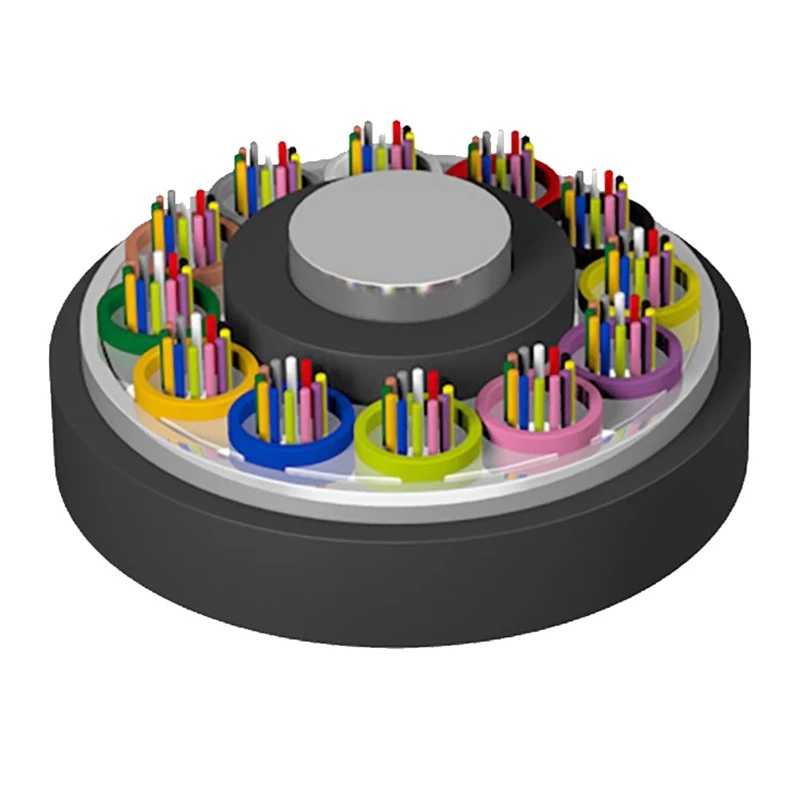

Чарцёж структуры

1. Абалоніна

2. Сумесь для напаўнення труб

3. Сыпкая трубка

4. Цэнтральны член сілы

5. Сумесь для напаўнення кабеля

6. APL psp

7. ПЭ абалонка

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Тэхнічныя параметры

Тып кабеля (Павялічаны на 2 валакна)	Колькасць абалоніны	Трубы	Напаўняльнікі	Вага кабеля (спасылка) (кг/км)	Трываласць на разрыў Доўгі/Кароткатэрміновы (N)	Устойлівасць да раздушвання Доўгі/Кароткатэрміновы (Н/100 мм)	Радыус выгібу Статычны/дынамічны (мм)
GYTA/S-2~6Xn	2~6	1	4	76	600/1500	300/1000	10D/20D
GYTA/S -8~12Xn	8~12	2	3	76
GYTA/S -14~18Xn	14~18	3	2	76
GYTA/S -20~24Xn	20~24	4	1	76
GYTA/S -26~30Xn	26~30	5	0	76
GYTA/S -32~36Xn	32~36	6	0	85
GYTA/S -38~48Xn	38~48	4	1	90
GYTA/S -50~60Xn	50~60	5	0	90
GYTA/S -62~72Xn	62~72	6	0	113
GYTA/S -74~84Xn	74~84	7	1	136
GYTA/S -86~96Xn	86~96	8	0	136
GYTA/S -98~108Xn	98~108	9	1	163
GYTA/S -110~120Xn	110~120	10	0	163
GYTA/S -122~132Xn	122~132	11	1	190
GYTA/S -134~144Xn	134~144	12	0	190
GYTA/S -146~216Xn	146~216	13~18	5~0	190
GYTA/S -288Xn	288	24	0	239

Тэмпература захоўвання/працоўная: -40℃-+70℃

Аптычныя характарыстыкі

Тып валакна	Згасанне (+20 ℃)				Прапускная здольнасць		Лікавая апертура	Даўжыня хвалі адсечкі кабеля λcc
Тып валакна	@850 нм	@1300 нм	@1310 нм	@1550 нм	@850 нм	@1300 нм	Лікавая апертура	Даўжыня хвалі адсечкі кабеля λcc
G.652	---	---	≤0,36 дБ/км	≤0,22 дБ/км	---	---	---	≤1260 нм
G.655	---	---	≤0,40 дБ/км	≤0,23 дБ/км	---	---	---	≤1450 нм
50/125 мкм	≤3,3 дБ/км	≤1,2 дБ/км	---	---	≥500 МГц·км	≥500 МГц·км	0,200±0,015 NA	---
62,5/125 мкм	≤3,5 дБ/км	≤1,2 дБ/км	---	---	≥200 МГц·км	≥500 МГц·км	0,275±0,015 NA	---

Заўвага:

а. Суфікс Xn абазначае тып валакна

б. Расклад колераў валакна і трубкі ўказаны ў табліцы ідэнтыфікацыі колераў

в. Шматжыльны небраніраваны валаконна-аптычны кабель са свабоднай трубкай не павінен захоўвацца на адкрытым паветры больш за 6 месяцаў, каб падтрымліваць кабельную катушку ў добрым стане

Прымяненне: канал/антэна

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Тэхнічныя характарыстыкі

Наступныя параметры апісваюць тыповыя паказчыкі прадукцыйнасці дляШматжыльны небраніраваны валаконна-аптычны кабель са свабоднай трубкай :

Параметр	Дэталі спецыфікацыі
Тып валакна	G.652D, G.657A1/A2 або шматмодавы
Колькасць ядра	Ад 2 да 144 ядраў
Член сілы	Сталёвы дрот з фасфату (неабавязкова ПЭ-пакрыццё)
Блакаванне вады	100% напаўняльнік ядра + гель для напаўнення трубак
Матэрыял абалонкі	Поліэтылен высокай шчыльнасці (HDPE) / MDPE
Напружанне ўстаноўкі	Кароткатэрміновы: 1500N / Доўгатэрміновы: 600N
Устойлівасць да раздушвання	Кароткатэрміновы: 1000 Н/100 мм

Разнастайныя вобласці прымянення

TheШматжыльны небраніраваны валаконна-аптычны кабель са свабоднай трубкайад Orientalfiber разгортваецца ў розных сектарах:

Тэлекамунікацыі: асноўныя магістральныя лініі для нацыянальных і рэгіянальных аператараў.
Вяшчанне: Надзейная перадача сігналу для радыё- і тэлевізійных сетак.
Прамысловая інфраструктура: важныя каналы перадачы дадзеных для электрасетак і сістэм маніторынгу аўтамабільных дарог.
Чыгуначны транзіт: высакахуткасныя сістэмы сувязі для чыгуначнай сігналізацыі і кіравання станцыяй.

Параўнальныя перавагі

У параўнанні са стандартнымі галіновымі прапановамі, OrientalfiberШматжыльны небраніраваны валаконна-аптычны кабель са свабоднай трубкайдае відавочныя перавагі:

Рафінаваная вытворчасць: у адрозненне ад меншых вытворцаў, структура нашай групы з чатырох заводаў гарантуе, што кожны кампанент (ад ODN да кабеля) сумяшчальны і пратэставаны як поўнае рашэнне.
Адаптаванасць да навакольнага асяроддзя: распрацаваны спецыяльна для працы з тэмпературнымі цыкламі і вільготнасцю, якія сустракаюцца ў розных глабальных кліматычных умовах.
Глабальны паслужны спіс: нашы прадукты ў цяперашні час інтэграваныя ў шматлікія буйнамаштабныя інжынерныя праекты, падмацаваныя станоўчымі водгукамі ад міжнародных аператараў сувязі.

Часта задаюць пытанні (FAQ)

Пытанне: ці заўсёды цэнтральны ўзмацняльнік металічны?

A: Стандартныя канструкцыі выкарыстоўваюць сталёвы дрот для высокай трываласці на разрыў; аднак, для канкрэтных электрамагнітных асяроддзяў, неметалічны FRP (пластык, армаваны валакном) можа быць заменены.

Пытанне: як гэты кабель спраўляецца з пранікненнем вады?

A: TheШматжыльны небраніраваны валаконна-аптычны кабель са свабоднай трубкайвыкарыстоўвае двухслаёвую абарону: сумесь для напаўнення трубак для валокнаў і 100% сумесь для напаўнення стрыжня кабеля для прамежкаў.

Пытанне: якім стандартам прытрымліваецца Orientalfiber?

A: Усе вонкавыя кабелі адпавядаюцьIEC 60794-1іYD/T 901стандарты, якія забяспечваюць сумяшчальнасць з абсталяваннем глабальнай сеткі.
